МИКИСПЕРСТК) ПМрМЫШЛЖННОСТИ ИТОРГОВЛИ

РОссийскойФСДОАшт

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

11 марта 2016 г.                                                               257

___________ №______

Моокм

О внесении изменений в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ОАО «Манотомь» от 25 сентября 2015 г. № 84/213, г. Томск (вх. от 2 февраля 2016 г. № 1988) приказываю:

• 1. Внести изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50119-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа, оставляю за собой.

Заместитель Руководителя

Федерального агентства

^связей

С.С.Голубев

___________регулированию и метрологии.

18.112016

J

Сертификат; 188А100002008001188В Кому выдан: Голубее Сергей Сергеевич

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» марта 2016 г. № 257

Изменения в описание типа на манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры, вакуумметры и мановакуумметры показывающие МПА-Kc, ВПА-Кс и МВПА-Кс

Манометры, вакуумметры, мановакуумметры показывающие МПА-Kc, ВПА-Кс, МВПА-Кс (в дальнейшем приборы) предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (H2S) и углекислого газа (СО2) до 25 % объёмных каждого, неорганических солей и парафина до 10 % весовых.

Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины.

Приборы МПЗА-Кс, ВПЗА-Кс и МВПЗА-Кс изготавливаются в металлическом корпусе диаметром 100 мм с фланцем и без фланца, приборы МП4А-Кс, ВП4А-Кс и МП4А-Кс — в корпусе диаметром 160 мм с фланцем и без фланца. Расположение штуцера радиальное.

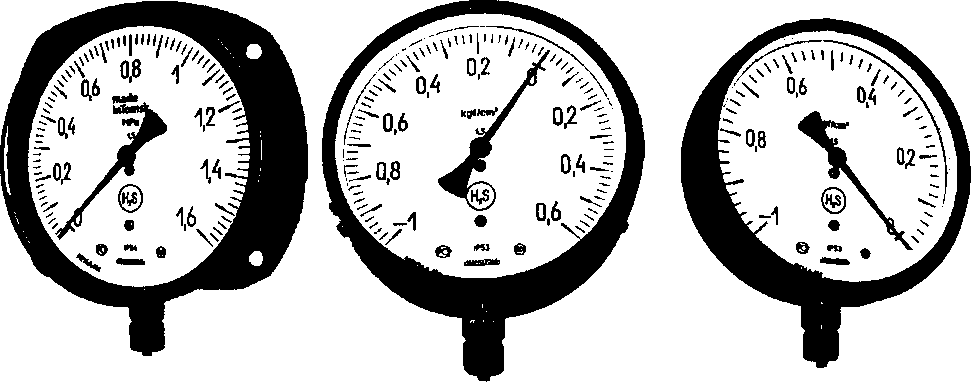

Фотографии общего вида приборов приведены на рисунке 1.

Рисунок 1 — Фотографии общего вида приборов

Поверительное клеймо наносится на паспорт прибора или на Свидетельство о поверке.

Условное обозначение приборов и диапазон показаний указаны в таблице 1.

Таблица 1

Диапазон измерений приборов равен диапазону показаний.

Изменение показаний приборов от воздействия температуры окружающего воздуха, выраженное в процентах диапазона показаний, не должно превышать значения, определяемого по формуле:

A=±K_t At,

где   K_t — температурный коэффициент не более 0,06 %/°С;

Примечание: по запросу потребителя приборы могут изготавливаться в других единицах измерений, допускаемых к применению в РФ.

At — абсолютное значение разности температур, определяемое по формуле:

At=|t₂-ti|,

Где t] - любое действительное значение температуры окружающего воздуха (23±2)°С - для приборов класса точности 1,0 и (23±2)°С - для приборов класса точности 1,5;

t₂ - действительное значение температуры в интервале от минус 50 до плюс 50°С.

По устойчивости к механическим воздействиям приборы имеют исполнение L3 по ГОСТ Р 52931-2008.

По защищенности от проникновения внутрь твердых предметов и воды приборы

наносится на циферблат прибора методом офсетной печати и на титульный лист эксплуатационной документации - типографским способом.

В комплект поставки входят:

экз. (2 экз.- для экспорта).

При поставке на внутренний рынок партии однотипных приборов (не менее 10 шт.) допускается прилагать одно руководство по эксплуатации на каждые 10 приборов, отправляемых в один адрес, если иное количество не оговорено в договоре.

Поверка приборов осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

В перечень основного поверочного оборудования входят:

- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600; МП-2500 кл. точн. 0,05.

Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации 5Ш0.283.281 РЭ «Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс».

ГОСТ 2405-88 «Манометры, вакууметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250МПа».

ТУ 25-7329.002-96 «Манометры, вакуумметры и мановакуумметры показывающие МПА-Кс, ВПА-Кс и МВПА-Кс. Технические условия»

Открытое акционерное общество «Манотомь» (ОАО «Манотомь») Юридический адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62 Почтовый адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62 Тел. (3822) 44-26-28; факс (3822) 44-29-06,44-28-43;

e-mail: priem@manotom-tmz.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д. 46. Тел./факс: (495) 437-55-77 / 437-56-66. E-mail: office@vniims.ru. адрес в Интернет: www.vniims.ru
