Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» ноября 2020 г. № 1795

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы радиационного контроля многоканальные УДКС-01 «Пеликан»

Назначение средства измерений

Системы радиационного контроля многоканальные УДКС-01 «Пеликан» (далее по тексту - системы) предназначены для измерений:

  • - мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения;

  • - мощности амбиентного эквивалента дозы (МАЭД) нейтронного излучения;

  • - мощности поглощенной дозы (МПД) фотонного излучения в воздухе;

  • - мощности экспозиционной дозы (МЭД) гамма-излучения в жидкости;

  • - потока гамма-квантов;

  • - плотности потока промежуточных нейтронов;

  • - плотности потока альфа- и бета- частиц с поверхности;

  • - объёмной активности радиоактивных аэрозолей, обусловленной альфа- и бета-излучающими нуклидами;

  • - объемной активности бета- излучающих инертных газов (аргон, криптон, ксенон), а

14

также газов, содержащих тритий и 14С;

  • - объемной активности гамма-излучающих нуклидов, в том числе 16N, в жидкости;

  • - объёмной активности гамма-излучающих радионуклидов йода в воздухе;

  • - параметров воздушного потока (скорости, температуры, влажности);

  • - объёмного расхода воздуха и объёма прокачанного воздуха.

Описание средства измерений

Принцип действия систем основан на преобразовании измеряемых величин, характеризующих ионизирующее излучение и параметры воздушного потока, в последовательность аналоговых сигналов с последующим расчетом контролируемых параметров, преобразования их в цифровые коды и передачи на устройства отображения и хранения информации.

Конструктивно система состоит из совокупности независимых измерительных каналов (далее - ИК), выполняющих законченную функцию от восприятия измеряемой величины до получения результата её измерений на устройствах отображения или на мониторе технического средства с установленным программным компонентом представления информации.

Каждый ИК состоит из компонентов верхнего и нижнего уровня. К компонентам нижнего уровня относятся измерительные компоненты измерительной системы (далее - ИКИС) и вспомогательное оборудование. К компонентам верхнего уровня относятся коммутационное оборудование и технические средства с установленными программными компонентами.

ИКИС производят измерение величины контролируемого параметра и преобразование данной величины в цифровой код. Передача измерительной информации от ИКИС к вспомогательному оборудованию осуществляется посредством интерфейса RS-485 (протокол обмена DiBUS) или посредством аналогового интерфейса (для блоков БДЗА-100, БДЗА-100Б, БДЗБ-100, ДЗБ-100Л, БДЕГ-03 40x100 СКА, БДЕГ-03 40x60 СКА, БДЕГ-03 40x60 СКБ, БДМГ-100, БДКГ-100 и БДМН-100 в составе комплекса УИМ-Д).

Передача измерительной информации на верхний уровень осуществляется посредством интерфейса RS-485 (протокол обмена MODBUS) или посредством интерфейса Ethernet. ИКИС

являются средствами измерений утвержденного типа.

Вспомогательное оборудование выполняет следующие функции:

- взаимодействие с ИКИС с целью получения измерительной и сопутствующей информации;

- обработка и трансляция данных, полученных от ИКИС;

- организация аварийно-предупредительной сигнализации (АПС) в случае превышения установленных контрольных уровней;

- локальное представление информации.

Коммутационное оборудование предназначено для формирования каналов связи с целью организации взаимодействия между ИКИС и техническими средствами с установленными программными компонентами.

Технические средства с установленными программными компонентами предназначены для организации сбора, хранения, представления измерительных и сопутствующих данных на видеокадрах, графиках и таблицах, а также для обеспечения возможности управления некоторыми параметрами ИК посредством ввода команд оператором.

В таблице 1 приведены типы ИК, типы ИКИС и вспомогательного оборудования, которые могут входить в состав ИК. В состав коммутационного оборудования могут входить шкаф коммутационный и клеммная коробка. В состав технических средств с установленными программными компонентами входит Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д) или персональная электронно-вычислительная машина (ПЭВМ) с установленным прикладным программным обеспечением (ПО) верхнего уровня, а также могут входить - станция сбора данных (ССД), шлюз, шкаф серверный. Итоговый состав системы, состав ИК системы определяется при поставке.

Таблица 1

Типы ИК

Типы ИКИС

В спомогательное оборудование

ИК МАЭД фотонного излучения

  • 1 Блоки детектирования БДМГ-101

(с МИК-01, МИК-02), Госреестр № 64529-16;

  • 2 Дозиметры гамма-излучения ДБГ-С11Д (исп. основное, 01, 02), Госреестр № 42783-11;

  • 3 Устройства детектирования УДМГ-100, Госреестр № 31013-06;

  • 4 Комплексы измерительные универсальные

УИМ-Д (БДЕГ-03 40x100 СКА + УИМ-3Д,

БДЕГ-03 40x60 СКА + УИМ-3Д,

БДЕГ-03 40x60 СКБ + УИМ-3Д,

БДМГ-100 + УИМ-3Д), Госреестр № 64547-16

  • 1 Блок обработки и передачи данных БОП-1М;

  • 2 Пульт универсальный двухканальный УИМ-3Д;

  • 3 Блок аварийной сигнализации БАС-1С;

  • 4 Блок индикации БИ-2;

  • 5 Инжектор питания ИП-1;

  • 6 Табло электронное

ИК МАЭД нейтронного излучения

  • 1 Устройства детектирования УДМН-100, Госреестр № 31091-06;

  • 2 Комплексы измерительные универсальные УИМ-Д (БДМН-100 + УИМ-3Д), Госреестр № 64547-16

ИК МПД фотонного излучения

  • 1 Блоки детектирования БДМГ-101

(с МИК-03, МИК-04), Госреестр № 64529-16;

  • 2 Дозиметры гамма-излучения ДБГ-С11Д (исп. 03), Госреестр № 65179-16;

  • 3 Блоки детектирования БДРГ-52, Госреестр № 57815-14

Лист № 3

Всего листов 23

Продолжение таблицы 1

Типы ИК

Типы ИКИС

В спомогательное оборудование

ИК МЭД гамма-излучения

  • 1 Устройства детектирования УДКГ-100, Госреестр № 46661-11;

  • 2 Комплексы измерительные универсальные УИМ-Д (БДКГ-100 + УИМ-3Д),

Госреестр № 64547-16

  • 1 Блок обработки и передачи данных БОП-1М;

  • 2 Пульт универсальный двухканальный УИМ-3Д;

  • 3 Блок аварийной сигнализации БАС-1С;

  • 4 Блок индикации БИ-2;

  • 5 Инжектор питания ИП-1;

  • 6 Табло электронное

ИК потока гамма-квантов

  • 1 Устройства детектирования УДКГ-100, Госреестр № 46661-11

  • 2 Комплексы измерительные универсальные УИМ-Д (БДКГ-100 + УИМ-3Д),

Госреестр № 64547-16

ИК плотности потока нейтронов

  • 1 Блоки детектирования БДПН-100, Госреестр № 65559-16;

  • 2 Блоки детектирования БДПН-101Д, Госреестр № 65959-16

ИК плотности потока альфа- и бета- частиц с поверхности

  • 1 Радиометры загрязненности поверхностей альфа- и бета- активными веществами РЗБА-04-04М, Госреестр № 61710-15;

  • 2 Комплексы измерительные универсальные УИМ-Д (БДЗА-100 + УИМ-3Д,

БДЗА-100Б + УИМ-3Д, БДЗБ-100 + УИМ-3Д, БДЗБ-100Л + УИМ-3Д), Госреестр № 64547-16

Блок обработки и передачи данных БОП-1М

ИК объёмной активности радиоактивных аэрозолей, обусловленной альфа- и бета-излучающими нуклидами

1 Установки для измерения объемной активности радиоактивных аэрозолей УДА-1АБ, Госреестр № 24548-13

Блок аварийной сигнализации БАС

ИК объемной активности бета-излучающих инертных газов (аргон, криптон, ксенон), а также газов, содержащих

14 тритий и С

  • 1    Радиометры    газов    УДГ-03Д,

Госреестр № 51732-12;

  • 2 Установки для измерений объемной активности радиоактивных газов в воздухе УДГ-1Б, Госреестр № 24525-08;

  • 3 Установки радиометрические УДГБ-01 (мод. УДГБ-01Т, УДГБ-01Т1, УДГБ-01Т2), Госреестр № 24826-08

  • 1 Блок обработки и передачи данных БОП-1М;

  • 2 Блок аварийной сигнализации БАС-1С;

  • 3 Блок индикации БИ-2;

  • 4 Блок аварийной сигнализации БАС;

  • 5 Инжектор питания ИП-1

ИК объемной активности гамма-излучающих нуклидов, в том числе 16N, в жидкости

1 Установки радиометрические УДГП-01, Госреестр № 27536-15

Блок аварийной сигнализации БАС

Продолжение таблицы 1

Типы ИК

Типы ИКИС

В спомогательное оборудование

ИК объёмной активности гамма-излучающих радионуклидов йода в воздухе

1 Установки радиометрические УДИ-1Б,

Госреестр № 27535-14

Блок аварийной сигнализации БАС

ИК параметров воздушного потока (скорости, температуры, влажности)

1 Установки для измерений параметров воздушного потока многоканальные УППВМ, Госреестр № 27027-09

ИК объёмного расхода воздуха и объёма прокачанного воздуха

1 Расходомеры воздуха многофункциональные УКРВ-2, Госреестр № 41980-09

  • 1 Блок обработки и передачи данных БОП-1М;

  • 2 Блок аварийной сигнализации БАС-1С;

  • 3 Блок индикации БИ-2

Работа ИК системы включает несколько этапов:

  • 1 Средства измерений выполняют измерение величины контролируемых параметров и осуществляют взаимодействие с вспомогательным оборудованием;

  • 2 Вспомогательное оборудование осуществляет сравнение полученных от средств измерений величин с пороговыми уровнями, формирование АПС, локальное представление информации и взаимодействие с техническими средствами с установленными программными компонентами;

  • 3 Информация от вспомогательных устройств и средств измерений передается к средствам с установленными программными компонентами посредством коммутационного оборудования;

  • 4  Средства с установленными программными компонентами осуществляют архивирование и представление оператору полученной информации в формализованном виде.

ИКИС и технические средства из состава вспомогательного и коммутационного оборудования могут устанавливаться на стенды дозиметрического контроля и/или стойки газоаэрозольного контроля.

Структурная схема системы представлена на рисунке 1. Общий вид ИКИС представлен на рисунке 2. Общий вид вспомогательного оборудования представлен на рисунке 3. Общий вид коммутационного оборудования и технических средств с установленными программными компонентами представлен на рисунке 4.

Схемы пломбировки от несанкционированного доступа ИКИС, входящих в состав системы, приведены в описаниях типа на соответствующие средства измерений.

Для диагностики компонентов системы может применяться переносной персональный компьютер с предустановленным программным обеспечением (пульт настроечный ПН ПК).

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

7

г-------------1

[ Вспомогательное [, оборудование

-------п Г1

------------Цз-

Технические средства программными к

с установленными мпонентами:

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

А

А

_

Вспомогательное оборудование

у

Средство измерения

11

ИК-1

Средство измерения

г — — — — — —— —— — — — — I __Вспомогательное [ _[ оборудование

11

ик-

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

ИК-п ]

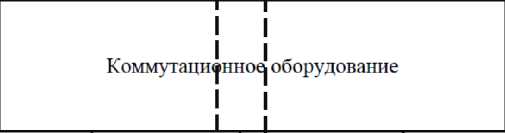

Рисунок 1 - Структурная схема системы

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

ч

УДМН-100

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

ДБГ-С11Д

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

УДМГ-100

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

БДРГ-52

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

УДГБ-01Т,

УДГБ-

БДПН-101Д

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

УДГБ-01

УКРВ-2

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

+

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

УДИ-1Б

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

БДЕГ-03

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

БДЗА-100 БДЗБ-100 БДКГ-100

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

БДМГ-100 БДЗА-100Б БДЗБ-100Л БДМН-100

УИМ-Д

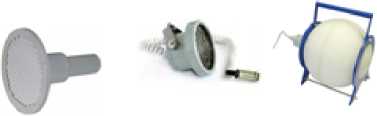

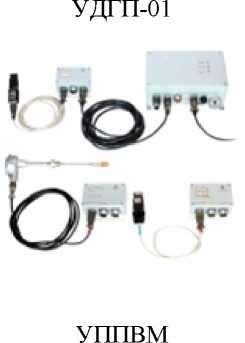

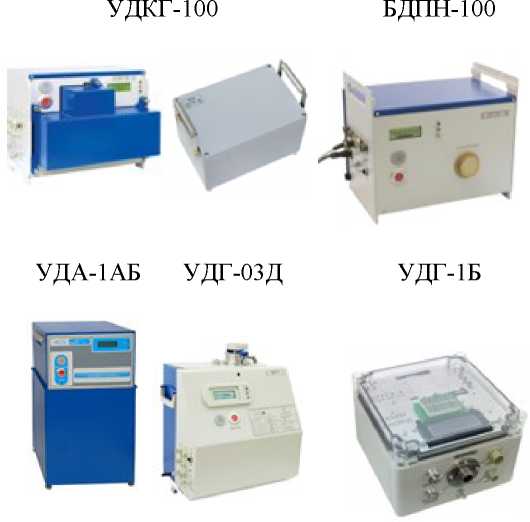

Рисунок 2 - Общий вид ИКИС

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

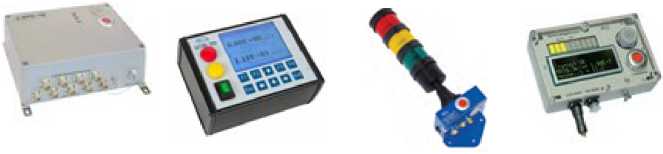

БОП-1М УИМ-3Д БАС, БАС-1С    БИ-2

Рисунок 3 - Общий вид вспомогательного оборудования

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

ИП-1

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

Табло электронное

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

коммутационный

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru
Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

Клеммные коробки Шлюз

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

ССД

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

/ \

Место нанесения знака утверждения типа и знака поверки

\________________/

АРМ (УМКПИ-01Д)

Шкаф серверный

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

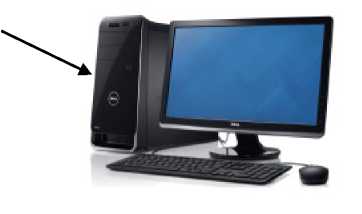

ПЭВМ

Рисунок 4 - Общий вид коммутационного оборудования и технических средств с установленными программными компонентами

Программное обеспечение

ПО систем состоит из:

- ПО нижнего уровня;

- прикладного ПО верхнего уровня (ППО ВУ) СРК УДКС-01 «Пеликан» или ППО ВУ «КРОСС».

К ПО нижнего уровня относятся ПО, установленные на ИКИС, входящих в состав ИК. Метрологически значимые вычисления осуществляются в ПО ИКИС. Идентификационные данные и уровень защиты ПО ИКИС приведены в описаниях типа на соответствующие средства измерений.

ППО ВУ является метрологически незначимым, так как измерительная информация от ИКИС передается на верхний уровень в цифровом виде, обработка измерительной информации на верхнем уровне не выполняется. ППО ВУ выполняет следующие функции:

сбор, хранение, отображение текущей информации о контролируемых параметрах на рабочем месте оператора;

цветовую и звуковую сигнализацию о состоянии контролируемых параметров относительно предупредительных и аварийных контрольных уровней на рабочем месте оператора;

автоматический контроль работоспособности ИК, вывод информации о типе нарушения;

хранение и отображение измерительной информации в виде графиков изменения величин во времени (трендов) и таблиц;

обработку, хранение и отображение событий, привязанных к измерительным каналам, происходящих в системе (неисправности, отключения связи, выход измеряемых величин за пределы контрольных уровней);

хранение измеренных данных в системе управления базами данных, формирование отчётов на основе этих данных.

Таблица 2 - Идентификационные данные НПО ВУ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СРК УДКС-01

«Пеликан»

«КРОСС»

Номер версии (идентификационный номер) ПО

не ниже 1.0.2.29

не ниже 03.0.0

ППО ВУ от несанкционированной настройки и вмешательства в работу защищено с помощью механического ключа, ключа защиты USB и пароля.

Защита 11О ВУ от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 3 - 5, технические

характеристики - в таблицах 6 - 9.

Таблица 3 - Метрологические характеристики ИК ионизирующих излучений

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК МАЭД фотонного излучения

БДМГ-101

  • - с МИК-01;

  • - с МИК-02

от 0,05 до

3,00 МэВ

  • - от 540-5 до 2402 Зв^ч-1;

  • - от 540-4 до 1 • 103 Зв^ч-1

±15

ДБГ-С11Д

  • - осн. исполнение;

  • - исполнение 01

  • - исполнение 02

от 0,05 до

3,00 МэВ

  • - от И10-7 до И10-2 Зв^ч-1;

  • - от И10-7 до 1-101 Зв^ч-1;

  • - от 1 •10-7 до 1-102 Зв^ч-1

- в диапазоне от И10-7 до Г10-6 Зв^ч-1: ±(15+1/Н), где Н -безразмерная величина, численно равная измеренному значению

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

МАЭД в мкЗв^ч-1;

  • - в диапазоне от 1 •IO-7 до 1-101 Зв^ч-1: ±15;

  • - в диапазоне от 1-10до 1 102 Зв^ч-1: ±20

УДМГ-100

от 0,05 до

3,00 МэВ

от 1 10-7 до 1-101 Зв^ч-1

±(20+3/Р), где Р -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв^ч-1

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК МАЭД фотонного излучения

УИМ-Д (БДЕГ-03 40x100 СКА + УИМ-3Д)

от 0,1 до

7,5 МэВ

от V10-7 до 140-4 Зв^ч-1

±10

УИМ-Д (БДЕГ-03 40x60 СКА + УИМ-3Д)

от 0,05 до

3,00 МэВ

УИМ-Д (БДЕГ-03 40x60 СКБ + УИМ-3Д)

УИМ-Д (БДМГ-100 + УИМ-3Д)

от 0,05 до

3,00 МэВ

  • - чувствительный поддиапазон

от 1 •10-7 до 240-3 Зв^ч-1;

  • - грубый поддиапазон от 540-4 до 1 101 Зв^ч-1

±(15+3/Н), где Н -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв^ч-1 для чувствительного поддиапазона и в мЗв^ч-1 для грубого поддиапазона

ИК МАЭД нейтронного излучения

УДМН-100

от 0,025 эВ до 10,000

МэВ

от 1 10-7 до 1 10-1 Зв^ч-1

±25

УИМ-Д (БДМН-

100 + УИМ-3Д)

от 1 10-4 до 1 102 Зв^ч-1

ИК МПД фотонного излучения

БДМГ-101

  • - с МИК-03;

  • - с МИК-04

от 0,05 до

3,00 МэВ

  • - от 1 10-5 до 1 102 Гр^ч-1;

  • - от 540-3 до 1 104 Гр^ч-1

±15

ДБГ-С11Д исполнение 03

от 0,05 до

3,00 МэВ

от Ъ10-7 до Ъ102 Гр^ч-1

±25

БДРГ-52

от 0,06 до

3,00 МэВ

от 1 10-3 до 1 10-2 Гр^ч-1; от 1 10-2 до

1 включ. Гр^ч-1;

св. 1 до 1 105 Гр^ч-1

±50;

±20;

±10

ИК МЭД гамма-излучения

УДКГ-100;

от 0,1 до

3,0 МэВ

от 1 10-5 до 240-2 1гч-1

±30

УИМ-Д (БДКГ-100 + УИМ-3Д)

от 0,1 до

3,0 МэВ

от 5Л0-6 до 140-2 1гч-1

±30

ИК потока гамма-квантов

УДКГ-100

от 0,1 до

3,0 МэВ

от 4-101 до 8404 квант-с1

±30

УИМ-Д (БДКГ-100 + УИМ-3Д)

от 0,1 до

3,0 МэВ

от 1*10х до 1405 квант-с1

±30

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК плотности

БДПН-100

-

от 1-100 до 3405 с-1^см-2

±30

потока нейтронов

БДПН-101Д

-

от 2-10-1 до 2^ 103 с-1 •см-2

±30

РЗБА-04-04М - для бета-частиц;

от 0,10 до

2,50 МэВ;

  • - со счетчиками Гейгера-Мюллера от 1,0-100

до 1,5-104 мин-1 •см-2;

  • - с органическими сцинтилляционными детекторами - от 1,0-10до 2,5-104 мин-1 •см-2;

±30

для альфа-частиц

от 4,13 до

5,60 МэВ

от 1,0-10-1 до 1,0-104 мин-1^см-2

ИК плотности потока альфа-и бета- частиц с поверхности

УИМ-Д (БДЗА-100 + УИМ-3Д) для альфа-частиц

-

от 1 -10-1 до V104 мин-1 • см-2

±20

УИМ-Д (БДЗА-100Б +

УИМ-3Д) для альфа-частиц

-

от 1 -10-1 до 2J03 мин-1 • см-2

±20

УИМ-Д (БДЗБ-100+ УИМ-3Д) для бета-частиц

от 0,3 до

3,0 МэВ

от 1-101 до V105 мин-1^см-2

±20

УИМ-Д (БДЗБ-100Л +

УИМ-3Д) для бета-частиц

от 0,12 до

3,00 МэВ

от 1-101 до V104 мин-1^см-2

±20

ИК объёмной активности радиоактивных аэрозолей, обусловленной альфа- и бета-излучающими нуклидами

УДА-1АБ

  • - для альфа-излучающих нуклидов;

  • - для бета-излучающих нуклидов

от 3000 до 9000 кэВ;

от 50 до

3000 кэВ

  • - от 1-10-2 до 1-100 Бк/м3;

  • - от 1-100 до 2-105 Бк/м3;

  • - от 1-10-1 до 1-100 Бк/м3;

  • - от 1-100 до 1-107 Бк/м3

±50;

±20;

±50;

±20

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК объемной активности бета-излучающих инертных газов (аргон, криптон, ксенон), а также газов, содержащих 14 тритий и 14С

УДГ-03Д

от 60 до

3000 кэВ

от 1,0-104 до 3,7-1010 Бк/м3

±20

УДГ-1Б

от 80 до

3000 кэВ

от 1,0-104 до 6,0-109 Бк/м3

±20

УДГБ-01

- для УДГБ-01Т, УДГБ-01Т1;

-для УДГБ-01Т2

от 5 до

3000 кэВ

кроме трития - от 1,0-104 до 5,0-109 Бк/м3;

для трития - от 5,0404 до 5,0-109 Бк/м3;

кроме трития - от 1,0-109 до 3,7-1015 Бк/м3;

для трития - от 5,0409 до 5,0-1014 Бк/м3

  • - в диапазоне от 1,0-10до 3,04012 Бк/м3: ±20;

  • - в диапазоне от 3,04012 до 3,74015 Бк/м3: ±30

ИК Объемной активности гамма-излучающих нуклидов, в том числе 16N, в жидкости

УДГП-01

  • - исп.

ФВКМ.412123.

007;

  • - исп.

ФВКМ.412123.

007-01;

  • - исп.

ФВКМ.412123.

007-02;

  • - исп.

ФВКМ.412123.

007-03

от 50 до 1500 кэВ;

от 3,7403 до 3,7408 Бк/м3;

от 1,0403 до 3,7408 Бк/м3;

от 1,0403 до 3,7408 Бк/м3;

от 3,7407 до 3,74013Бк/м3;

±20

- исп. ФВКМ.412123.

007 (в том

числе 16N)

5000 до

7200 кэВ

от 1,0*103 до 3,7408 Бк/м3

ИК Объёмной активности гамма-излучающих радионуклидов йода

УДИ-1Б

  • - по методу «накопления» за 24 ч;

  • - по методу «наблюдения»

от 60 до

3000 кэВ

от 1,0^10-1 до 3,7-106 Бк/м3;

от 3,7400 до 3,7-106 Бк/м3

±30

Таблица 4 - Метрологические характеристики ИК параметров воздушного потока (скорости,

температуры, влажности) с У1И1ВМ

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 30,0

1ределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,1+0,1-V), где V - скорость воздушного потока, м/с

Диапазон измерений температуры воздушного потока, °С

от 0 до + 80

Пределы допускаемой абсолютной погрешности измерений температуры воздушного потока, °С

±0,4

Диапазон измерений относительной влажности воздушного потока, %

от 10 до 95

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздушного потока, %

±3

Таблица 5 - Метрологические характеристики ИК объёмного расхода воздуха и объёма прокачанного воздуха с УКРВ-2

Наименование характеристики

Значение

Диапазон измерений объемного расхода воздуха, л/мин

от 15 до 100

Пределы допускаемой основной относительной погрешности измерений объемного расхода воздуха, %

±10

Диапазон измерений объема прокачанного воздуха, м3

от 0,01 до 9000,00

Пределы допускаемой основной относительной погрешности измерений объема прокачанного воздуха, %

± 100

где V - измеренное значение объема, м3

Таблица 6 - Условия эксплуатации ИКИС и дополнительные погрешности

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

Нормальные условия эксплуатации

Для всех технических средств системы

от +15 до +25

-

от 30 до 80

-

Рабочие условия эксплуатации

БДМГ-101

  • - МИК-01

  • - МИК-02,

  • - МИК-03,

  • - МИК-04

  • - модуль электрометра

от -30 до +120 от -30 до +60 от -30 до +60 от -30 до +60 от -30 до +60

±3 на каждые 10 °С

до 98 при +35 °С

±5

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

БДРГ-52

  • - узел детектирования

  • - АОПД-02

от +20 до +350 от +5 до +50

-

до 100 при +35 °С до 80 при +35 °С

-

УИМ-Д:

  • - УИМ-3Д

  • - БДЕГ-03

  • - БДМГ-100

  • - БДЗА-100

  • - БДЗА-100Б

  • - БДЗБ-100

  • - БДЗБ-100Л

  • - БДКГ-100

  • - БДМН-100

от -20 до +50 от -10 до +60 от -40 до +50 от -40 до +50 от -40 до +50 от -40 до +50 от -40 до +55 от -40 до +50 от -40 до +50

±10

±10

±10

±10

±10

±10

±10

±10

до 98 при +35 °С

±10

БДПН-100

от -10 до +60

±10

до 98 при +35 °С

±10

БДПН-101Д

от -10 до +60

±10

до 98 при +35 °С

±10

ДБГ-С11Д

от -60 до +80

±10

до 98 при +35 °С

±10

РЗБА-04-04М

от +5 до +50

±10

до 98 при +35 °С

±10

УДА-1АБ

от -10 до +50

±10

до 98 при +35 °С

±10

УДГ-03Д

от -10 до +55

±10

до 98 при +35 °С

±10

УДГ-1Б

от -10 до +50

±10

до 98 при +35 °С

±10

УДГБ-01Т

от -10 до +50

±10

до 98 при +35 °С

±10

УДГП-01:

  • - БДЕГ-03

  • - БОП-1сп

от -10 до +80 от -10 до +55

±10

до 98 при +35 °С

±10

УДИ-1Б

от -10 до +55

±10

до 98 при +35 °С

±10

УДМГ-100:

  • - БДМГ-100-07

  • - БС-11

от -45 до +50 от -40 до +50

±5 на каждые 10 °С

до 98 при +35 °С

±5

УДКГ-100

от -40 до +50

±10 на каждые 10 °С

до 98 при +35 °С

±10

УДМН-100:

  • - БДМН-100-07

  • - БС-12

от -45 до +50 от -40 до +50

±5 на каждые 10 °С

до 98 при +35 °С

±5

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

УКРВ-2

от -20 до +50

±10

до 98 при +25 °С

-

УППВМ:

  • - БСПП-1ст,

БСПП-1тв,

ПП-ст

  • - ИПТВ

  • - БОП-1с

от -10 до +50 от 0 до +80

от -35 до +50

-

до 95 при +35 °С

-

Таблица 7 - Условия эксплуатации вспомогательного оборудования, коммутационного оборудования и технических средств с установленными программными компонентами

Наименование

технического средства

Температура окружающего воздуха, °С

Относительная влажность окружающего воздуха, %

Блок обработки и передачи данных БОП-1М

  • - с функционированием звукового сигнала

  • - без функционирования звукового сигнала

от -30 до +50 от -40 до +50

до 98 при +35 °С

Инжектор питания ИП-1

от -40 до +50

до 98 при +35 °С

Блок аварийной сигнализации БАС

от -10 до +50

до 98 при +35 °С

Блок аварийной сигнализации БАС-1с

от -10 до +50

до 98 при +35 °С

Клеммная коробка КК-3

Клеммная коробка КК-4

от -10 до +50 от -10 до +50

до 98 при +35 °С до 98 при +35 °С

Блок индикации БИ-2

от -40 до +50

до 98 при +35 °С

Табло электронное

от -40 до +50

до 98 при +35 °С

Шкаф коммутационный

от -10 до +50

до 75 при +25 °С

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д) или ПЭВМ

от +1 до +40

до 80 при +30 °С

Станция сбора данных ССД-01Д

от +1 до +40

до 98 при +35 °С

Шлюз сетевой

от +1 до +40

до 98 при +35 °С

Шкаф серверный

от +1 до +40

от 40 до 80 при +30 °С

Таблица 8 - Габаритные размеры и масса

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

БДМГ-101

- МИК-01;

085x210

1,00

- МИК-02;

045x160

0,30

- МИК-03;

0140x230

1,00

- МИК-04;

035x90

0,20

- модуль электрометра МЭ

0110x300

2,00

ДБГ-С11Д

- основное исполнение;

068x141

0,65

- исполнение 01;

068x179

0,70

- исполнение 02;

068x179

0,70

- исполнение 03

068x179

0,70

УИМ-Д -УИМ-3Д;

221x172x85

3,9

- БДЕГ-03 40x60 СКА;

062x315

1,4

- БДЕГ-03 40x100 СКА;

062x360

1,7

- БДЕГ-03 40x60 СКБ;

062x315

1,4

- БДМГ-100;

040x225

0,5

- БДЗА-100;

0120x240

1,2

- БДЗА-100Б;

0230x225

4,0

- БДЗБ-100;

090x220

1,0

- БДЗБ-100Л;

0 88x102

0,4

- БДКГ-100;

038x530

2,5

- БДМН-100:

- узел детектирования;

054x200

0,45

- блок с нейтронным замедлителем для настенного крепления;

428x258x347

12,4

- блок с переносным замедлителем нейтронов

239x315x290

11,5

УДМГ-100

- блок детектирования БДМГ-100-07;

040x240

0,30

- блок сопряжения БС-11

80x64x176

0,80

УДМН-100

- блок детектирования БДМН-100-07;

428x347x258

13,80

- блок сопряжения БС-12

80x64x176

0,80

БДРГ-52

- узел детектирования;

0160x600

5,00

- АОПД-02

434x342x171

12,00

УДКГ-100

- сборка детекторная БДКГ-100-07;

038x530

3,00

- блок сопряжения БС-16ПД

176x80x64

0,70

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

Блок детектирования БДПН-101Д:

- Блок счетчика тепловых нейтронов БСТН-101;

050x618

1,0

- Блок сопряжения БС-101

220x166x87

1,0

Блок детектирования БДПН-100

650x250x266

33,00

- блок детектирования БДТН-100Д;

090,5x455

2,00

- защита

620x250x266

31,00

РЗБА-04-04М

- стойки со стационарными блоками детектирования БДЗБ и блоком

1010x2650x940

310,00

обработки информации УАК-07;

- блок обработки информации БОИ-04;

165x190x110

2,80

- блок детектирования БДЗБ;

230x110x100

1,80

- блок детектирования БДЗА

0120x320

1,40

УДА-1АБ

389x260x304

15,60

УДГ-03Д

354x230x203

29,50

УДГ-1Б

395x240x304

29,50

УДГБ-01Т

381x343x716

30,00

УДГБ-01Т1:

- блок электронный;

269x315x173

27,00

- блок детектирования БДГБ-02П;

600x262x240

- УДГБ-01Т2

381x343x716

27,00

УДГП-01

- блок обработки и передачи данных БОП-1сп;

298x220x114

4,30

- коллиматор для установки УДГП-01;

0350x455

150,00

- коллиматор для установки УДГП-01;

0350x500

158,00

- проточная камера

1700x800x900

410,00

УДИ-1Б

437x307x474

29,50

УППВМ

- блок БОП-1с;

233x280x111

8,00

- блоки БСПП-1ст, БСПП-1тв;

125x155x73

0,70

- преобразователь ПП-ст;

60x38x136

0,15

- преобразователь ИПТВ

333x100x60

0,70

УКРВ-2

260x235x140

3,00

Блок обработки и передачи данных

БОП-1М

298x220x112

5,00

Пульт универсальный двухканальный УИМ-3Д

221x172x85

3,90

Инжектор питания ИП-1

200x235x132

2,10

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

Блок аварийной сигнализации БАС

145x108x466

1,70

Блок аварийной сигнализации БАС-1с

108x160x472

1,85

Табло электронное

- исполнение-01;

850x250x80

5,0

- исполнение-02

440x160x70

3,0

Шкаф коммутационный

860x600x405

44

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

-основное исполнение;

1750x1260x1405

500

- исполнение 01

1750x1260x2810

1000

ПЭВМ

1750x1260x1405

500

Станция сбора данных ССД-01Д

860x600x405

120

Шлюз сетевой

860x600x405

120

Шкаф серверный

2000x800x1000

500

Блок индикации БИ-2

222x168x73

4,0

Таблица 9 - Общие технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима системы при постоянных внешних условиях, мин, не более

10

Параметры электрического питания от однофазной сети:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220

50+2,5

-2,5

Режим работы

Непрерывный, круглосуточный

Средняя наработка системы на отказ, ч, не менее:

20000

Средний срок службы системы (при условии замены узлов, выработавших свой ресурс), лет, не менее

10

Среднее время восстановления отказавшей системы с использованием ЗИП, ч, не более

2

Срок сохраняемости системы, лет, не менее

3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на АРМ (УМКПИ-01Д) или ПЭВМ способом наклеивания этикетки.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Обозначение

Наименование

Количество

ФВКМ.418266.009

Блок детектирования БДМГ -101

*

БУШИ.501311.007

Блок детектирования БДРГ-52

*

ФВКМ.418252.001

Блок детектирования БДПН-100

*

ФВКМ.418252.004

Блок детектирования БДПН-101Д

*

ФВКМ.468166.027

Пульт универсальный двухканальный УИМ-3Д

*

ФВКМ.412152.006

ФВКМ.468166.027

ФВКМ.418265.020

ФВКМ.418265.020-01

ФВКМ.418265.011

ТЕ2.328.022

АЖАХ.418252.012

АЖАХ.418252.007

АЖАХ.418252.009

АЖАХ.418252.008

АЖАХ.418268.004

АЖАХ.418266.005

Комплекс измерительный универсальный УИМ-Д в составе:

УИМ-3Д

+ БДЕГ-03 40x60 СКА

+ БДЕГ-03 40x100 СКА

+ БДЕГ-03 40x60 СКБ

+ БДМГ-100

+ БДЗА-100

+ БДЗА-100Б

+ БДЗБ-100

+ БДЗБ-100Л

+ БДКГ-100

+ БДМН-100

*

*

*

*

*

*

*

*

*

*

*

ФВКМ.412113.042

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-01

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-02

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-03

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412125.004

Радиометр загрязненности поверхностей альфа- и бета- активными веществами

РЗБА-04-04М

*

ФВКМ.412123.002

Установка для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ

*

ФВКМ.412123.011

Радиометр газов УДГ-03Д

*

ФВКМ.412123.001

Установка для измерений объёмной активности радиоактивных газов в воздухе УДГ-1Б

*

ФВКМ.412123.003

Установка радиометрическая УДГБ-01Т

*

ФВКМ.412123.004

Установка радиометрическая УДГБ-01Т1

*

ФВКМ.412123.005

Установка радиометрическая УДГБ-01Т2

*

ФВКМ.412123.007

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-01

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-02

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-03

Установка радиометрическая УДГП-01

*

ФВКМ.412123.006

Установка радиометрическая УДИ-1Б

*

ФВКМ.468166.009

Устройство детектирования УДМГ-100

*

Обозначение

Наименование

Количество

АЖАХ.418268.029

Устройство детектирования УДКГ-100

*

ФВКМ.468166.010

Устройство детектирования УДМН-100

*

ФВКМ.408844.017

Расходомер воздуха многофункциональный УКРВ-2

*

ФВКМ.407231.004

Установка для измерения параметров воздушного потока многоканальная УППВМ

*

ФВКМ.468232.001

Блок аварийной сигнализации БАС

*

ФВКМ.468232.007

Блок аварийной сигнализации БАС-1с

*

ФВКМ.468166.004

Блок обработки и передачи данных БОП-1М

*

ФВКМ.301414.028

Инжектор питания ИП-1

*

ФВКМ.687281.016

Блок индикации БИ-2

*

Табло электронное

*

ФВКМ.301172.022

Клеммная коробка КК-3

*

ФВКМ.301172.023

Клеммная коробка КК-4

*

ФВКМ.301172.023-01

Клеммная коробка КК-4

ФВКМ.301442.059

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

*

ФВКМ.301442.059-01

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

*

ПЭВМ

*

ФВКМ.301442.060

Шкаф серверный

*

ФВКМ.301442.032

Шкаф коммутационный

*

ФВКМ.301442.032-01

Шкаф коммутационный

*

ФВКМ.301442.064

Шлюз сетевой

*

ФВКМ.301442.063

Станция сбора данных ССД

*

Пульт настроечный ПН-ПК

*

ФВКМ.200ххх-01 34 01

Прикладное программное обеспечение верхнего уровня СРК УДКС-01 «Пеликан»

*

RU.589.08624303.00100

-03

Прикладное программное обеспечение верхнего уровня «КРОСС»

*

ФВКМ.412161.001-ххПС

Паспорт

1 экз.**

ФВКМ.412161.001-ххРЭ

Руководство по эксплуатации

1 экз.**

ФВКМ.400101-01 34 01

Прикладное программное обеспечение верхнего уровня СРК УДКС-01 «Пеликан». Руководство оператора

*

RU.589.08624303.00100

-03 34 01

Комплекс распределенных средств сетевой обработки «КРОСС». Руководство оператора

*

ФВКМ.412161.001-ххОП

Альбом схем

1 экз.**

Обозначение

Наименование

Количество

ФВКМ.412161.001-ххВЭ

Ведомость эксплуатационных документов

1 экз.**

Примечания:

* - Количество определяется заказом потребителя.

** - Эксплуатационным документам и программному обеспечению, в зависимости от комплекта поставки и версии, присваиваются номера

Поверка

осуществляется по документу ФВКМ.412161.001МП «Системы радиационного контроля многоканальные УДКС-01 «Пеликан». Методика поверки», утвержденному АО «СНИИП» 11 декабря 2017 года.

Основные средства поверки приведены в описаниях типа на ИКИС, входящих в состав ИК системы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на АРМ (УМКПИ-01Д) или ПЭВМ и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к системам радиационного контроля многоканальным УДКС-01 «Пеликан»

ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.

ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

ГОСТ 8.035-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы бета-излучения.

ГОСТ 8.039-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.

ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений.

ГОСТ 8.090-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей.

ГОСТ 8.105-80 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений плотности потока и флюенса нейтронов на ядерно-физических установках.

ГОСТ 8.473-82 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, средней мощности экспозиционной дозы, среднего потока и средней плотности потока энергии импульсного рентгеновского излучения.

ГОСТ 8.527-2013 ГСИ. Средства измерений объемной активности искусственных радиоактивных аэрозолей. Методика поверки.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем Основные положения.

ГОСТ Р 8.803-2012 ГСИ. Государственная поверочная схема для средств измерений мощности поглощенной дозы и мощности эквивалента дозы нейтронного излучения.

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

Системы радиационного контроля многоканальные УДКС-01 «Пеликан». Технические условия. ТУ 4362-013-31867313-2017.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-т, д. 5

Телефон: +7 (495) 777-84-85

Факс: +7 (495) 742-50-84

Web-сайт: www.doza.ru

Е-mail: info@doza.ru

Испытательный центр

Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)

Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1

Телефон: +7 (499) 968-60-60, доб. 25-14

Факс: +7 (499) 943-00-63

E-mail: NVTsoy@sniip.ru

Web-сайт: www.sniip.ru

Аттестат аккредитации АО «СНИИП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311815 от 11.08.2016 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1795

05 ноября 2020 г.

Москва

О внесении изменений в описание типа на системы радиационного контроля многоканальные УДКС-01 «Пеликан»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля

  • 2019 г. № 53732), и в связи с обращением ООО «НИИ «Доза» от 17 сентября

  • 2020 г. № 20-И/2215/1 приказываю:

  • 1. Внести изменения в описание типа на системы радиационного контроля

многоканальные      УДКС-01      «Пеликан»,      зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений под номером 70331-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Приказ Росстандарта №1795 от 05.11.2020, https://oei-analitika.ru

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0ОЕЮ36Е1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_______




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
