№1365 от 07.07.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 697425
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1365 от 07.07.2025
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июля 2025 г. № 1365
Лист № 1
Всего листов 5
бесконтактных
Регистрационный № 79761-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дальномеры лазерные CONDTROL Vector
Назначение средства измеренийДальномеры лазерные CONDTROL Vector предназначены для измерений длины (расстояния).
Описание средства измеренийПринцип действия дальномеров лазерных CONDTROL Vector основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL Vector выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется с помощью встроенной панели, объединяющей дисплей и дисплее,
кнопочную панель управления. Результаты измерений выводятся на регистрируются во внутренней памяти.
Начальными точками отсчёта дальномеров могут быть: задний торец передний торец корпуса, центр резьбовой втулки при измерении со штатива, пятка.
корпуса, откидная
Дальномеры лазерные CONDTROL Vector изготавливаются в следующих модификациях: Vector 60, Vector 80, Vector 100, которые отличаются диапазоном измерений, внешним видом и количеством функций.
Пломбирование дальномеров лазерных CONDTROL Vector не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на наклейку, крепящуюся на нижнюю часть задней панели корпуса.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1, 2.

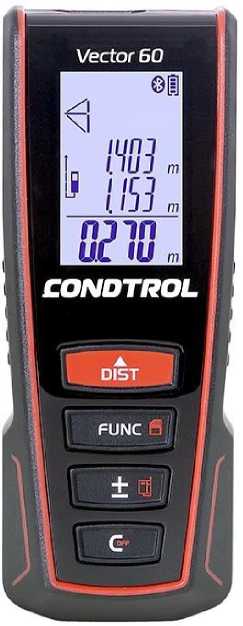

а) Vector 60
Лист № 2
Всего листов 5

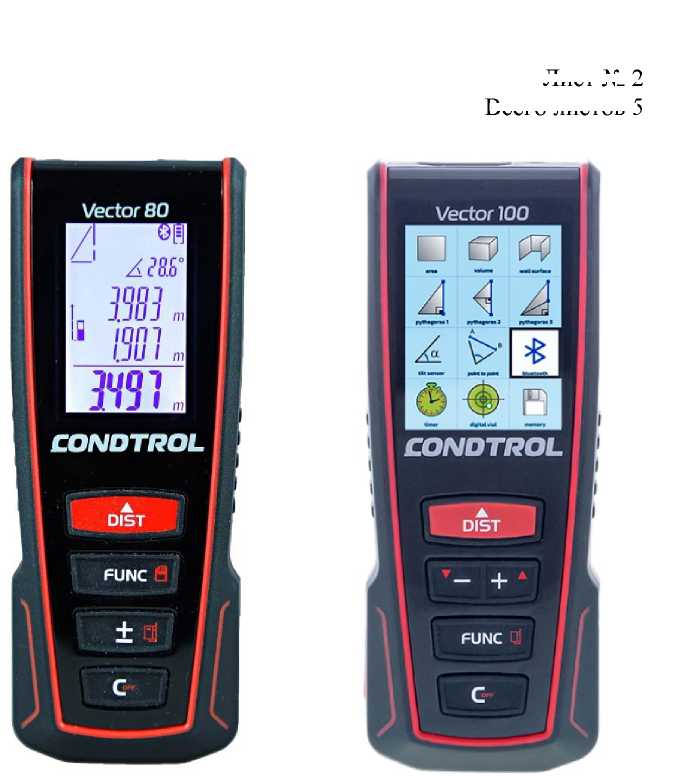

б) Vector 80
в) Vector 100
Рисунок 1 - Общий вид средства
измерений

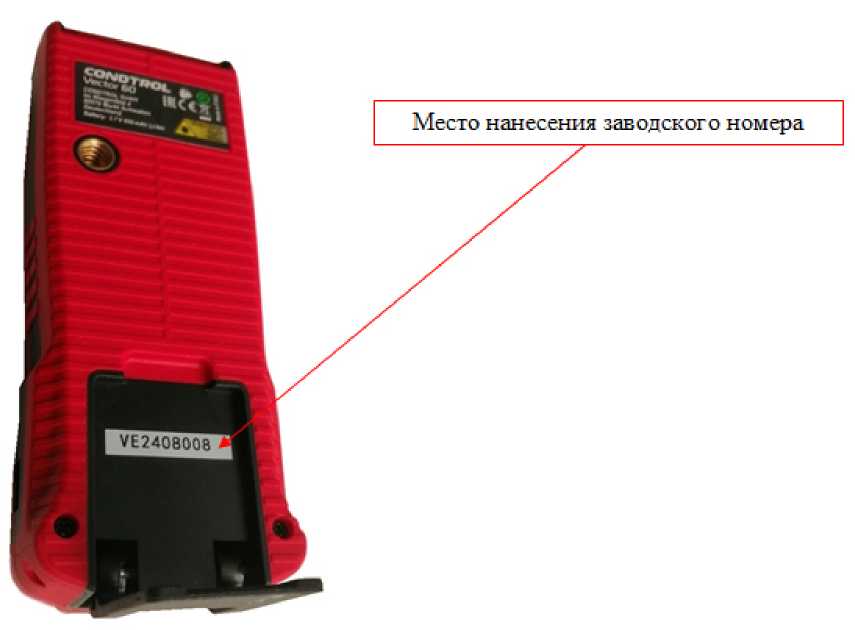

Рисунок 2 - Задняя
панель средства измерений
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния отображения информации об измерениях.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ измерительную информацию. ПО неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «высокий» в соответствии
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Идентификационное наименование ПО |
не доступно | ||
|
Номер версии (идентификационный номер) ПО |
не доступно | ||
|
Цифровой идентификатор ПО |
— | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Диапазон измерений длины (расстояния), м |
от 0,05 до 60 |
от 0,05 до 80 |
от 0,05 до 100 |
|
Дискретность измерений, мм |
1 | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 5 м включ., мм |
±1,5+0,5^10’3^D | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 5 м, мм |
±1,5+0,06^10’3^D | ||
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 25 м включ., мм |
±1,5+0,1-10-3-D |
±1,5+0,02^10’3^D | |
|
Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне свыше 25 м, мм |
±1,5+0,03^10-3^D |
±1,5+0,1-10-3-D | |
|
где D* - измеренное расстояние, мм | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Vector 60 |
Vector 80 |
Vector 100 | |
|
Класс лазера по ГОСТ 31581-2012 |
2 | ||
|
Источник электропитания |
1элемент АКБ 3,7 V | ||
|
Условия эксплуатации | |||
|
- температура окружающей среды, °С |
от -10 до +50 | ||
|
- относительная влажность, % |
от 20 до 80 | ||
|
Температура хранения, °С |
от -10 до +50 | ||
|
Габаритные размеры, мм, не более |
119x46x28 | ||
|
Масса, г, не более |
110 | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Дальномер лазерный CONDTROL Vector |
Vector 60 Vector 80 Vector 100 |
1 шт., модификация в соответствии с заказом |
|
Элементы электропитания |
- |
1 компл. |
|
Чехол |
- |
1 шт.(по заказу) |
|
Мишень (пластина светоотражающая) |
- |
1 шт. (по заказу) |
|
Очки для улучшения видимости лазерного луча |
- |
1 шт. (по заказу) |
|
Наручный ремешок для переноски |
- |
1 шт. (по заказу) |
|
Штатив |
- |
1 шт. (по заказу) |
|
Оптический визир |
- |
1 шт. (по заказу) |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе «Измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы-изготовителя MAGUCHI CO., LIMITED, Китай.
ИзготовительMAGUCHI CO., LIMITED, Китай
Адрес: Unit A1, 6/F, One Capital Place, 18 Luard Road, Wan Chai, Hong Kong, China Телефон: +85221897390
Факс: +85221258827
E-mail: sales@maguchi-lasers.com.hk
Web-сайт: maguchi-lasers.com.hk
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
07 июля 2025 г.
1365
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденного
типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «__ » 2025 г. №
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Дальномеры лазерные |
CONDTROL Vector |
79761-20 |
- |
MAGUCHI CO., LIMITED, Китай |
27.11.2030 |
