ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Цилиндры мерные лабораторные стеклянные 1-го и 2-го класса точности
Назначение средства измерений
Цилиндры мерные лабораторные стеклянные 1-го и 2-го класса точности (далее - цилиндры) предназначены для измерения объема жидкости (кроме жидкости, вступающей в химическую реакцию со стеклом).
Описание средства измерений
Цилиндры представляют собой градуированную стеклянную посуду цилиндрической формы и изготавливаются из химико-лабораторного стекла по ГОСТ 21400-75; стекла марки НС по ГОСТ 19808-86 или стекла, имеющего необходимые свойства химической и термической стойкости.
В зависимости от применения цилиндры 1-го и 2-го класса точности по ГОСТ 1770-74 изготавливаются следующих исполнений:
исп. 1 - c носиком и стеклянным основанием;
исп. 2 - с пришлифованной пробкой и стеклянным основанием;
исп. 2а - с пластмассовой пробкой и стеклянным основанием;
исп. 3 - с носиком и пластмассовым основанием;
исп. 4 - с пришлифованной пробкой и пластмассовым основанием;
исп. 4а - с пластмассовой пробкой и пластмассовым основанием.
Цилиндры по ТУ 3 Украины 14307481.005-95 изготавливаются 2-го класса точности и имеют следующие исполнения:
исп. 1 - с носиком и пластмассовым основанием;
исп. 2 - с пришлифованной пробкой и пластмассовым основанием;
исп. 3 - с пластмассовой пробкой и пластмассовым основанием.
На каждый цилиндр наносится индивидуальный номер средства измерений: NXX-
YYYYY, где XX - последние две цифры года производства, YYYYYY- индивидуальный заводской номер. Общий вид средства измерений представлен на рисунке 1.

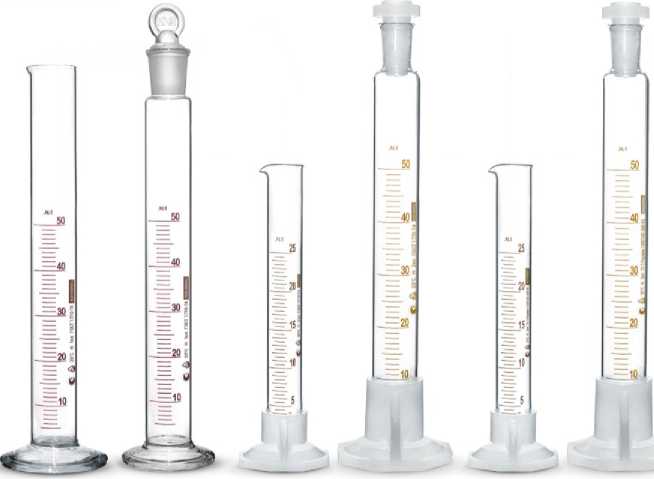

Рисунок 1 - Общий вид цилиндров Пломбирование цилиндров не предусмотрено.
Метрологические и технические характеристики Метрологические и технические характеристики цилиндров, изготовляемых по ГОСТ1770-74, приведены в таблицах 1 и 2Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Вместимость цилиндров исп. 1,2,2 а, мл |
5 |
10 |
25 |
50 |
100 |
250 |
500 |
1000 |
2000 |
|
Вместимость цилиндров исп. 3,4, 4а, мл |
- |
- |
25 |
50 |
100 |
250 |
- |
- |
- |
|
Цена наименьшего деления, мл |
0,1 |
0,2 |
0,5 |
1,0 |
1,0 |
2,0 |
5,0 |
10,0 |
20,0 |
|
Объем, соответствующий нижней отметке, мл |
0,5 |
1,0 |
3,0 |
5,0 |
10,0 |
20,0 |
50,0 |
100,0 |
200,0 |
|
Пределы допускаемой абсолютной погрешности измерений объема при температуре +20°С для 1 класса, см3 |
±0,10 |
±0,10 |
±0,25 |
±0,25 |
±0,50 |
±1,25 |
±2,50 |
±5,00 |
±10,00 |
|
Пределы допускаемой абсолютной погрешности измерений объема при температуре +20°С для 2 класса, см3 |
±0,10 |
±0,20 |
±0,50 |
±1,00 |
±1,00 |
±2,00 |
±5,00 |
±10,00 |
±20,00 |
Таблица 2-Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Вместимость цилиндров исп. 1,2,2 а, мл |
5 |
10 |
25 |
50 |
100 |
250 |
500 |
1000 |
2000 |
|
Вместимость цилиндров исп. 3,4, 4а, мл |
- |
- |
25 |
50 |
100 |
250 |
- |
- |
- |
|
Диаметр, не более, мм |
30 |
40 |
45 |
50 |
60 |
70 |
90 |
115 |
140 |
|
Высота, не более, мм |
115 |
140 |
170 |
200 |
260 |
335 |
390 |
470 |
570 |
|
Срок службы, лет |
До физического износа | ||||||||
Метрологические и технические характеристики цилиндров, изготовляемых по ТУ 3 Украины 14307481.005-95, приведены в таблицах 3 и 4.
Таблица 3 -Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Вместимость цилиндров исп. 1,2,3, мл |
10 |
25 |
50 |
100 |
100 |
250 |
500 |
|
Цена наименьшего деления, мл |
0,1 |
0,5 |
1,0 |
1,0 |
1,0 |
2,0 |
5,0 |
|
Объем, соответствующий нижней отметке, мл |
0,2 |
3,0 |
5,0 |
10,0 |
2,0 |
20,0 |
50,0 |
|
Пределы допускаемой абсолютной погрешности измерений объема при температуре +20°С для 2 класса, см3 |
±0,10 |
±0,50 |
±1,00 |
±1,00 |
±1,00 |
±2,00 |
±5,00 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Вместимость цилиндров исп. 1,2,3, мл |
10 |
25 |
50 |
100 |
100 |
250 |
500 |
|
Диаметр, не более, мм |
40 |
45 |
50 |
60 |
60 |
70 |
90 |
|
Высота, не более, мм |
153 |
170 |
200 |
260 |
247 |
335 |
390 |
|
Срок службы, лет |
До физического износа | ||||||
наносится на цилиндр при градуировке трафаретным методом и (или) в паспорт/ свидетельство о поверке.
Комплектность средства измерений
Таблица 5 -Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндры мерные лабораторные стеклянные 1 -го и 2-го класса точности |
- |
по заказу |
|
Упаковка |
- |
групповая/индивидуальная |
|
Методика поверки |
009-21-19 МП |
1 экз.(по требованию) |
|
Паспорт / Свидетельство о поверке |
- |
1 экз. |
осуществляется по документу 009-21-19 МП «Цилиндры мерные лабораторные стеклянные 1го и 2-го класса точности. Методика поверки с Изменением №1», утвержденная ФГУП «ВНИИМС» 02.04.2020 г.
Основное средство поверки - лабораторные весы класса точности 1 - специальный по ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений (ГСИ). Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания (с Поправкой).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт средства измерений и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к цилиндрам мерным лабораторным стеклянным 1-го и 2-го класса точностиПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Технические условия. Технические условия ТУ 3 Украины 14307481.005-95 Цилиндры мерные лабораторные стеклянные. Технические условия ИзготовительЧастное акционерное общество «СТЕКЛОПРИБОР» (ЧАО «СТЕКЛОПРИБОР»), Украина
Адрес: ул. Озерная, 18, г. Заводское, Лохвицкий район, Полтавская область, Украина, 37240
ЗаявительОбщество с ограниченной ответственностью «ПРОМТЕХ» (ООО «ПРОМТЕХ»)
ИНН 5018182537
Адрес: 117198, г. Королев, Московская область, г. Королев, мкрн Болшево, ул. Маяковского д.10А, помещение XI
Тел./факс: +7 (903) 679-90-23
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п. «29» июня 2020 г.
