Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» мая 2020 г. № 972

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные тензометрические для статического взвешивания МТ

Весы электронные тензометрические для статического взвешивания МТ (далее — весы) предназначены для определения массы различных грузов, включая почтовые отправления при оказании услуг почтовой связи, а также определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара.

Описание средства измерений

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Конструктивно весы состоят из следующих функциональных узлов:

• - грузоприемное устройство (далее — ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик);

-электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости товара на основе заранее введенной оператором цены за единицу товара;

• - показывающее устройство;

• - клавиатура оператора.

В зависимости от модификации функциональные узлы выполнены либо в отдельном корпусе, либо объединены в одном корпусе с другими узлами.

Обозначение модификаций весов имеет следующий вид: МТ 30 В1ЖАЧ (2/5; 230x320, нерж) Значение максимальной нагрузки, кг:________________________________I

0,6; 1,5; 3; 6; 15; 30.

Назначени е:

В - простого взвешивания;

М - торговые.

Расположение дисплея:

Индекс отсутствует - два дисплея (для продавца и покупателя)

1 - исполнение с одним дисплеем;

Г - исполнение с выносным дисплеем (радиоканал).

Тип дисплея:

Ж - жидкокристаллический дисплей;

Д - светодиодный дисплей.

Тип питания:

Индекс отсутствует - питание от сети, нет встроенной батареи;

А - питание от сети, наличие встроенной батареи.

Наличие печатающего устройства:

Индекс отсутствует - нет печатающего устройства;

Ч - исполнение с печатающим устройством. Поверочное деление, г:

0,2; 0,5; 1; 2; 5; 10 для однодиапозонных весов;

0,1/0,2; 0,2/ 0,5; 0,5/1; 1/2; 2/5; 5/10; для 2-х интервальных весов.

Размеры грузоприемной платформы, мм, ДхШ в соответствии с таблицей 4

(например: 225х185; 230х290; 230х290; 230х320; 300х230; 355х235; 185х140; 125х145; 220х270; 230х330; 320х220)

Тип корпуса

Индекс отсутствует — пластмассовый корпус;

нерж — корпус из нержавеющей стали.

Модификации весов, в зависимости от исполнения, могут отличаться метрологическими и техническими характеристиками (в соответствии с таблицами 2 - 4), и/или цветом корпуса, набором и расположением функциональных клавиш клавиатуры оператора.

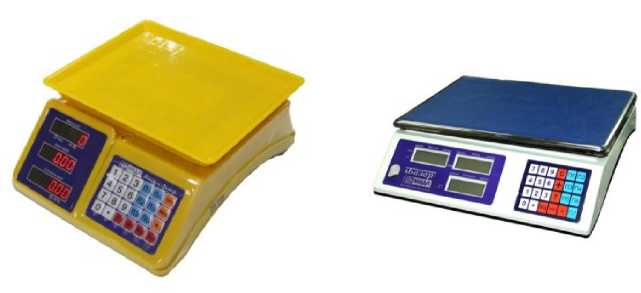

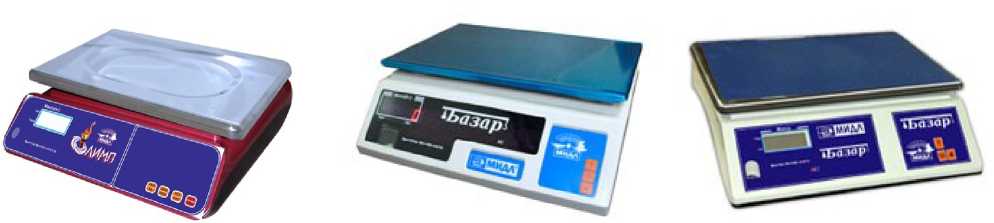

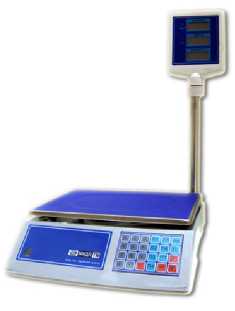

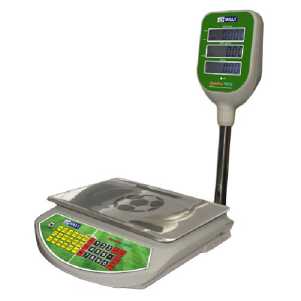

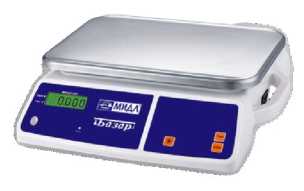

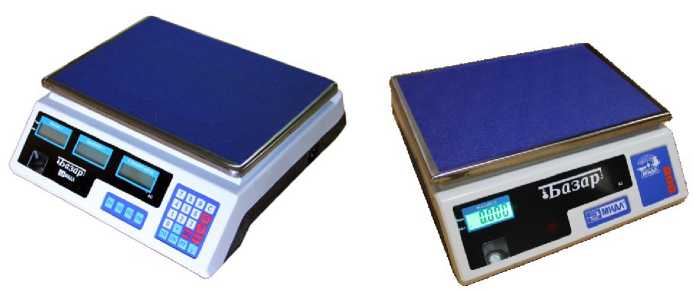

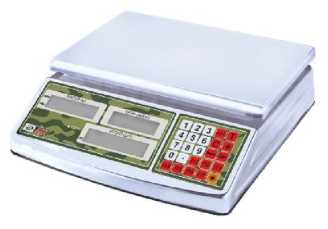

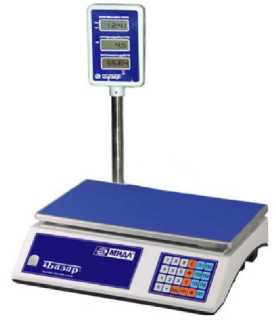

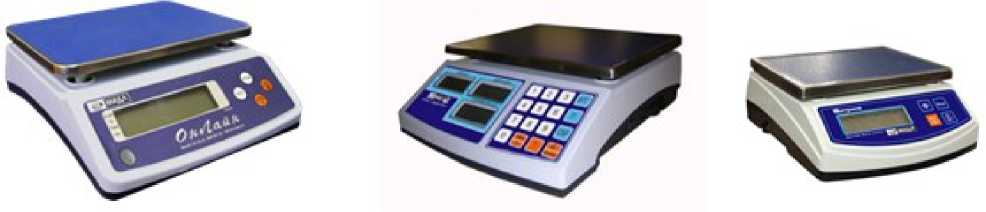

Общий вид весов и примеры обозначений представлены на рисунках 1 - 3.

МТ 30 МГДА (5/10; 230х320)

МТ 15 В1ДА (2/5; 230x320)

МТ 6 В1ДА (1; 225х185, нерж.)

МТ 6 ВДА (1/2; 230х290)

МТ 30 ВЖА (5/10; 230х330)

МТ 30 МГДА (5/10; 230х330)

МТ 15 МГЖА (2/5; 230х330)

МТ 30 МДА (5/10; 230х300)

МТ 3 В1ДА (0,5/1; 125х145)

МТ 30 МДА (5; 300х230)

МТ 15 МЖА (2/5; 230х330)

МТ 6 МГЖА (1; 340х230)

МТ 6 МДА (1; 325х230)

МТ 30 МГДА (5; 230х330)

МТ 15 МГЖА (2; 325х230)

МТ 15 ВЖА (2; 230х330)

МТ 15 МЖА (2; 355х235)

МТ 15 ВДА (2; 230х330)

МТ 6 МЖА (1; 230х330)        МТ 30 ВЖА (5; 230х330)

МТ 15 ВЖА (2/5; 300х230)

МТ 15 МЖА (2/5; 300х230)

МТ 6 В1ДА (1/2; 230х320)

МТ 30 ВЖА (5; 230х330)

МТ 6 ВДА (1/2; 220х270) МТ 15 МЖА (2/5; 220х270) МТ 0,6 В1ЖА (0,1/0,2; 185х140)

Рисунок 3 — Общий вид весов (пример)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - устройство автоматической установки нуля (Т.2.7.2.3);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

• - устройство установки по уровню (Т.2.7.1).

• - вычисление стоимости — для весов с индексом М в обозначении модификации (Т.1.2.8).

Класс точности, значение максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочное деление e (ei поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку и лицевую панель весов.

На корпус весов дополнительно может наноситься их торговое наименование.

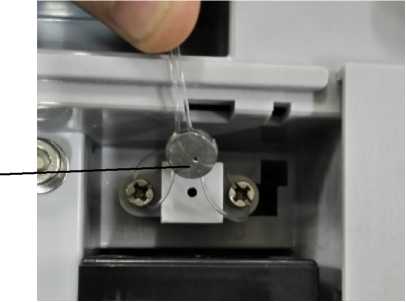

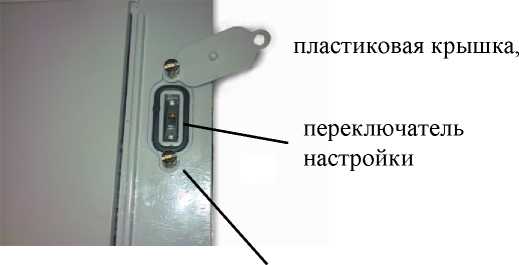

Примеры схемы пломбировки весов рисунке 4.

от несанкционированного доступа приведены на

винты с отверстиями для установки пломбы

чашевидная оснастка с пломбой

Свинцовая пломба (Ограничивает доступ к переключателю настройки весов)

Рисунок 4 — Примеры схем пломбировки весов от несанкционированного доступа

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1—2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 — Идентификационные данные ПО

Таблица 2 — Однодиапазонные весы

Таблица 3 — двух интервальные (диапазонные) весы

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Ввод в эксплуатацию» руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности   М1

по ГОСТ OIML R 111-1—2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель весов в виде наклейки, и/или на свидетельство о поверке средств измерений, и/или в виде оттиска поверительного клейма в соответствующий раздел паспорта, и/или на пломбу (свинцовую/пластиковую или мастичную).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-012-56692889-2012 «Весы электронные тензометрические для статического взвешивания МТ. Технические условия»

Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»)

ИНН 7706235166

Адрес: 141730 Московская область, г. Лобня, ул. Железнодорожная д.10, помещение № 1

Тел./факс: (495) 988-52-88

Web-сайт: middle.ru

Е-mail: middle@middle.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон (факс): (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 мая 2020 г.                                                  у. 972

Москва

О переоформлении свидетельства об утверждении типа средств измерений № 50033/1 «Весы электронные тензометрические для статического взвешивания МТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «МИДЛиК» от 24 марта 2020 г. № 33 и № 34, приказываю:

• 1.  Внести изменения в описание типа на весы электронные тензометрические для статического взвешивания МТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 52873-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить методику поверки по документу Приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытани» и распространить действие документа на весы электронные тензометрические для статического взвешивания МТ, находящиеся в эксплуатации и вновь выпускаемые.

• 3. Переоформить свидетельство об утверждении типа № 50033/1 «Весы электронные тензометрические для статического взвешивания МТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52873-13, в связи с заменой документа на поверку.

• 4. Управлению государственного надзора и контроля (А. М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.
