ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN (далее -магнитометр) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля.

Принцип действия магнитометра основан на измерении величины электрического напряжения второй гармоники, возникающей в измерительной обмотке преобразователя и пропорциональной разности значений магнитной индукции в геометрических центрах полузондов. Разностное измерение магнитной индукции постоянного неоднородного магнитного поля позволяет проводить оценку уровня остаточной намагниченности изделий, а также выявлять локальные магнитные полюса.

Магнитометр состоит из электронного блока, выполненного в корпусе из АБС-пластика, и дифференциального феррозондового преобразователя (далее - преобразователя), представляющего собой две катушки с пермаллоевыми сердечниками (полузонды), размещенные на одной оси. Расстояние между полузондами 20+1 мм. Преобразователь подключается к электронному блоку с помощью кабеля.

Электронный блок обеспечивает генерацию тока для возбуждения первичной обмотки преобразователя, измерение величины электрического напряжения второй гармоники и вывод результатов измерений на двухстрочный жидкокристаллический индикатор. Электрическое питание магнитометра осуществляется от двух батарей типа АА напряжением (3-0,7) В.

Магнитометр изготавливается в двух исполнениях, отличающихся конструкциями преобразователей:

• - магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

• - магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.

Общий вид магнитометров с различным дизайном лицевой панели электронного блока, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение магнитометра выполняет следующие функции: выбор режимов работы магнитометра, калибровка магнитометра, обеспечение процедуры измерений и запись результатов измерений в память магнитометра, контроль напряжения питания магнитометра.

Конструкция магнитометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Лист № 2

Всего листов 5 Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель электронного блока магнитометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу НКЖЛ.411171.003 РЭ "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Руководство по эксплуатации" раздел 8 "Методика поверки", утверждённому ФБУ "УРАЛТЕСТ" 10 апреля 2015 года.

Основные средства поверки:

- рабочий эталон градиента магнитной индукции 1-го разряда по ГОСТ 8.030-2013, диапазон воспроизводимых значений разности магнитной индукции от 10 до 2000 мкТл (на расстоянии +10 мм по оси меры от центра меры), относительная погрешность (неопределённость) дН

постоянной меры по градиенту магнитной индукции (составляющая    -) не более +2 %,

дх

относительное изменение постоянной на расстоянии +10 мм по оси меры от центра меры не более +1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.030-2013 "ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции"

ТУ 4222-003-92466551-2014 "Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Технические условия"

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан")

ИНН 7729683855

Адрес: 107023, Москва, ул. Буженинова, дом 2

Телефон: (495) 514-56-43, (495) 964-04-84, (916) 839-73-72

E-mail: info@aka-scan.ru

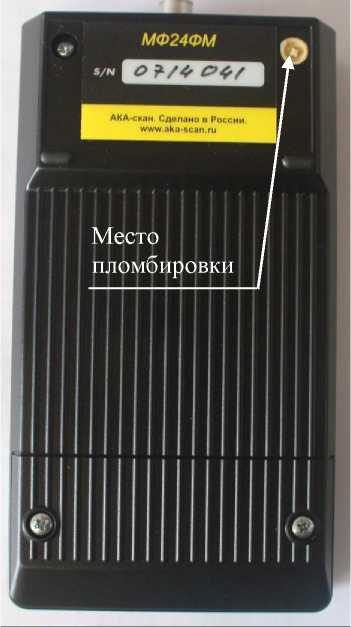

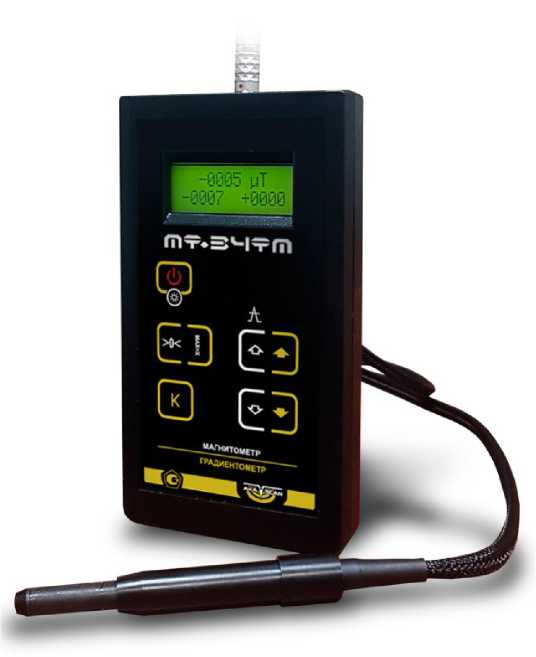

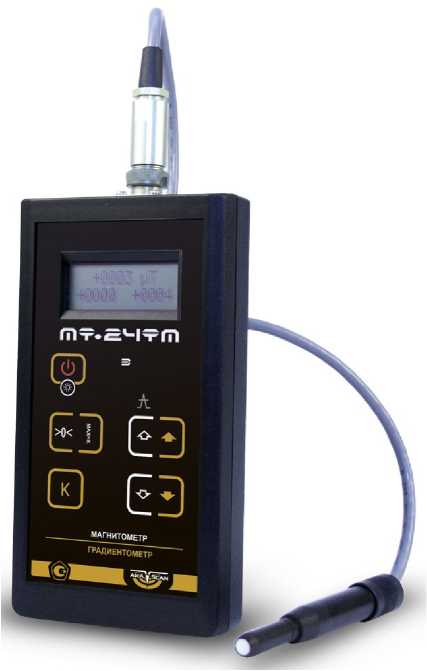

Рисунок 1 - Фотографии общего вида магнитометра и схема пломбировки от несанкционированного доступа

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение "Государственный региональный центр

стандартизации, метрологии и испытаний в Свердловской области" (ФБУ "УРАЛТЕСТ")

Адрес: 620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а

Телефон: (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Аттестат аккредитации ФБУ "УРАЛТЕСТ" по проведению испытаний средств измерений

в целях утверждения типа (рег. № записи в реестре аккредитованных лиц) 30058-13 от 21.10.2013 г.
