ПРИКАЗ.
О продлении срока действия свидетельства об утверждении типа СИ на новый срок
О переоформлении свидетельства об утверждении типа СИ
Контроллеры отказоустойчивые программируемые TRICON
Приказы по основной деятельности по агентству Вн. Приказ № 891 от 12.05.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ12 мая 2020 г.
№ 891
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 58920 «Контроллеры отказоустойчивые программируемые TRICON» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Шнейдер Электрик Системе» от 18 февраля 2020 г. б/н приказываю:
-
1. Внести изменения в описание типа на контроллеры отказоустойчивые программируемые TRICON, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60808-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 58920 «Контроллеры отказоустойчивые программируемые TRICON» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 58920
«Контроллеры отказоустойчивые программируемые TRICON», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60808-15, в связи с переименованием изготовителя с фирмы «Invensys Systems Inc.», США на фирму «Schneider Electric Systems USA, Inc.», США.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------\
Подлинник электронного документе, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2020 г. № 891
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры отказоустойчивые программируемые TRICON Назначение средства измеренийКонтроллеры отказоустойчивые программируемые TRICON (далее -контроллеры) предназначены для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов от термопар, частоты периодических сигналов, а также для регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов.
Описание средства измеренийОтказоустойчивость контроллеров TRICON основана на архитектуре с тройным модульным резервированием (ТМР). Каждый модуль содержит три независимых канала. Каждый канал входного модуля получает данные о параметрах контролируемого технологического процесса и передает их на соответствующий главный процессор. Все три главных процессора соединены между собой высокоскоростной шиной TRIBUS. TRIBUS передает копии всех аналоговых и цифровых входных сигналов на каждый главный процессор, и затем сравнивает выходные данные с каждого главного процессора. Главные процессоры производят мажоритарную выборку входных сигналов, выполняя заданную программу управления, и посылают обработанные сигналы на выходные модули, где также производится мажоритарная выборка. Это позволяет выявлять и компенсировать любые ошибки. Кроме того, для каждого модуля ввода/вывода контроллер может поддерживать дополнительный модуль, находящийся в режиме «горячего» резерва, т.е. при неисправности основного модуля управление передается на резервный.
Контроллеры обеспечивают восприятие измерительной информации, представленной сигналами силы и напряжения постоянного тока, сигналами термопар и термопреобразователей сопротивления различных градуировок; преобразование двоичных кодов в аналоговые сигналы силы постоянного тока; восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Контролеры могут использоваться в технологических процессах с критическими условиями, которые предъявляют жесткие требования к безопасности и непрерывности функционирования, например, в системах противоаварийной защиты установок на нефтеперерабатывающих, нефтехимических предприятиях, в системах защиты противопожарной безопасности паровых котлов и бойлеров, в системах автоматического регулирования скорости вращения турбомашинного оборудования, системах антипомпажной защиты центробежных компрессоров (имеется сертификат соответствия № ТС RU C-US.AA87.B.01178, серия RU № 0743819 со сроком действия до 01.10.2023 г., выданный НАНИО «Центр по сертификации взрывозащищённого и рудничного электрооборудования», г. Люберцы).

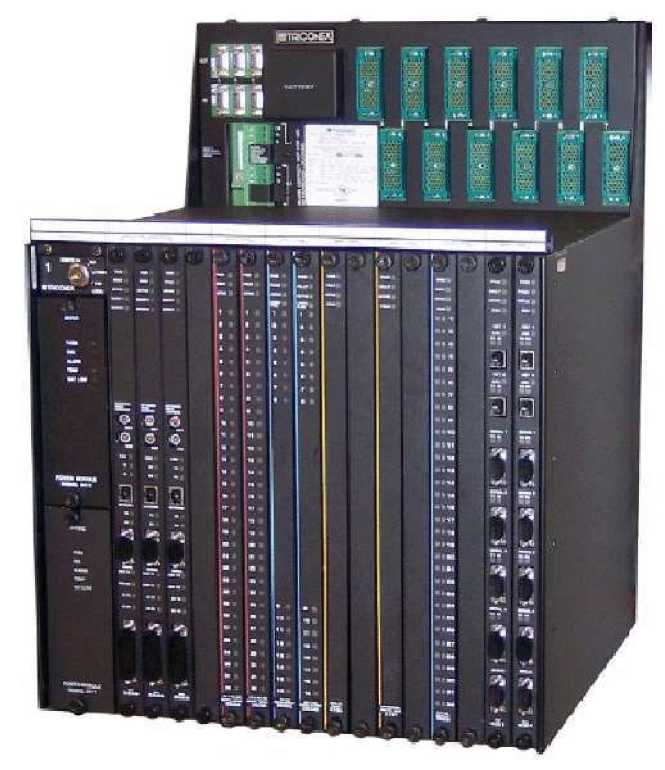

Общий вид контроллеров представлен на рисунке 1.
Рисунок 1 - Общий вид контроллеров
Контроллеры имеют маркировку взрывозащиты 2ExnA[nL]IIBT4 X.
Пломбирование контроллеров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) контроллеров состоит из внутреннего программного обеспечения (ВПО) модулей и ПО верхнего уровня, загружаемого в ПК.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, доступ к нему отсутствует (уровень защиты «средний» - по Р 50.2.077-2014).
Метрологические характеристики измерительных модулей контроллеров, указанные в таблицах 2-4, нормированы с учетом ВПО.
Внешнее программное обеспечение состоит из пакета программ TriStation 1131, а также программы Enhanced Diagnostic Monitor. Оно не влияет на метрологические характеристики контроллеров, не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО. Идентификационные данные внешнего ПО указаны в таблице 1.
Пакет TriStation 1131 позволяет выполнять:
-
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазоны измерений или воспроизведения сигналов, типы подключаемых измерительных преобразователей и др.);
-
- конфигурирование систем промышленной связи;
- программирование логических задач контроллеров на языках функциональных блок-схем (FBD), схем релейной логики (LD), структурированного текста (ST) и причинно-следственных матриц (CEMPLE);
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы, построенной да контроллерах;
- установку парольной защиты от несанкционированного доступа.
Программа Enhanced Diagnostic Monitor осуществляет мониторинг состояния аппаратных средств контроллеров и позволяет пользователям выполнять поиск неисправностей во время технического обслуживания.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки) |
Значения | |
Идентификационное наименование ПО |
TriStation 1131 |
Enhanced Diagnostic Monitor |
Номер версии (идентификационный номер) ПО |
не ниже 4.11.0 |
Не ниже 2.9.0 |
Цифровой идентификатор ПО |
номер версии |
Метрологические характеристики измерительных модулей контроллеров приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики измерительных модулей контроллеров
Модуль |
Сигналы |
Пределы допускаемой приведённой погрешности в рабочем диапазоне температур (от 0 до +60 °С) |
Примечание | |
На входе |
На выходе | |||
3700А 32 аналог. вх. канала |
от 0 до 5 В (+6% превышение диапазона) |
12 бит |
±0,15 % от диапазона |
Rb\ > 30 МОм |
от 0 до 20 мА |
Rшунт=250 Ом | |||
3700 |
от 0 до 5 В |
12 бит |
±0,15 % от диапазона |
Rb\ > 30 МОм |
от 0 до 20 мА |
Rшунт=250 Ом | |||
3701 32 аналог. вх. канала |
от 0 до 10 В |
12 бит |
±0,15 % от диапазона |
Rb\ > 30 МОм |
от 0 до 20 мА |
R-шунт 500 Ом | |||
3703Е 16 аналог. вх. каналов |
от 0 до 5 В от 0 до 10 В 1) (+6% превышение диапазона) |
12 бит |
±0,15 % от диапазона |
Rb\ > 30 МОм |
от 0 до 20 мА |
Rшунт=250 Ом (для 5 В) Riiivin 500 Ом (для 10 В) |
Модуль |
Сигналы |
Пределы допускаемой приведённой погрешности в в рабочем диапазоне температур (от 0 до +60 °С) |
Примечание | |
На входе |
На выходе | |||
3704Е 64 аналог. вх. канала |
от 0 до 5 В от 0 до 10 В 1) (+6% превышение диапазона) |
12 бит |
±0,25 % от диапазона |
Rex > 30 МОм |
от 0 до 20 мА |
Rшунт=250 Ом (для 5В) Rшунт=500 Ом (для 10В) | |||
3706А 32 вх. канала термопар |
Сигналы от термопар J, K, T -см. табл.3 |
16 бит |
см. табл.3 |
Rex > 22 МОм |
3708Е 16 вх. каналов термопар |
Сигналы от термопар J, K, T, E - см. табл.3 |
16 бит |
см. табл.3 |
Rex > 30 МОм |
3720 64 аналог. вх. канала |
от 0 до 5 В (+6% превышение диапазона) |
12 бит 14 бит |
±0,15 % от диапазона |
Rex > 10 МОм |
от 0 до 20 мА (+6% превышение диапазона) |
Rшунт=250 Ом | |||
3721 32 аналог. вх. канала |
от 0 до 5 В от минус 5 до 5 В1) (+6% превышение диапазона) |
12 бит 14 бит |
±0,15 % от диапазона |
Rex > 10 МОм |
от 0 до 20 мА (+6% превышение диапазона) |
Rшунт=250 Ом | |||
3805Е 8 аналог. вых. каналов |
12 бит |
от 4 до 20 мА (+6% превышение диапазона) |
±0,25 % от значения 21,2 мА |
И.нагр - см. табл. 4 |
3805H 8 аналог. вых. каналов |
12 бит |
от 4 до 20 мА (+6% превышение диапазона) |
±0,25 % от значения 21,2 мА |
И.нагр - см. табл. 4 |
Модуль |
Сигналы |
Пределы допускаемой приведённой погрешности в в рабочем диапазоне температур (от 0 до +60 °С) |
Примечание | |
На входе |
На выходе | |||
3806Е 6 (от 4 до 20 мА) и 2 (от 20 до 320 мА) аналог. вых. канала |
12 бит |
от 4 до 20 мА, от 20 до 320 мА (+6% превышение диапазона) |
±0,25 % от значения 21,2 мА (в диапазоне от 4 до 20 мА) или от значения 339,2 мА (в диапазоне от 16 до 320 мА) |
И.нагр - см. табл. 4 |
3807 4 аналог. вых. каналов |
13 бит |
от минус 60 до 60 мА |
±0,25 % от диапазона |
И-нагр 150 Ом при ±60 мА 1 кОм при ±9 мА 9 кОм при ±1 мА |
3510 8 каналов импульсных входов |
от 20 до 20000 Гц |
16 бит |
±0,01 % (в диапазоне от 1000 до 20000 Гц) |
амплитуда имп. от 2,0 до 200 В, скважность от 10 до 90 % |
3511 8 каналов импульсных входов |
от 20 до 20000 Гц |
16 бит |
±0,01 % (в диапазоне от 1000 до 20000 Гц) |
амплитуда имп. от 1,5 до 200 В, скважность от 10 до 90 % |
3515 32 вх. канала счетчиков импульсов |
от 0 до 2147483647 (231 -1) имп. |
31 бит |
±2 имп. (для активного модуля) |
диапазон входных частот от 0 до 1 кГц |
Примечания:
-
1) напряжение выбирается при помощи программного обеспечения TRISTATION;
-
2) модули цифрового входа и выхода, модуль релейного выхода, процессоры, блоки питания и другие вспомогательные узлы не являются измерительными компонентами и не требуют свидетельства об утверждении типа.
Таблица. 3 - Диапазоны измерений сигналов от термопар
Модуль |
Тип термопары |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С |
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур (от 0 до +60 °С), °С |
3706А |
J |
от минус 157 до 0 от 0 до +1093 |
±2,8 ±2,3 |
±3,9 ±2,8 |
K |
от минус 157 до 0 от 0 до +1371 |
н- н- |
±5,0 ±3,4 | |
T |
от минус 157 до 0 от 0 до +400 |
±2,8 ±1,7 |
±5,0 ±2,8 | |
3708Е |
J |
от минус 150 до 0 от 0 до +760 |
±1,7 |
±5,0 ±3,1 |
K |
от минус 150 до 0 от 0 до +1370 |
±2,3 |
±4,5 ±3,9 | |
T |
от минус 161 до 0 от 0 до +400 |
±1,7 |
±4,8 ±2,5 | |
E |
от минус 200 до 0 от 0 до +999 |
±1,7 |
±4,5 ±2,8 |
Примечание - Пределы допускаемой абсолютной погрешности даны с учетом погрешности канала компенсации температуры холодного спая.
Таблица 4 - Значения сопротивления нагрузки для модулей 3805Е, 3806
Напряжение питания выходного контура, В |
Сопротивление нагрузки, Ом | ||
Модуль 3805Е |
Модуль 3806 | ||
от 4 до 20 мА |
от 16 до 320 мА | ||
>20 |
250 |
< 275 |
< 15 |
>25 |
500 |
< 475 |
< 25 |
>30 |
750 |
< 650 |
< 40 |
>35 |
1000 |
< 825 |
< 50 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
-напряжение переменного тока, В
|
от 22 до 31 от 95 до 180 от 80 до 140 от 185 до 285 от 47 до 63 |
Потребляемая мощность, габаритные размеры и масса |
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации контроллера |
Наименование характеристики |
Значение |
Рабочие условия: - температуры окружающей среды, °С |
от 0 до +60 |
- относительная влажность при температуре +35 °С (без конденсации), % |
от 5 до 95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
- температура хранения с батареями, °С |
от -40 до +75 |
- температура хранения без батарей, °С |
от -40 до +85 |
Частота обновления входных данных, мс - для модулей 3700А, 3701, |
55 |
- для модулей 3703Е, 3706А, 3708Е, |
50 |
- для модулей 3704Е, |
75 |
- для модулей 3511 |
25 |
наносится на лицевую панель контроллера и на руководство по эксплуатации методом наклейки или типографским способом.
Комплектность средства измеренийКомплектность контроллеров TRICON определяется индивидуальным заказом.
В комплект поставки могут входить компоненты, перечисленные в таблице 6.
Таблица 6 - Комплектность контроллеров
Наименование |
Обозначение |
Количество |
Монтажные каркасы |
8110, 8120Е, 8111, 8100-1, 8112, 8121 |
комплектация согласно заказа |
Крышка для пустого слота монтажного каркаса |
8105 | |
Комплект кабелей (3 шт.) расширения шины ввода/вывода |
9000, 9001 | |
Модули питания |
8310, 8311, 8312 | |
Процессорные модули |
3008,3009 | |
Улучшенный интеллектуальный коммуникационный модуль (Modbus) |
4119A | |
Сетевые коммуникационные модули |
4351A, 4352A, 4351B, 4352B, 4353, 4354, 4610 | |
Модуль безопасного управления |
4409 | |
Комплект сетевых принадлежностей |
7600-3 | |
Комплекты ведущих модулей удаленного расширения (3 модуля) |
4200-3, 4210-3 | |
Комплекты ведомых модулей удаленного расширения (3 модуля) |
4201-3, 4211-3 | |
Интерфейсные модули |
2770Н, 2750-2Н, 2870Н | |
Мультиплексор HART |
2071Н | |
Модули дискретного входа |
3501Е/,3501Т, 3502Е, 3503Е, 3504Е, 3505Е, 3564 | |
Модуль импульсного входа |
3510, 3511 | |
Модуль-счетчик импульсов |
3515 |
Наименование |
Обозначение |
Количество |
Модули дискретного выхода |
3601Е/,3601Т, 3603В, 3603Е/,3603Т, 3604Е, 3607Е, 3611Е, 3613E, 3614E, 3615E, 3617Е, 3623/,3623Т, 3624, 3625/,3625А, 3636R, 3636T, 3664, |
комплектация |
3674, |
согласно | |
Модуль релейного выхода |
3636R/,3636T |
заказа |
Модули унифицированного |
3700, 3700А, 3701, 3703Е, 3704Е, | |
аналогового входа |
3720, 3721 | |
Модули ввода сигналов термопар |
3706А, 3708Е | |
Модуль аналогового выхода |
3805Е/,3805Н, 3806E, 3807 | |
Комплект программного обеспечения | ||
Руководство по эксплуатации |
1 шт. |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утверждённому ФГУП «ВНИИМС».
Основные средства поверки:
-
- калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее рег. №) 22125-01;
-
- мультиметр цифровой Fluke 8845А, рег. № 57943-14;
-
- генератор сигналов низкочастотный прецизионный Г3-122, рег. № 10237-85;
-
- частотомер электронно-счётный Ч3-63/1, рег. № 9084-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к контроллерам отказоустойчивым программируемым TRICONГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
ИзготовительФирма «Schneider Electric Systems USA, Inc.», США
Адрес: 84 State Street, Boston, MA 02109, USA
ЗаявительООО «Шнейдер Электрик Системс»
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 781-86-40
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«12» мая 2020 г.
М.п.
