ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты измерительные «Смарт-зонды Testo» предназначены для измерений температуры, относительной влажности воздуха, скорости воздушного потока, дифференциального давления и избыточного давления в системах отопления, вентиляции и кондиционирования.

Комплекты измерительные «Смарт-зонды Testo» представляют собой набор измерительных модулей (далее смарт-зондов), каждый из которых выполняет измерение одного или двух параметров, и мобильного устройства (смартфона или планшета), рисунок 2.

Каждый смарт-зонд состоит из электронного блока, одного или двух первичных преобразователей (датчиков) и беспроводного модуля Bluetooth. Принцип действия смарт-зондов основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающих в электронный блок, который преобразует их в цифровой сигнал и передает по беспроводному каналу Bluetooth на мобильное устройство на расстоянии до 20 метров от объекта измерений.

Смарт-зонды выпускаются в пластмассовых корпусах, на которых располагаются световой LED-индикатор и кнопка включении/выключения. Смарт-зонды не имеют собственного экрана, индикация результатов измерений возможна только на экране смартфона или планшета через мобильное приложение Testo Smart Probes. Питание смарт-зондов осуществляется от батареек.

Смарт-зонды, входящие в комплект измерительный «Смарт-зонды Testo», могут иметь следующие модификации, общий вид которых представлен на рисунке 1:

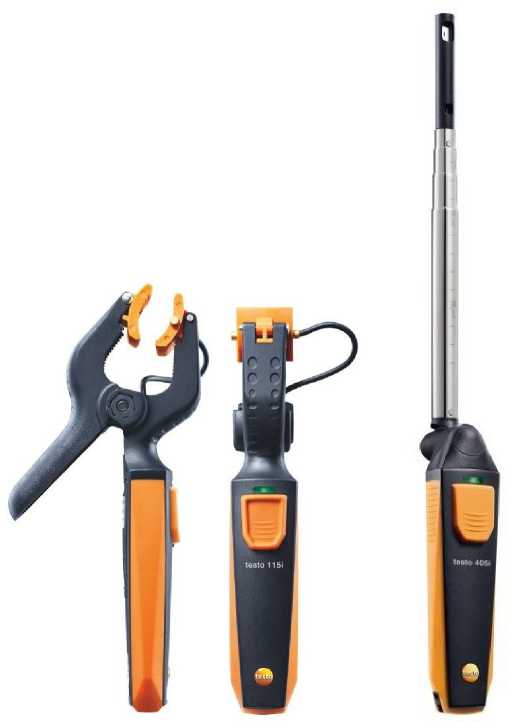

Смарт-зонд Testo 115i - предназначен для измерений температуры поверхности трубопроводов диаметров от 6 до 35 мм и представляет собой контактный термометр.

Смарт-зонд Testo 405i - предназначен для измерений температуры и скорости потока воздуха; представляет собой анемометр с обогреваемой струной. Имеет телескопическую трубку длиной до 400 мм.

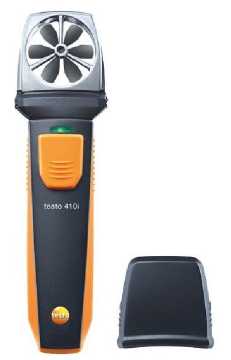

Смарт-зонд Testo 410i - предназначен для измерений температуры и скорости потока воздуха и представляет собой анемометр с крыльчаткой.

Смарт-зонд Testo 510i - предназначен для измерений разности давлений.

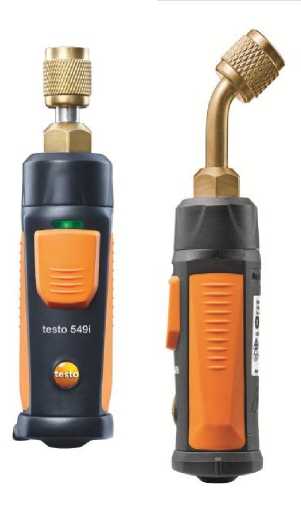

Смарт-зонд Testo 549i - предназначен для измерений избыточного давления.

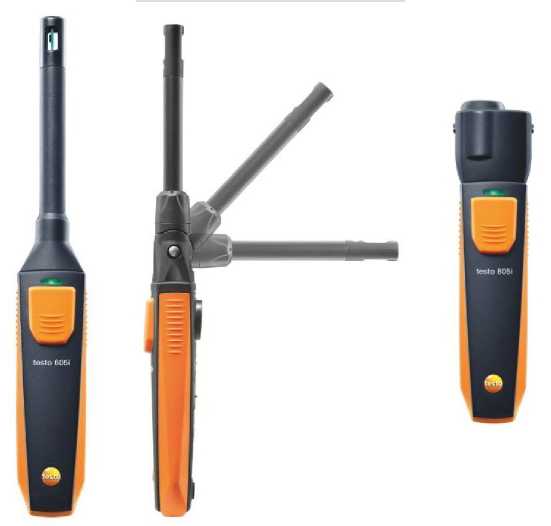

Смарт-зонд Testo 605i - предназначен для измерений температуры и относительной влажности воздуха.

Смарт-зонд Testo 805i - предназначен для неконтактных измерений температуры.

Смарт-зонд Testo 905i - предназначен для измерений температуры неагрессивных газовых сред.

Смарт-зонд Смарт-зонд Testo 115i Testo 405i

Смарт-зонд

Testo 410i

Смарт-зонд

Testo 549i

Рисунок 1 - Общий вид смарт-зондов Testo

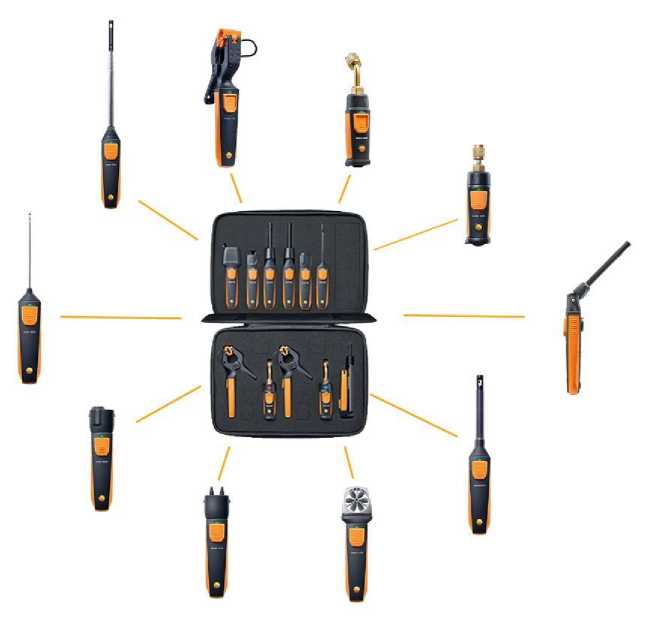

Рисунок 2 - Комплект измерительный «Смарт-зонды Testo»

Программное обеспечение (ПО) комплектов измерительных «Смарт-зонды Testo» состоит из ПО смарт-зонда и ПО мобильного приложения.

Внутреннее (встроенное) программное обеспечение (ПО) смарт-зондов, устанавливается при их изготовлении и не имеет возможности считывания и модификации.

Конструкция смарт-зондов исключает возможность несанкционированного влияния на их ПО и измерительную информацию.

Идентификационные данные ПО смарт-зондов представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения смарт-зондов

Уровень защиты встроенного в смарт-зонды ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014

Лист № 4 Всего листов 6 Получить информацию об актуальной версии ПО смарт-зондов, а также считать измерительную информацию можно с помощью мобильного приложения Testo Smart Probes, устанавливаемого на мобильное устройство.

Внешнее ПО Testo Smart Probes, устанавливаемое самостоятельно на планшет или смартфон, находится в общем свободном доступе и является метрологически незначимым.

Идентификационные данные ПО мобильного приложения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения мобильного приложения

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014.

Метрологические и технические характеристики комплектов измерительных «Смарт-зонды Testo» приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Примечания:

* - метрологическая характеристика нормирована для фокусного расстояния 0,1 м; ИВ - измеренная величина

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5. Таблица 5 - Комплектность средства измерений

осуществляется по документу РТ-МП-3394-442-2016 «Комплекты измерительные «Смарт-зонды Testo». Методика поверки», утвержденному ФБУ «Ростест-Москва» 06 сентября 2016 года.

Основные средства поверки:

• - термометры сопротивления платиновые эталонные, диапазон измерений температуры от минус 50 до плюс 150 °С, 3 разряд по ГОСТ 8.558-2009;

• - измеритель температуры многоканальный прецизионный МИТ 8.10, регистрационный номер в Федеральном информационном фонде № 19736-11;

• - термостат переливной прецизионный ТПП-1, регистрационный номер в Федеральном информационном фонде № 33744-07;

• - эталонные излучатели «черное  тело»,  диапазон воспроизведения температуры

от минус 50 до плюс 250 °С, 2 разряд по ГОСТ 8.558-2009;

• - манометр грузопоршневой МП-60М, КТ 0,05, регистрационный номер в Федеральном информационном фонде № 47334-11;

• - калибратор давления пневматический Метран-505 Воздух, диапазон воспроизведения от 0,005 до 25 кПа, КТ 0,02, регистрационный номер в Федеральном информационном фонде № 42701-09;

• - термогигрометр «ИВА-6Н», регистрационный номер в Федеральном информационном фонде № 46434-11;

• - генератор влажного воздуха HygroGen 2, регистрационный номер в Федеральном информационном фонде № 32405-11;

• - установка аэродинамическая измерительная ЭМС 0,1/60, регистрационный номер в Федеральном информационном фонде № 34647-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Лист № 6 Всего листов 6 Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Техническая документация изготовителя «Testo Instruments (Shenzhen) Co. Ltd.» (Китай)

«Testo Instruments (Shenzhen) Co. Ltd.», Китай

Адрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District, SHENZHEN Postal Code 518107 Телефон +86 755 26 62 67 60

E-mail: info@testo.com.cn

Web-сайт: www.testo.com

ООО «Тэсто Рус»

ИНН 7725553742

Адрес: 115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1

Телефон +7(495) 221-62-13, факс +7(495) 221-62-16

E-mail: info@testo.ru

Web-сайт: www.testo.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г.Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 ноября 2019 г.                                                _Vo 2Т19

Москва

О внесении изменений в описание типа средства на комплекты измерительные «Смарт-зонды Testo»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Тэсто Рус» от 07 октября 2019 г. № ИСХ-ЗС-2019-065 приказываю:

• 1. Внести изменения в описание типа на комплекты измерительные «Смарт-зонды Testo», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 66510-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель



  С.С. Голубев



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1BD7EOFB8OEA1189DOBCB6DO9O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
