№3011 от 18.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132455
О переоформлении свидетельства № 51361 об утверждении типа средств измерений "Расходомеры электромагнитные ЭМИС-МАГ 270" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3011 от 18.12.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 декабря 2019 г. № ЗОН
Москва
О переоформлении свидетельства № 51361 об утверждении типа средств измерений «Расходомеры электромагнитные ЭМИС-МАГ 270» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «ЭМИС» от 24 октября 2019 г. №№ 9942/Е/ИС/РФ, 9943/Е/ИС/РФ приказываю:
-
1. Внести изменения в описание типа расходомеров электромагнитных ЭМИС-МАГ 270, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 54036-13, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить поверку расходомеров электромагнитных ЭМИС-МАГ 270 по документу МЦКЛ.0286.МП «ГСИ. Расходомеры электромагнитные МИС-МАГ 270. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21 октября 2019 г., и распространить действие документа на расходомеры электромагнитные ЭМИС-МАГ 270, находящиеся в эксплуатации.
-
3. Переоформить свидетельство № 51361 об утверждении типа расходомеров электромагнитных ЭМИС-МАГ 270, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 54036-13, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f1 Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ________________
СВЕДЕНИЯ О С.ЕР I ИФ11КА1 Е 1)Г1
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубее Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «18» декабря 2019 г. № 3011
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры электромагнитные ЭМИС-МАГ 270Назначение средства измерений
Расходомеры электромагнитные ЭМИС-МАГ 270 (далее - расходомер) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей в целях использования полученной информации для технологических целей и учётных операций.
Описание средства измерений
Принцип действия расходомеров основан на том, что при протекании проводящей жидкости (далее - жидкость) перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока, а, следовательно, и расходу жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и электронного преобразователя сигналов (далее - ЭП). В ППР, монтируемом в трубопровод на фланцевом соединении, при помощи встроенных катушек индуктивности создаётся магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передается в ЭП, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально объёмному расходу жидкости. Внутренняя поверхность измерительного участка ППР футеруется диэлектрическим материалом. Материал футеровки подбирается в зависимости от температуры и агрессивности измеряемой среды.
Изготавливаются два варианта исполнения расходомеров: интегральное и дистанционное. В интегральном исполнении датчик и ЭП представляют собой моноблок, в дистанционном- ППР и ЭП размещаются раздельно и соединяются кабелем длиной до 150 м.
Расходомеры могут иметь следующие исполнения по типу взрывозащиты -общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное).
Расходомеры обеспечивают выполнение следующих функций:
-
- измерение объёмного расхода и объёма жидкости в прямом и обратном направлении с выдачей информации о направлении потока;
-
- отображение результатов измерений на жидкокристаллический индикатор;
-
- архивацию результатов измерений в запоминающее устройство;
-
- выдачу результатов измерений объёмного расхода и объёма жидкости в виде выходных электрических сигналов: импульсного, частотного и токового (4-20 мА), цифровых по протоколам Modbus RTU или HART;
-
- передачу измеряемых величин и архивных данных на устройства верхнего уровня по интерфейсу RS-485.

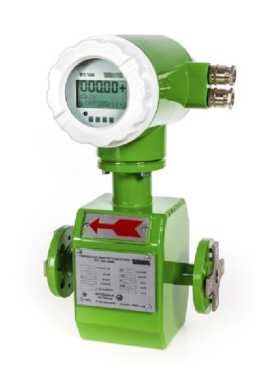

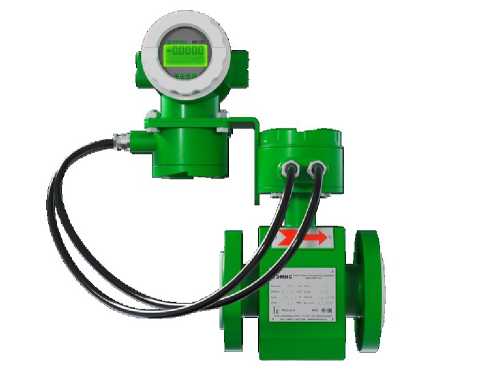

Общий вид расходомеров показан на рисунке 1.

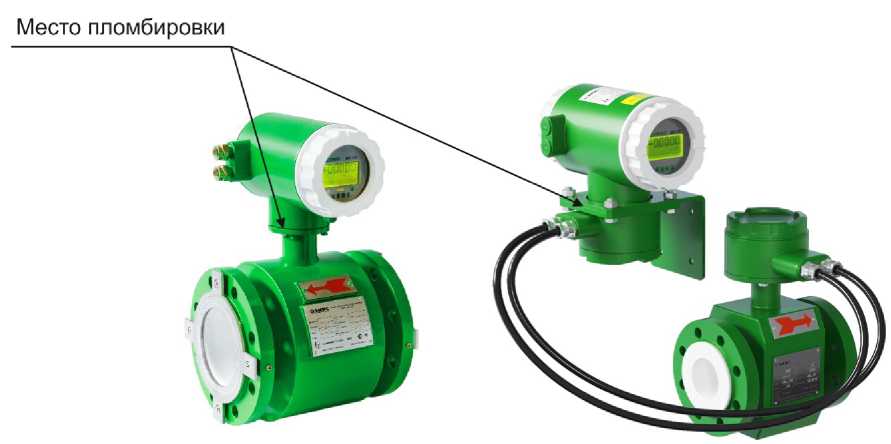

Рисунок 2 - Схема пломбировки расходомеров
Программное обеспечениеРасходомеры имеют встроенное резидентное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти электронного преобразователя расходомера при производстве.
В процессе эксплуатации ПО не может быть изменено, так как конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EM270 |
|
Номер версии ПО, не ниже |
не ниже 2.6 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, Ду, мм |
15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 450 |
|
Диапазон измерений объёмного расхода |
В соответствии с таблицей 4 |
|
Динамический диапазон измерений объёмного расхода |
1:100 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма по индикатору, частотному выходу, импульсному выходу, цифровому выходу по поддиапазонам, %:
|
±0,5 ±1,0 ±5,0 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода по токовому выходу по поддиапазонам, %:
|
±(0,2^Qmax/Q + 0,5) ±(0,2^Qmax/Q + 1) ±(0,2^Qmax/Q + 5) |
|
Исполнения счётчиков по температуре рабочей среды, °С |
от -40 до +180; от -40 до +120; от -40 до +80; от -20 до +120; от -20 до +80; от -20 до +65; от 0 до +80 |
|
Избыточное давление измеряемой среды, МПа, не более |
0,6; 1,0; 1,6; 2,5; 4,0; 6,4; 10; 15; 25; 32; 42 |
|
Удельная электропроводимость, См/м, не менее |
5М0-4 |
Таблица 3 - Основные технические характеристики
|
Длины прямых участков: - до расходомера, Ду |
5 |
|
- после расходомера, Ду |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С: | |
|
- интегральное исполнение |
от -40 до +50 |
|
- дистанционное исполнение |
от -40 до +75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающей среды при температуре 35 °С, %, не более |
90 (без конденсации влаги) |
|
Параметры электропитания: - от сети переменного тока: | |
|
- напряжение, В |
QQA +10% 220 _15% |
|
- частота, Гц |
50 ± 1 |
|
- потребляемая мощность, В^А, не более |
20 |
|
- от источника постоянного тока: | |
|
- напряжение, В |
24 ± 6 |
|
- потребляемая мощность, Вт, не более |
20 |
|
Параметры выходных сигналов: - импульсный выход: | |
|
- цена импульса, л/имп |
от 0,001 до 1000 |
|
- частотный выход: | |
|
- частота сигнала, Гц |
от 0 до 5000 |
|
- токовый выход, мА |
от 4 до 20 |
|
- цифровой выход, стандарт |
Modbus RTU или HART |
|
Габаритные размеры и масса ЭП при раздельном | |
|
исполнении: | |
|
- длина x ширина х высота, мм |
220 х 285 х 325 |
|
- масса, кг |
4 |
|
Габаритные размеры и масса ППР при | |
|
дистанционном исполнении, мм | |
|
- длина |
от 200 до 620 |
|
- ширина |
от 130 до 640 |
|
- высота |
от 295 до 765 |
|
Масса, кг |
от 4 до 160 |
|
Габаритные размеры и масса расходомеров при интегральном исполнении, мм - длина |
от 200 до 620 |
|
- ширина |
от 130 до 640 |
|
- высота |
от 360 до 830 |
|
Масса, кг |
от 6 до 162 |
|
Средний срок службы в условиях эксплуатации, | |
|
лет, не менее |
15 |
Таблица 4 - Диапазоны измерений объёмного расхода
|
Ду, мм |
Qмin, м3/ч |
Qmax, м3/ч |
|
15 |
0,06 |
6,40 |
|
20 |
0,11 |
11,30 |
|
25 |
0,18 |
17,70 |
|
32 |
0,30 |
28,90 |
|
40 |
0,45 |
45,00 |
|
50 |
0,71 |
71,00 |
|
65 |
1,20 |
119 |
|
80 |
1,80 |
181 |
|
100 |
2,80 |
283 |
|
125 |
4,40 |
442 |
|
150 |
6,40 |
636 |
|
200 |
11,30 |
1130 |
|
250 |
17,70 |
1770 |
|
300 |
25,50 |
2540 |
|
350 |
34,60 |
3460 |
|
400 |
45,00 |
4520 |
|
450 |
57,00 |
5000 |
наносится на маркировочные таблички на корпус расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации расходомера.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный ЭМИС-МАГ 270 |
-* |
1 шт. |
|
Соединительный кабель (при дистанционном исполнении) |
-** |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МЦКЛ.0286.МП |
1 экз. |
|
*- Модель и исполнение определяется договором на поставку **- Длина соединительного кабеля определяется договором на поставку. | ||
осуществляется в соответствии с документом МЦКЛ.0286.МП «ГСИ. Расходомеры электромагнитные ЭМИС-МАГ 270. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 21.10.2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го, 2-го разряда, части 1, по приложению к приказу Росстандарта от 27.02.2018 № 256;
-
- имитатор расхода «ЭМИС-Имитатор 500», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 76278-19.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью..
Знак поверки наносится в соответствующий раздел паспортов расходомеров или на бланк свидетельства о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомерам электромагнитным ЭМИС-МАГ 270
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-030-14145564-2011. Расходомеры электромагнитные ЭМИС-МАГ 270. Технические условия
Изготовитель
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Адрес: 456510, Челябинская область, Сосновский район, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2
Юридический адрес: 454092, г. Челябинск, пр. Ленина, д. 3, офис 308
Телефон: +7 (351) 729-99-12
E-mail: sales@emis-kip.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Аттестат аккредитации № RA.RU.311313
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 выдан 09 октября 2015 г.

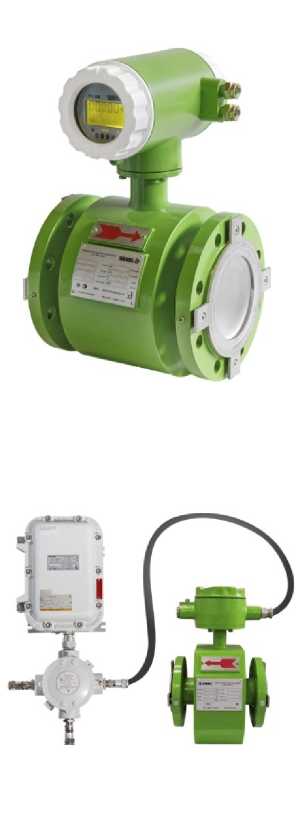

Рисунок 1 - Общий вид расходомеров электромагнитных «ЭМИС-МАГ 270»
