МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

6 ноября 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 39787 «Термометры электронные «ЕхТ-01» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ТЕРМЭКС» б/д № 269-И/19 и № 270-И/19 прикаываю:

• 1. Внести изменения в описание типа на термометры электронные «ЕхТ-01», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 44307-10, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ТКЛШ 2.822.001 МП «Термометры электронные «ЕхТ-01». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС», и распространить действие документа на термометры электронные «ЕхТ-01», находящиеся в эксплуатации.

• 3. Установить интервал между поверками 2 года; 1 год для термометров с пределом допускаемой основной абсолютной погрешности измерений температуры ±0,05 °C.

• 4.  Переоформить свидетельство об утверждении типа № 39787 «Термометры электронные «ЕхТ-01», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 44307-10, в связи с заменой документа на поверку и изменением интервала между поверками.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

/ ¹¹ " > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому вьщан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «6» ноября 2019 г. № 2649

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры электронные «ЕхТ-01»

Термометры электронные «ExT-01» (далее — термометры) предназначены для измерений и контроля температуры различных сред в общепромышленных и взрывоопасных зонах (в т.ч. в резервуарах для хранения нефтепродуктов и т.д.).

Принцип действия термометров основан на измерении сопротивления платинового чувствительного элемента датчика термометра с последующим аналого-цифровым преобразованием измеренного значения сопротивления в значение температуры.

Термометры электронные «ExT-01» состоят из электронного блока со встроенным ж/к индикатором и датчика температуры, имеющего разъем для подсоединения к электронному блоку, и выпускаются в трех модификациях («ExT-01/1», «ExT-01/2», «ExT-01/3»), различающихся конструктивным исполнением датчика температуры. Отличительные особенности датчиков температуры в зависимости от модификации термометров приведены в таблице 1.

Таблица 1

Фотографии общего вида термометров всех 3-х модификаций приведены на рисунке 1.

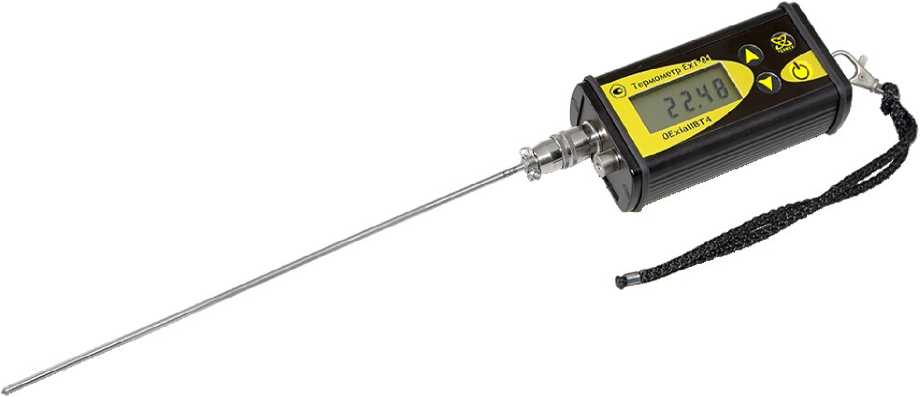

а) Термометр модификации «ЕхТ-01/1»

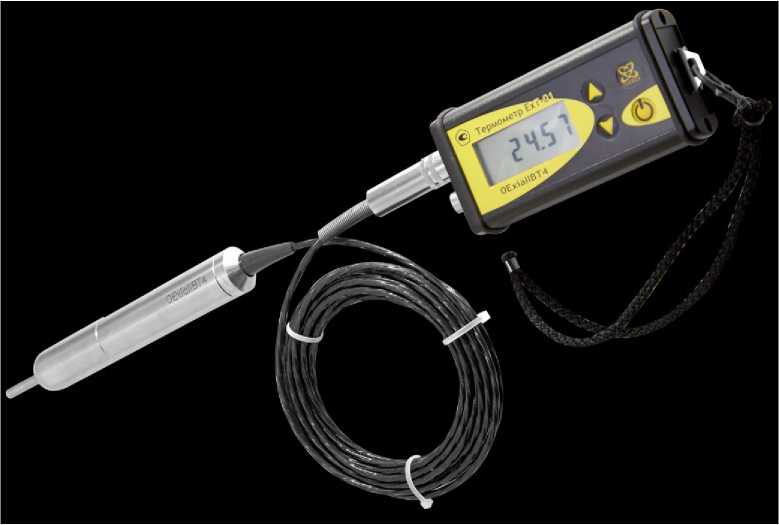

б) Термометр модификации «ЕхТ-01/2»

Структура обозначения термометров при заказе приведена ниже:

Термометр электронный «ЕхТ-01»/<модификация>-<0.05>-<длина кабеля>,

ТУ 4211-042-44229117-2008,

<модификация> — «ЕхТ-01/1», «ЕхТ-01/2» или «ЕхТ-01/3»;

<0.05>        — указывается только для термометров с основной абсолютной

погрешностью измерений температуры ±0,05 °С, если погрешность ±0,1 °С, то после обозначения модификации указывается длина кабеля (при наличии);

<длина кабеля> — указывается только для модификаций «ЕхТ-01/2» и «ЕхТ-01/3».

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка термометров обеспечивается установкой пластмассовых заглушек на шурупы, скрепляющие торцевую крышку электронного блока со стороны крепления разъема для подключения датчика.

Место пломбирования предприятием-изготовителем

Рисунок 2 — Схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО) термометров состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера электронного блока. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования термометра.

Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные ПО термометров приведены в таблице 2.

Таблица 2

Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на лицевую сторону электронного блока термометров и на титульный лист эксплуатационной документации печатным способом.

Комплектность средства измерений Комплектность термометров приведена в таблице 5.

Таблица 5

осуществляется по документу ТКЛШ 2.822.001 МП «Термометры электронные «ExT-01». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 15.08.2019 г.

Основные средства поверки:

Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационные №№ 32777-06, 57557-14, 65421-16);

Преобразователи сигналов ТС и ТП прецизионные ТЕРКОН (Регистрационный № 23245-08);

Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);

Мегаомметры ЭС0202/1М-Г, ЭС0202/2М-Г (Регистрационный № 60787-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4211-042-44229117-2008 Термометры электронные «ExT-01». Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634507, г. Томск, п. Предтеченск, ул. Мелиоративная, дом 10А, строение 1

Тел./факс: +7 (3822) 49-21-52, 49-26-31

Web-сайт: www.termexlab.ru

E-mail: termex@termexlab.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
