МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

22 августа 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 апреля 2023 г. № 703 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 2 приложения к приказу от 3 апреля 2023 г. № 703 «Об утверждении типов средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « ___ »    ;^в_^с^та     2024 Г. № ____

Сведения

об утвержденном типе средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2024 г. № 1997

Регистрационный № 88674-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые Декаст

Счетчики холодной и горячей воды крыльчатые Декаст (далее - счетчики) предназначены для измерения объема питьевой воды по СанПиН 2.1.36 8 4 -21, воды в тепловых сетях и системах теплоснабжения в жилых домах, а также в промышленных зданиях при учетных операциях.

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчики.

Конструктивно счетчики состоят из: корпуса (проточной части) и счетного механизма, который включает в себя электронный блок с жидкокристаллическим дисплеем или масштабирующий редуктор с индикаторным устройством.

Поток воды через фильтр подается в корпус счетчика, поступает в измерительную полость, внутри которой установлена крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения чувствительного элемента в счетный механизм в зависимости от модели счетчика осуществляется при помощи магнитной связи или посредством механической передачи.

У счетчиков без жидкокристаллического дисплея масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³. Индикаторное устройство имеет ролики, а также стрелочные указатели для отображения измеренного объема в м³. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика.

Для передачи результатов измерений объема воды в информационные системы счетчики могут быть оснащены:

• - радиомодулем;

• - импульсным выходом, реализованным по схеме «сухой контакт»;

• - импульсным выходом, реализованным по схеме «открытый коллектор»;

• - импульсным выходом, реализованным по схеме «параллельно-последовательный резистивный делитель»;

• - цифровым интерфейсом RS-485;

• - цифровым интерфейсом M-Bus.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются в модификациях: ВСКМ 90, ВСКМ 90Х, ОСВХ, ОСВУ, ВКМ, ВКМ М, которые отличаются друг от друга внешним видом, температурой измеряемой среды, габаритными размерами, способами передачи вращения крыльчатки в счетный механизм, способами отображения и передачи измерений.

(ДГ1) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»;

(ДГ2) - герконовый датчик (1 или 2) съемный, импульсный выход реализован по схеме «сухой контакт»;

(ДГ3) - герконовый датчик (1 или 2) расположен в корпусе счетного механизма, импульсный выход реализован по схеме параллельно-последовательного резистивного делителя;

(МИД) - модификации со счетным механизмом, оснащенным дисковым стрелочным указателем и технологическими посадочными креплениями для установки модуля дистанционной передачи измеренного объема и данных о работе прибора посредством:

• - (МИД Р) - радиоинтерфейса (LoRaWAN, NB-IoT и др.);

• - (МИД И) - импульсного выхода, реализованного по схеме «открытый коллектор»;

• - (МИД RS) - протокола RS-485;

• - (МИД MBus) - протокола M-Bus;

(iWAN) - исполнение с электронным блоком и с возможностью передачи измеренного объема и данных о работе прибора посредством:

• - (iWAN Р) - радиоинтерфейса

• - (iWAN И) - импульсного выхода, реализованного по схеме «открытый коллектор»;

• - (iWAN RS) - протокола RS-485;

• - (iWAN MBus) - протокола M-Bus._____________________

( ) - счетчик метрологического класса А и В;

(Класс «С») - счетчик метрологического класса С.__________

«НЕПТУН» - модернизированное исполнение одноструйных счетчиков модификации ОСВХ и ОСВУ с измененными монтажными длинами;

Ф - исполнение счетчиков с фланцевым соединением;

«АТЛАНТ» - исполнение счетчиков с разборным счетным механизмом;

mini S - исполнение без лакокрасочного покрытия.__________

диаметр условного прохода: 15, 20, 25, 32, 40, 50._____________

(ОСВХ) - счетчик холодной воды одноструйный;

(ОСВУ) - счетчик холодной и горячей воды одноструйный; (ВСКМ 90¹) - счетчик холодной и горячей воды многоструйный¹;

(ВСКМ 90Х) - счетчик холодной воды многоструйный;

(ВКМ) - счетчик холодной воды одноструйный с механической передачей вращения крыльчатки в счетный механизм;

(ВКМ М) - счетчик холодной воды многоструйный с механической передачей вращения крыльчатки в счетный механизм.

счетчик воды

Общий вид счетчиков представлен на рисунках 1-3.

крыльчатых Декаст

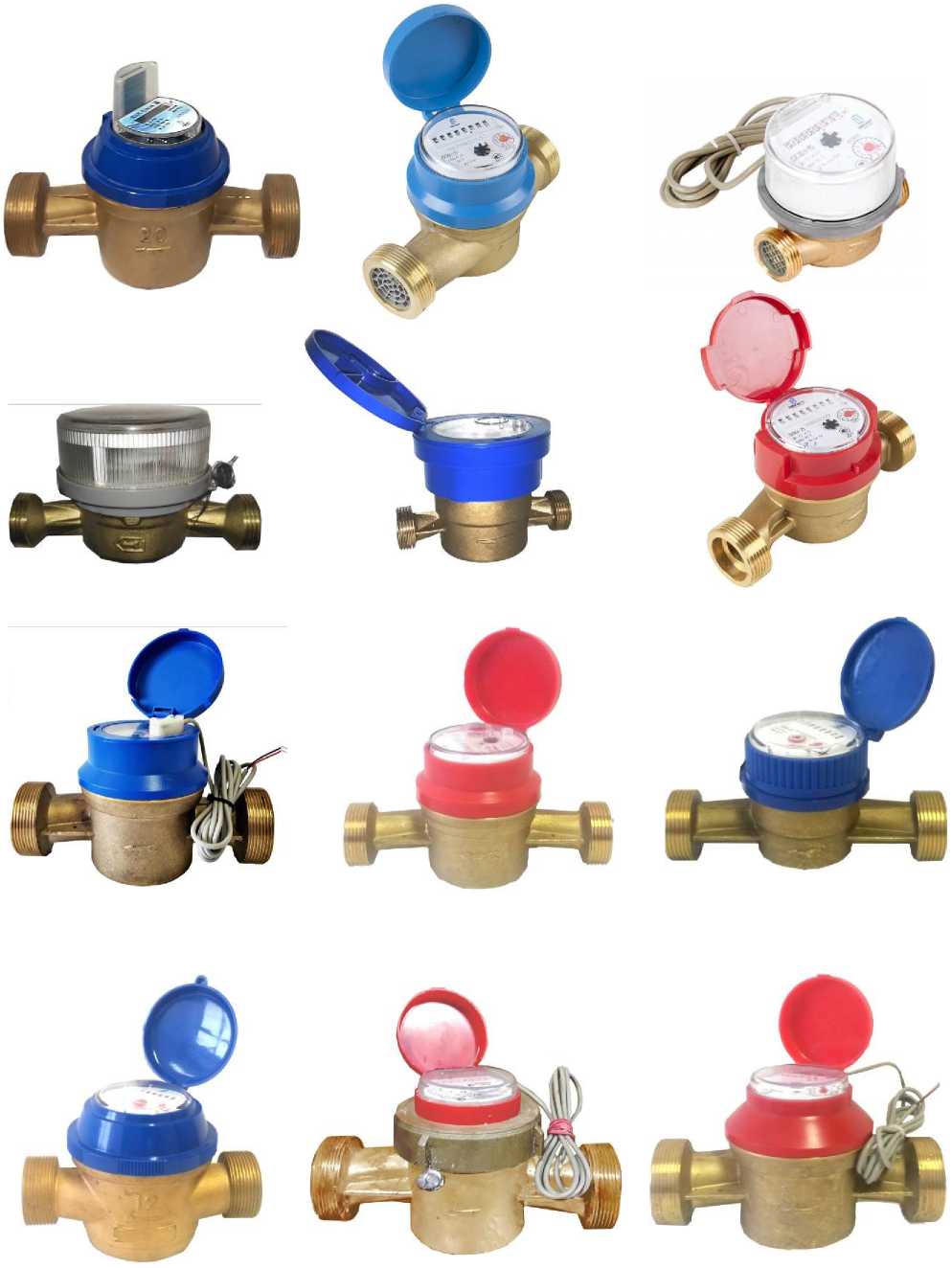

Рисунок 1- Общий вид счетчиков холодной и горячей воды модификации ОСВХ и ОСВУ

1

aEKACl

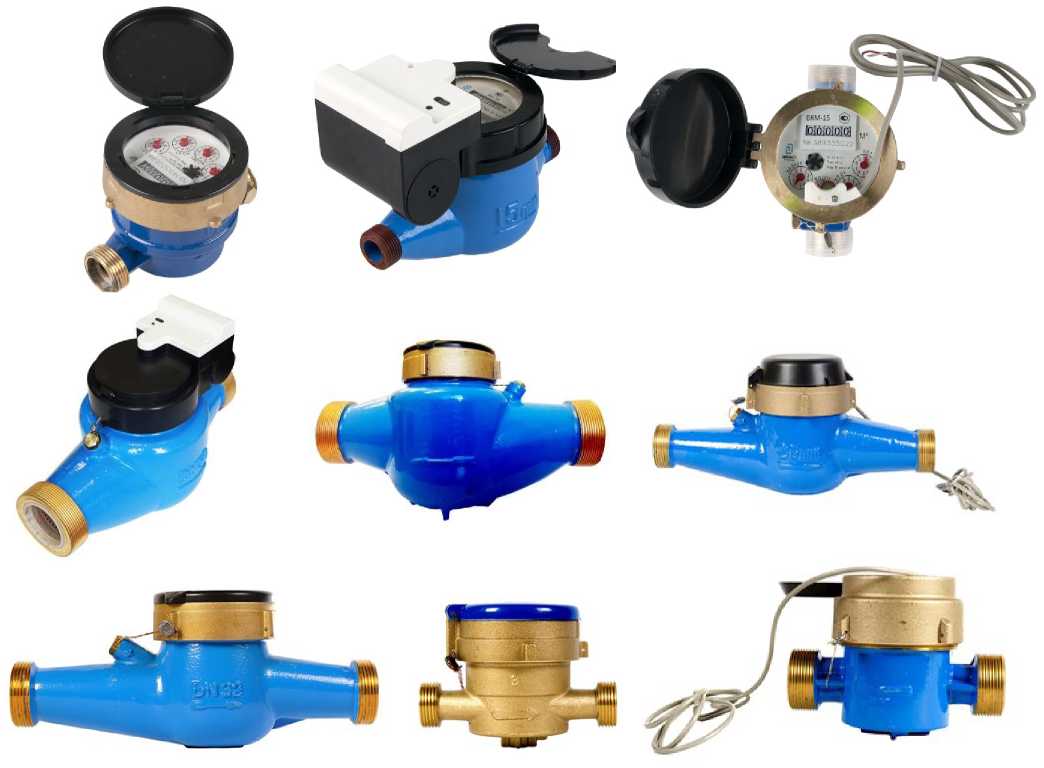

Рисунок 2- Общий вид счетчиков холодной и горячей воды крыльчатых Декаст модификации ВСКМ 90 и ВСКМ 90Х

Рисунок 3- Общий вид счетчиков холодной и горячей воды крыльчатых Декаст модификации ВКМ и ВКМ М

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом лазерной гравировки или типографским способом в соответствии с рисунком 5.

Место нанесения знака поверки

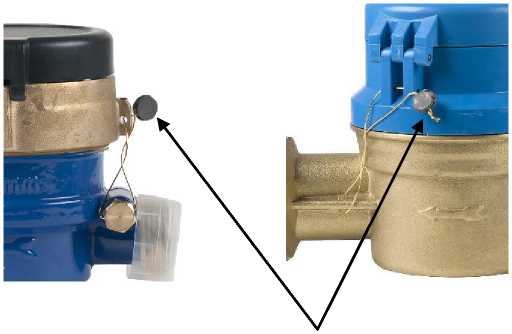

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 5 - Место нанесения знака утверждения типа и заводского номера

Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1- Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на лицевую панель счетного механизма методом гравировки или типографским способом в соответствии с рисунком 3, и на титульный лист паспорта типографским способом.

Таблица 3- Комплектность средства измерений

приведены в разделе 4 «Устройство и принцип действия» паспортов: ДКСТ.407221.001ПС,

ДКСТ.407221.002ПС,  ДКСТ.407221.003ПС,  ДКСТ.407221.004ПС,  ДКСТ.407221.005ПС,

ДКСТ.407221.006ПС, ДКСТ.407221.007ПС.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ДКСТ.407221.001ТУ Счетчики холодной и горячей воды крыльчатые Декаст. Технические условия.

Общество с ограниченной ответственностью «Декаст» (ООО «Декаст») ИНН 7705647495

Адрес:   142821, Московская обл., г.о. Ступино, деревня

ул. Индустриальная, вл. 8

Тел.: +7 (495) 940-06-54

Web сайт: www.decast.com

E-mail: metronic@decast.com

Общество с ограниченной ответственностью «Декаст» (ООО «Декаст») ИНН 7705647495

Адрес:    142821, Московская обл., г.о. Ступино, д.

ул. Индустриальная, вл. 8

Тел.: +7 (495) 940-06-54

Web сайт: www.decast.com

E-mail: metronic@decast.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

- допускается одноструйная модификация счетчиков с диаметром условного прохода 15-20 мм, при этом индекс «90» не указывается.

Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки может обеспечиваться неразборной конструкцией, или защитным кольцом, с помощью которого счетный механизм крепится к корпусу (проточной части). Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. Защита от несанкционированного доступа также может обеспечиваться пломбировкой регулировочного винта или счетного механизма.
