МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ итогговли РОССИЙСКОЙ ФВДЕМЦЯИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Рмопшдярт)

19 августа 2016 г.

____________ №

Москва

О внесении изменений в описание типа на систему автоматизированную . информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛИ У МГ КС «Ивдельская»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метроло: государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. №  970,

зарегистрированного в Министерстве • юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением Оренбургского филиала ООО «Газпром энерго» от 25 мая 2016 г. № 50-01-07/752 приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62217-15, йзложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль зд исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Подлинник мапронного документа, подписанного ЭП, хранится в систеие электронного документооборота Федерального агентства по техническому регулированию и мктрдпогми.

  Сертмфн<шг1етА1ВОте200800и8№^^^^^^^^ Кому выдан: Голубев Сергей Сергеевич

  Действителен: с 18.11.2015 до 18.11,2016



  .Голубев

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» августа 2016 г. № 1115

Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорс1о> Ивдельское ЛПУ МГ КС «Ивдельская»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, сбора, обработки, хране: формирования отчётных документов и передачи полученной информации заинтересован] организациям в рамках согласованного регламента.

АИИС КУЭ представляет собой многофункциональную, многоуровне: автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающее в себя измерительные трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - TH) по ГОСТ 1983-2001 и счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энерги ГОСТ Р 52323-2005, и в режиме измерений реактивной электрической энергии ГОСТ 26035-83 и ГОСТ Р 52425-2005, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характерис тики измерительных компонентов АИИС КУЭ приведены в таблице 2.

  сц по по

  КЭ),

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВ включающий в себя устройство сбора и передачи данных на базе RTU-327 (далее - УСПД), устройство синхронизации системного времени на базе Garmin 35HVS (далее - УС 35HVS) и технические средства приема-передачи данных.

  СВ-

• 3- й уровень - информационно-вычислительный комплекс (ИВК) включает в себя сервер с программным обеспечением (далее - ПО) «АльфаЦЕНТР», устройство синхронизации системного времени на базе Garmin 35HVS (далее - УССВ-35НУ8), автоматизированные рабочие места (далее - АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцес счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Для ИК №№ 38, 39 цифровой сигнал с выходов счётчиков по проводным линиям связи интерфейса RS-485 поступает на входы преобразователя интерфейсов и далее по сети Ethernet через коммутатор на входы УСПД. Для остальных ИК цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы соответствующих GSM-модемов, далее по каналу связи стандарта GSM информация передаётся в УСПД. В УСПД происх вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и накопление измерительной информации, ее хранение и передача на верхний уро системы.

По запросу ИВК, УСПД передает запрашиваемую информацию на верхний уровень системы по сети Internet, спутниковую сеть передачи данных или по резервному терминалу сотовой связи. На верхнем - третьем уровне системы осуществляется дальнейшая обработка измерительной информации, формирование и хранение поступающей информации, оформление отчетных документов. Далее, информация от сервера по сети передачи даь ных «Internet» поступает в ОАО «Межрегионэнергосбьгг».

Передача информации в ПАК ОАО «АТС» за подписью ЭЦП субъекта ОРЭ, в филиал ОАО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в ОАО «АТС», ОАО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения рее субъектов оптового рынка электрической энергии и мощности.

АЛИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровни ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена устройствами синхронизации системного времени yCCB-35HVS. Сличение часов сервера с yCCB-35HVS, установлен на уровне ИВК, производится 1 раз в час, коррекция часов сервера осуществляется обнаружении расхождения более чем ± 1 с. Сличение часов УСПД с УССВ-35КУ8, установленным на уровне ИВКЭ, производится 1 раз в час, коррекция часов УСПД осуществляется при обнаружении расхождения более чем ± 2 с. Погрешность хода внутренних часов не более ± 2 с.

Сравнение показаний часов счетчиков с часами УСПД производится во время сеанса связи со счётчиками (1 раз в 30 минут). Корректировка часов счётчиков типа СЭТ-4ТМ.03М осуществляется при расхождении показаний часов счётчика и часов УСПД на величину более ±2 с, но не чаще одного раза в сутки. Корректировка часов счётчиков типа Агьфа А1800 осуществляется при расхождении показаний часов счётчика и часов УСПД на величину более ±2 с. Передача информации от счётчиков электрической энергии до УСПД, от УСПД до сервера реализована с помощью каналов связи, задержки в каналах связи составляют не более 0,2 с.

Погрешность СОЕВ не превышает ±5 с.

Журналы событий счетчика электроэнергии, УСПД и сервера БД отражают: время (дата, часы, минуты, секунды) до и после проведения процедуры коррекции часов устройств.

В АИИС КУЭ используется программное обеспечение на базе ПО «АльфаЦЕНТР», в состав которого входят программы, указанные в таблице 1. ПО обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое ПО «АльфаЦЕНТР».

Таблица 1 — Идентификационные данные ПО «.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

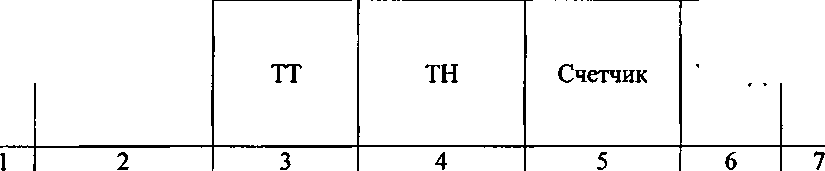

Измерительные компоненты

УСПД

Наименование точки измерений

♦Примечания

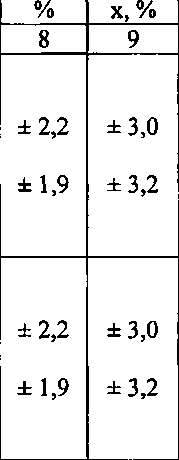

• 1 В качестве характеристик погрешности указаны границы интервала (соответствующие вероятности 0,95) относительной погрешности измерения активной и реактивной электроэнергии и средней мощности на интервале усреднения 0,5 ч.

• 2   Основная погрешность рассчитана для следующих условий:

параметры сета: напряжение (0,95 - 1,05) Uh; ток (1,0 - 1,2) 1н; coscp = 0,9инд.; частота (50 ± 0,2) Гц;

- температура окружающей среды: (20 ± 5) °C.

• 3   Рабочие условия эксплуатации:

для ТТ и TH:

• -   параметры сета: диапазон первичного напряжения (0,9 - 1,1)Uh>; диапазон силы первичного тока (0,01 (0,05) - 1,2)Ihi; коэффициент мощности cosq> (sin®) 0,5 -1,0 (0,5 - 0,87); частота (50 ± 0,2) Гц;

• -   температура окружающего воздуха от минус 45 до плюс 40 °C;

• -   относительная влажность воздуха не более 98 % при плюс 25 °C;

• -   атмосферное давление от 84,0 до 106,7 кПа.

Для счетчиков электрической энергии:

• -   параметры сети: диапазон вторичного напряжения (0,9 - 1,1)инг; диапазон силы вторичного тока (0,01 - 1,2)1нг; диапазон коэффициента мощности coscp (sin<p) 0,5 - 1,0 (0,5 - 0,87); частота (50 ± 0,2) Гц;

• -   магнитная индукция внешнего происхождения не более 0,5 мТл; температура окружающего воздуха для СЭТ-4ТМ.03М от минус 40 до

плюс 60 °C; для Альфа А1800 от минус 40 до плюс 65 °C;

• -   относительная влажность воздуха для СЭТ-4ТМ.03М не более 90 % плюс 30 °C; для Альфа А1800 не более 95 % при плюс 30 °C;

  для

• -   атмосферное давление для СЭТ-4ТМ.03М от 70,0 до 106,7 кПа; Альфа А1800 от 60,0 до 106,7 кПа.

Для аппаратуры передачи и обработки данных:

параметры питающей сета: напряжение (220 ± 10) В; частота (50 ± 1) Гц;

• -   температура окружающего воздуха от плюс 1 до плюс 50 °C;

• -   относительная влажность воздуха не более 85 % при плюс 40 °C;

• -   атмосферное давление от 60,0 до 106,7 кПа.

• 4   Погрешность в рабочих условиях указана для тока 2 (5) % 1_Ном coscp = 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 0 до плюс 35 °C.

  на

  !М у

• 5   Допускается замена измерительных трансформаторов и счетчиков аналогичные утвержденных типов с метрологическими характеристиками не хуже, че перечисленных в таблице 2. Допускается замена сервера и УСПД на однотипные утвержденного типа. Замена оформляется актом в установленном собственником АИ КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как неотъемлемая часть.

  ис

  его

• 6   Все измерительные компоненты системы утверждены и внесены Государственный реестр средств измерений.

Параметры надежности применяемых в АИИС КУЭ измерительных компонентов:

- счётчик СЭТ-4ТМ.03М (регистрационный № 36697-08) - среднее время наработки на отказ не менее Т = 140 000 ч, среднее время восстановления работоспособное tB = 2 ч;

- счётчик СЭТ-4ТМ.03М (регистрационный № 36697-12) - среднее время наработки на отказ не менее Т = 165 000 ч, среднее время восстановления работоспособности te = 2 ч;

- счётчик Альфа А1800 - среднее время наработки на отказ не менее Т = 120 000 ч, среднее время восстановления работоспособности tB = 2 ч;

• -   УСПД RTU-327 - среднее время наработки на отказ не менее Т = 35 0)0 ч, среднее время восстановления работоспособности te = 24 ч;

• -   сервер - среднее время наработки на отказ не менее Т = 50 000 ч, среднее время восстановления работоспособности te = 1 ч.

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• -   журнал счётчика:

параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчике.

• -   журнал УСПД:

• -   параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчике и УСПД;

• -   пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -   счетчика электрической энергии;

• -   промежуточных клеммников вторичных цепей напряжения;

• -   испытательной коробки;

• -  УСПД;

• -   сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

• -   счетчика электрической энергии;

• -   УСПД;

• -    сервера.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   УСПД (функция автоматизирована);

• -   ИВК (функция автоматизирована).

Возможность сбора информации:

• -   о состоянии средств измерений;

• -   о результатах измерений (функция автоматизирована).

Цикличность:

• -   измерений 30 мин (функция автоматизирована);

• -   сбора 30 мин (функция автоматизирована).

Глубина хранения информации:

• -   счетчик электрической энергии СЭТ-4ТМ.03М (регистрационный № 36697 -08)

• - тридцатиминутный профиль нагрузки в двух направлениях не менее 113 суток; при отключении питания - не менее 10 лет;

• -   счетчик электрической энергии СЭТ-4ТМ.03М (регистрационный № 36697 -12)

• - тридцатиминутный профиль нагрузки в двух направлениях не менее 114 суток; при отключении питания - не менее 10 лет;

ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская». Измерительные каналы. Методика поверки», утвержденному ГЦИ СИ ФБУ «Курский ЦСМ» в сентябре 2015 г.

Знак поверки наносится на свидетельство о поверке.

Документы на поверку измерительных компонентов:

• -   ТТ по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

• -   TH по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

• -   счетчик электрической энергии СЭТ-4ТМ.03М (регистрационный № 36697-08)

• - в соответствии с методикой поверки ИЛГШ.411152.145РЭ1, являющейся приложением к руководству по эксплуатации ИЛГШ.411152.145РЭ, согласованной с руководителем ЩИ СИ ФГУ «Нижегородский ЦСМ» 04 декабря 2007 г.;

счетчик электрической энергии СЭТ-4ТМ.03М (регистрационный № 36697-12)

• - в соответствии с документом «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденным руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 04 мая 2012 г.;

• -   счетчик электрической энергии Альфа А1800 (регистрационный № 31857-06) -в соответствии с документом МП-2203-0042-2006 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 19 мая 2006 г.;счетчик электрической энергии Атъфа А1800 (регистрационный № 31857-11) - в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки ДЯИМ.411152.018 МП», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.;

• -   УСПД RTU-327 - в соответствии с документом «Устройства сбора и передачи данных RTU-327. Методика поверки. ДЯИМ.466215.007 МП», утвержденным ГЦИ ФГУП «ВНИИМС» в 2009 г.

  СИ

Перечень основных средств поверки:

• -   радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений №27008-04;

• -   переносной компьютер с ПО и оптический преобразователь для работы с счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01;

  от юти

• -   термогигрометр CENTER (мод.314): диапазон измерений температуры минус 20 до плюс 60 °C, дискретность 0,1 °C; диапазон измерений относительной влажно от 10 до 100%, дискретность 0,1%.

Метод измерений изложен в документе «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская». Руководство пользователя» МРЕК.411711.050ИЗ.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого уч электроэнергии (АИИС КУЭ) ООО «Газпром энерго» ООО «Газпром трансгаз Югорск» Ивдельское ЛПУ МГ КС «Ивдельская»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия.

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Оренбургский филиал Общества с ограниченной ответственностью «Газпром энерго» (Оренбургский филиал ООО «Газпром энерго»)

Юридический адрес: 460021, г. Оренбург, ул.60 лет Октября, д.11

Почтовый адрес: 460027, г. Оренбург, ул. Донгузская, д.26

ИНН: 7736186950

Тел.:(3532)68-71-26

Факс: (3532) 68-71-27

E-mail: info@of.energo.gazprom.ru

Общество с ограниченной ответственностью «Альфа-Энерго»

(ООО «Альфа-Энерго»)

Юридический адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, пом. 1

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Курской области»

(ФБУ «Курский ЦСМ»)

Юридический адрес: 305029, г. Курск, Южный пер., д. 6а

Тел./факс: (4712) 53-67-74

E-mail: kcsms@sovtest.ru

Аттестат аккредитации ФБУ «Курский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа №30048-11 от 15.08.2011
