№282 от 09.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31190
О переоформлении свидетельства об утверждении типа средства измерений № 55249 "Устройства поверочные "Имитатор расхода" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ9 февраля 2018 г.
№ 282
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 55249 «Устройства поверочные «Имитатор расхода» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ОАО «Теплоприбор» от 03 октября 2017 г. № 13/04-2598 и № 13/04-2600 приказываю:
-
1. Внести изменения в описание типа на устройства поверочные «Имитатор расхода, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57496-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу РИЮУ .407971,002 МИ «ГСИ. Устройства поверочные «Имитатор расхода». Методика поверки», с изменением №1, утвержденному ФГУП «ВНИИМС» 08.09.2017 и распространить действие документа на устройства поверочные «Имитатор расхода», находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 55249 «Устройства поверочные «Имитатор расхода», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57496-14, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТ ЭН
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «09» февраля 2018 г. №282
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства поверочные "Имитатор расхода"
Назначение средства измеренийУстройства поверочные "Имитатор расхода" (далее - имитатор расхода) предназначены для имитации расхода при отсутствии потока движущейся жидкости в первичном преобразователе расходомеров жидких сред УРАН-1Р.
Описание средства измеренийИмитатор расхода состоит из блока формирования задержек и встроенного программного обеспечения "Imitator.hex"
Имеются два исполнения имитатора расхода в зависимости от способа отображения информации:
К - исполнение имитатора расхода с отображением текущих параметров измерений на технологической ПЭВМ;
П - исполнение имитатора расхода с панелью оператора программируемой с отображением текущих параметров измерений и вывода информации на графический дисплей.
Конструктивно имитатор расхода исполнения К выполнен в металлическом корпусе, с выходным разъемом для подключения первичного и вторичного преобразователя расходомера УРАН-1Р, разъемов для подключения персонального компьютера и блока питания.
Конструктивно имитатор расхода исполнения П выполнен в металлическом корпусе, на лицевой части которого установлена панель оператора СПК107, имеющая жидкокристаллический TFT дисплей, совмещенный с резистивной сенсорной панелью. Гнезда "+24В", "-24 В" предназначены для подключения источника питания. Внутри корпуса расположена электронная плата.
Принцип действия имитатора расхода заключается в поочередном формировании задержек зондирующего сигнала по потоку и против потока, разность которых пропорциональна заданному программой верхнего уровня значению расхода, при отсутствии движущейся жидкости в первичном преобразователе в расходомере УРАН-1Р.
Диапазон формируемых задержек позволяет имитировать расход жидкости в трубопроводе в диапазоне от нуля до верхнего предела измерений расходомера.
Имитатор расхода устанавливается и подключается к сигнальным цепям преобразователя вторичного и преобразователя первичного расходомера жидких сред "УРАН-1Р", при помощи жгута.
Способ отображения информации имитатора расхода:
-
- цифровой сигнал по интерфейсу RS-485 для исполнения К;
-
- графический интерфейс, отображающий имитируемые и измеренные значения расхода и погрешность измерений поверяемого расходомераУРАН-1Р для исполнения П.
Имитатор расхода исполнения К при подключении к ПЭВМ отображает следующую информацию:
-
- точку расхода формируемую имитатором расхода, м3/ч;
-
- значение расхода имитируемого прибора, м3/ч;
-
- скорость ультразвука в среде, м/с;
-
- значение времени задержек по потоку и против потока, нс.
Имитатор расхода исполнения П отображает на панели следующую информацию:
-
- значение Ду, мм;
-
- максимальный расход, м3/ч;
-
- точку расхода, (Qm), %;
-
- точку расхода, м3/ч;
-
- точку имитируемого расхода, м3/ч;
-
- расход, измеренный поверяемым расходомером, м3/ч;
-
- погрешность расходомера, %.

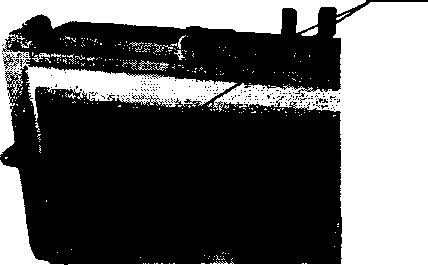

Общий вид имитатора расхода исполнения К, схема пломбировки от несанкционированного доступа и нанесения знаков поверки на рисунке 1.
1
Рисунок 1 - Общий вид имитатора расхода исполнения К
1 - Места пломбирования от несанкционированного доступа и нанесение знаков поверки
Общий вид имитатора расхода исполнения П, схема пломбировки от несанкционированного доступа и нанесения знаков поверки представлен на рисунке 2.
1
Рисунок 2 - Внешний вид имитатора расхода исполнения П
1 - Места пломбирования от несанкционированного доступа и нанесение знаков поверки
Программное обеспечениеВ имитаторе расхода используется встроенное программное обеспечение "Imitator.hex" (далее ПО), которое предназначено для выполнения функций формирования задержек зондирующих сигналов расходомера.
ПО выполняет функцию формирования задержек ультразвукового импульса по потоку и против потока при отсутствии потока жидкости.
Метрологически значимая часть ПО имитатора расхода представляет программное обеспечение платы имитатора.
Метрологически значимая часть ПО имитатора расхода и измеренные данные защищены. Разъем для программирования находится внутри блока формирования задержек, который опломбирован двумя пломбами.
Влияние метрологически значимой части ПО на метрологические характеристики имитатора расхода не выходит за пределы допускаемой абсолютной погрешности формирования временного интервала задержек при имитации расхода.
Конструкция имитатора расхода исключает возможность несанкционированного влияния на ПО уровнемеров и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - "высокий".
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
main, с |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
0х1ЕВ84900 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон имитации расходов, м3/ч |
от 0 до 630 |
|
Шаг установки калиброванных задержек, нс |
12,5 |
|
Пределы допускаемой абсолютной погрешности формирования временного интервала задержек при имитации расхода не более, нс |
±3,8 |
|
Пределы допускаемой приведенной погрешности имитации расхода, % |
±0,35 |
|
Дискретность установки длительности интервала измерения, с |
1 |
Таблица 2а - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал имитатора расхода исполнения К:
|
RS-485 250 |
|
Выходной сигнал имитатора расхода исполнения П: - графический интерфейс, отображающий имитируемые и измеренные значения расхода и погрешность измерений поверяемого расходомера |
- |
|
Напряжение электропитания имитатора расхода исполнения К: - от сети переменного тока через сетевой адаптер, В |
12±3 |
|
Напряжение электропитания имитатора расхода исполнения П: - от источника напряжения постоянного тока с номинальным значением, В |
24 |
|
Потребляемая мощность имитатора расхода, Вт, не более |
10 |
|
Габаритные размеры имитатора расхода, мм, не более |
280x205x100 |
|
Масса имитатора расхода, кг, не более |
2,5±0,2 |
|
Условия эксплуатации: - рабочий диапазон температуры окружающей среды, °C |
от 0 до +70 |
|
Средний срок службы, лет, не менее |
12 |
Значения разности задержек при имитации расхода приведены в таблице 3.
Таблица 3
|
Точка диапазона расхода, % |
Верхний предел измерений, м3/ч |
Время задержки At, нс |
Верхний предел измерений, м3/ч |
Время задержки At, нс | ||||||||
|
Ду 10 |
ДУ 15 | |||||||||||
|
1,0 |
1,6 |
At |
At |
2,5 |
4,0 |
At |
At | |||||
|
5 |
0,05 |
0,08 |
12,5 |
25,0 |
0,125 |
0,2 |
12,5 |
25,0 | ||||
|
10 |
0,1 |
0,16 |
25,0 |
37,5 |
0,25 |
0,4 |
25,0 |
37,5 | ||||
|
40 |
0,4 |
0,64 |
100,0 |
150,0 |
1Д |
1,6 |
100,0 |
150,0 | ||||
|
80 |
0,8 |
1,28 |
200,0 |
300,0 |
2,0 |
3,2 |
200,0 |
300,0 | ||||
|
100 |
1,0 |
1,6 |
250,0 |
375,0 |
2,5 |
4,0 |
250,0 |
375,0 | ||||
|
ДУ 20 |
ДУ 25 | |||||||||||
|
5 |
At |
6,3 |
10,0 |
At |
At | |||||||
|
5 |
0,25 |
12,5 |
0,315 |
0,5 |
12,5 |
25,0 | ||||||
|
10 |
0,5 |
25,0 |
0,63 |
1,0 |
25,0 |
37,5 | ||||||
|
40 |
2,0 |
100,0 |
2,52 |
4,0 |
100,0 |
150,0 | ||||||
|
80 |
4,0 |
200,0 |
5,04 |
8,0 |
200,0 |
300,0 | ||||||
|
100 |
5,0 |
250,0 |
6,3 |
10,0 |
250,0 |
375,0 | ||||||
|
ДУ 32 |
ДУ 40 | |||||||||||
|
15 |
16 |
30 |
At |
At |
At |
16 |
25 |
At |
At | |||
|
5 |
0,75 |
0,8 |
1,5 |
12,5 |
25,0 |
37,5 |
0,8 |
1,25 |
12,5 |
25,0 | ||
|
10 |
1,5 |
1,6 |
3,0 |
25,0 |
37,5 |
50,0 |
1,6 |
2,5 |
25,0 |
37,5 | ||
|
40 |
6,0 |
6,4 |
12,0 |
100,0 |
150,0 |
200,0 |
6,4 |
10,0 |
100,0 |
150,0 | ||
|
80 |
12,0 |
12,8 |
24,0 |
200,0 |
300,0 |
400,0 |
12,8 |
20,0 |
200,0 |
300,0 | ||
|
100 |
15,0 |
16,0 |
30,0 |
250,0 |
375,0 |
500,0 |
16,0 |
25,0 |
250,0 |
375,0 | ||
|
ДУ 65 |
Ду 100 | |||||||||||
|
40 |
63 |
At |
At |
100 |
160 |
At |
At | |||||
|
5 |
2,0 |
3,15 |
12,5 |
25,0 |
5,0 |
8,0 |
12,5 |
25,0 | ||||
|
10 |
4,0 |
6,3 |
25,0 |
37,5 |
10,0 |
16,0 |
25,0 |
37,5 | ||||
|
40 |
16,0 |
25,2 |
100,0 |
150,0 |
40,0 |
64,0 |
100,0 |
150,0 | ||||
|
80 |
32,0 |
50,4 |
200,0 |
300,0 |
80,0 |
128,0 |
200,0 |
300,0 | ||||
|
100 |
40,0 |
63,0 |
250,0 |
375,0 |
100,0 |
160,0 |
250,0 |
375,0 | ||||
|
Ду 150 |
Ду 200 | |||||||||||
|
160 |
250 |
400 |
At |
At |
At |
400 |
630 |
At |
At | |||
|
5 |
8,0 |
12,5 |
20,0 |
12,5 |
12,5 |
25,0 |
20,0 |
31,5 |
12,5 |
25,0 | ||
|
10 |
16,0 |
25,0 |
40,0 |
25,0 |
25,0 |
37,5 |
40,0 |
63,0 |
25,0 |
37,5 | ||
|
40 |
64,0 |
100,0 |
160,0 |
100,0 |
100,0 |
150,0 |
160,0 |
252,0 |
100,0 |
150,0 | ||
|
80 |
128,0 |
200,0 |
320,0 |
200,0 |
200,0 |
300,0 |
320,0 |
504,0 |
200,0 |
300,0 | ||
|
100 |
160,0 |
250,0 |
400,0 |
250,0 |
250,0 |
375,0 |
400,0 |
630,0 |
250,0 |
375,0 | ||
По способу защиты человека от поражения электрическим током устройство поверочное "Имитатор расхода" соответствуют классу 01 по ГОСТ 12.2.007.0-75.
Знак утверждения типананосится на специальную табличку методом фотопечати, прикрепленную к корпусу и на титульный лист эксплуатационной документации.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Устройство поверочное "Имитатор расхода" |
РИЮУ .407971.002 или РИЮУ .407971.008 |
1 шт. |
По заказу Исполнение К Исполнение П |
|
Ключ торцевой двусторонний 26R6x7 |
- |
1 шт. |
Стандарт DIN 2391 |
|
Методика поверки |
РИЮУ.407971.002 МИ с изменением №1 |
1 шт. | |
|
Комплект для исполнения К | |||
|
Жгут |
РИЮУ.685693.091 |
1 шт. | |
|
Блок питания |
БПС 15-0,35 |
1 шт. | |
|
Программное обеспечение Uranimitator.exe |
РИЮУ.407971.002 Д1 |
1 шт. |
Компакт-диск |
|
Руководство по эксплуатации |
РИЮУ.407971.002 РЭ |
1 шт. | |
|
Паспорт |
РИЮУ.407971.002 ПС |
1 шт. | |
|
Комплект для исполнения П | |||
|
Жгут ИР |
РИЮУ.685693.191 |
1 шт. | |
|
Руководство по эксплуатации |
РИЮУ.407971.008 РЭ |
1 шт. | |
|
Паспорт |
РИЮУ .407971.008 ПС |
1 шт. | |
осуществляется по документу РИЮУ.407971.002 МИ "ГСИ. Устройства поверочные "Имитатор расхода". Методика поверки " с изменением №1, утвержденному ФГУП "ВНИИМС" 08.09.2017 г.
Основные средства поверки:
- осциллограф запоминающий цифровой WaveSurfer 64Xs (регистрационный номер в Федеральном информационном фонде № 32487-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых имитаторов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, паспорт и на пломбы.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам поверочным "Имитатор расхода"ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
РИЮУ .407971.002 ТУ Устройства поверочные "Имитатор расхода". Технические условия
ИзготовительОткрытое акционерное общество "Теплоприбор" (ОАО "Теплоприбор")
ИНН 6227001715
Адрес: Россия, 390011, г. Рязань, Куйбышевское шоссе, 14 а
Телефон: +7(4912) 24-89-02
Телефон (факс): +7(4912) 44-16-78
E-mail: teplopr@teplopribor.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефакс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
