Государственная поверочная схема для средств измерений силы

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 октября 2019 г.                                            №    2498

Москва

Об утверждении государственной поверочной схемы для средств измерений силы

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, изменениями, внесенными во Временный порядок разработки (пересмотра) и утверждения государственных поверочных схем, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. №  2793, а также Планом разработки (пересмотра) и утверждения

государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018г. №2819, приказываю:

• 1. Утвердить прилагаемую  Государственную поверочную схему для средств измерений силы (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единицы силы (ГЭТ 32-2011), эталонов и средств измерений силы и вводится в действие с 1 января 2020 г.

• 3. Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» (А.Н.Пронин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036EE32711E880E9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ

• 1.1. Настоящий документ распространяется на средства измерений силы и устанавливает назначение государственного первичного эталона единицы силы -ньютон (Н), основные метрологические характеристики эталона и порядок передачи единицы силы от государственного первичного эталона с применением рабочих разрядных эталонов средствам измерений с указанием погрешностей и основных методов поверки (калибровки).

Допускается проводить поверку (калибровку) рабочих разрядных эталонов и средств измерений с применением эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

Допускается проводить поверку (калибровку) рабочих разрядных эталонов и средств измерений, не указанных в настоящей государственной поверочной схеме, при условии разработки методик, обеспечивающих расширенную относительную неопределенность измерений действительных значений погрешности, не превышающую 1/3 от пределов допускаемой погрешности поверяемых (калибруемых) разрядных рабочих эталонов и средств измерений.

Для данной государственной поверочной схемы принята доверительная вероятность 0,95 при коэффициенте охвата к = 2.

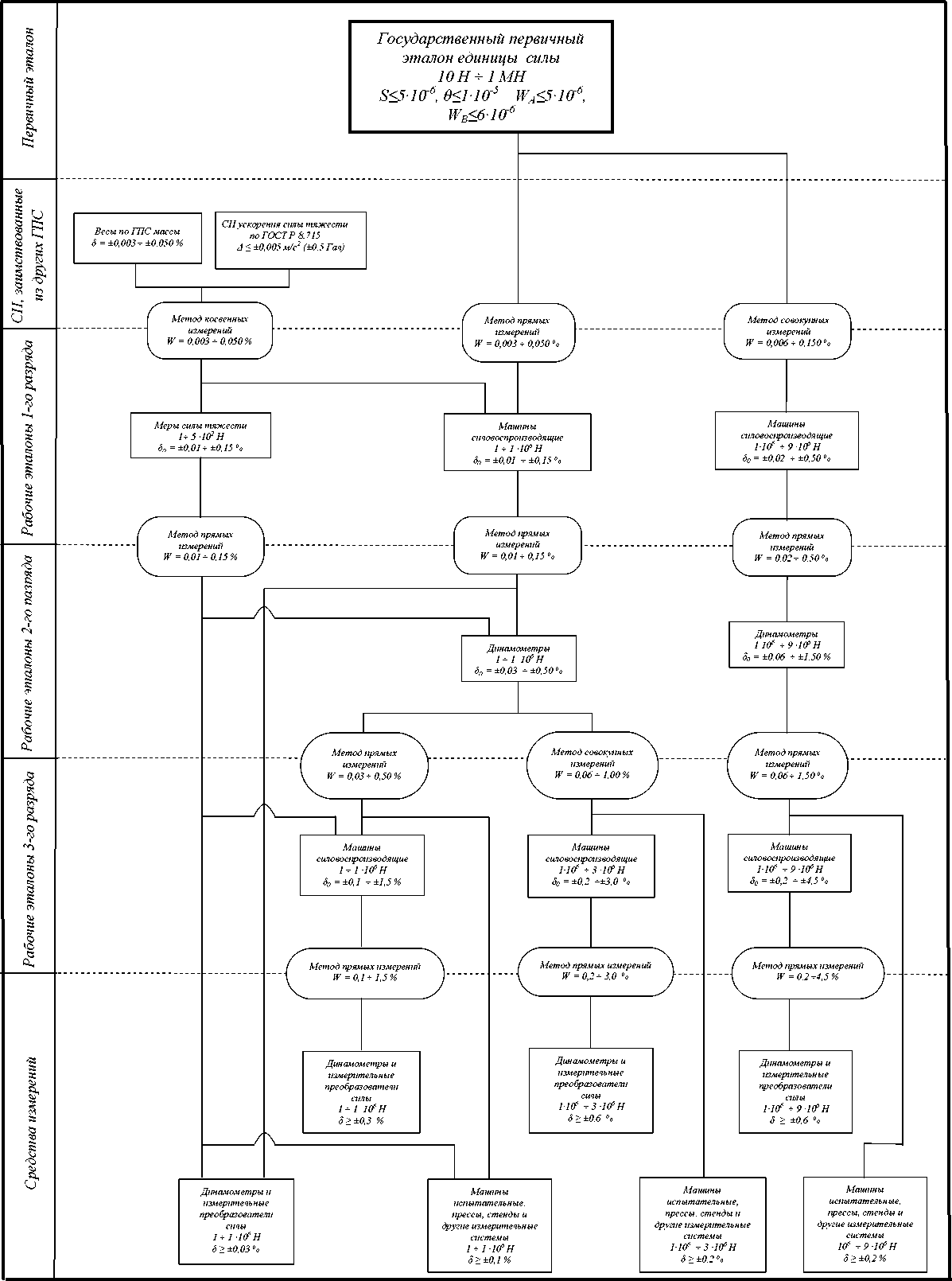

Графическая часть государственной поверочной схемы для средств измерений силы приведена в приложении А.

• 2.1. Государственный первичный эталон состоит из четырех эталонных установок непосредственного нагружения силой тяжести:

эталонная установка ЭУ-0,02, с диапазоном воспроизведения единицы силы от 10 Н до 200 Н с дискретностью 10 Н;

эталонная установка ЭУ-0,5, с диапазоном воспроизведения единицы силы от 100 Н до 5 кН с дискретностью 100 Н;

эталонная установка ЭУ-10, с диапазоном воспроизведения единицы силы от 2 кН до 100 кН с дискретностью 1 кН;

эталонная установка ЭУ-100, с диапазоном воспроизведения единицы силы от 10 кН до 1 МН с дискретностью 10 кН,

и набора переносных динамометров-компараторов с измерительной аппаратурой для осуществления передачи размера единицы силы машинам силовоспроизводящим в диапазоне до 9 МН.

2.2 Государственный первичный эталон предназначен для воспроизведения, хранения единицы силы и передачи единицы с применением разрядных рабочих эталонов средствам измерений, применяемым в РФ с целью обеспечения единства измерений.

• 2.3. Диапазон значений силы, в котором воспроизводится единица, составляет от 10 Н до 1 МН.

• 2.4. Государственный первичный эталон единицы силы обеспечивает воспроизведение единицы с относительным средним квадратическим отклонением (далее - СКО) результата измерений S₀, не превышающим 5•IO^{- 6} при 15 независимых измерениях.

Относительная неисключенная систематическая погрешность 0₀ не превышает 140^-5.

Относительная стандартная неопределенность, оцениваемая по типу А, W_A, не превышает 54 0^-6 при 15 независимых измерениях.

Относительная неопределенность, оцениваемая по типу В, W_B, не превышает 640^-6.

• 2.5. Для обеспечения воспроизведения единицы силы с указанной точностью должны соблюдаться правила содержания и применения государственного первичного эталона единицы силы.

• 2.6. Государственный первичный эталон применяют для передачи единицы силы рабочим эталонам 1-го разряда:

в диапазоне от 10 Н до 1 МН методом прямых измерений с расширенной относительной неопределенностью (W) от 0,003 % до 0,050 %, при этом разность значений силы, воспроизводимой государственным первичным эталоном и поверяемым (калибруемым) рабочим эталоном 1-го разряда измеряют динамометром-компаратором;

диапазоне от 1 МН до 9 МН методом совокупных измерений с расширенной относительной неопределенностью (W) от 0,006 % до 0,150 %, при этом разность значений силы, воспроизводимой государственным первичным эталоном и поверяемым (калибруемым) рабочим эталоном 1-го разряда измеряют группой динамометров-компараторов.

• 3. Рабочие разрядные эталоны

• 3.1.1.  В качестве средств измерений, заимствованных из других государственных поверочных схем, применяют весы по ГПС для средств измерений массы с пределами допускаемой относительной погрешности 5₀ не более ±0,05 %; средства измерений ускорения свободного падения по ГОСТ Р 8.715-2010 с пределами допускаемой абсолютной погрешности не более ±0,005 м/с² (0,5 Гал).

• 3.1.2. Средства измерений, заимствованные из других ГПС, применяют для передачи единицы методом косвенных измерений рабочим разрядным эталонам единицы силы и средствам измерений в диапазоне от 1 Н до 5 кН.

П р и м е ч а н и е - Допускается применение других средств измерений, заимствованных из других государственных поверочных схем при условии разработки методик косвенных измерений, обеспечивающих неопределенность измерений действительных значений погрешности не превышающих 1/3 от пределов допускаемой погрешности поверяемых (калибруемых) рабочих разрядных эталонов и средств измерений.

• 3.2.1.  В качестве рабочих эталонов 1-го разряда применяют машины силовоспроизводящие различного принципа действия в диапазоне измерений от 1 Н до 9 МН; меры силы тяжести в диапазоне измерений от 1 Н до 0,5 кН.

• 3.2.2. Пределы допускаемой относительной погрешности рабочих эталонов

• 1-го разряда, приведены в таблице 1.

Т а б л и ц а 1 - Пределы допускаемой относительной погрешности

П р и м е ч а н и е - Могут быть применены машины силовоспроизводящие и установки, имеющие другие принципы действия.

• 3.2.3. Диапазон измерений рабочих эталонов 1-го разряда может быть разделен на интервалы с разными пределами допускаемой относительной погрешности.

Например: машина силовоспроизводящая ОСМ2-200-10 имеет диапазон измерений от 2 кН до 2 МН, который может быть разделен на интервалы:

от 2 кН до 100 кН                     - 5₀ = ± 0,01 %;

св. 100 кН до 1 МН                   - 5₀ = ± 0,02 %;

св. 1 МН до 2 МН                    - 5₀ = ± 0,15 %.

• 3.2.4.    Рабочие эталоны 1-го разряда применяют для передачи единицы рабочим эталонам 2-го разряда и средствам измерений методом прямых

многократных измерений.

• 3.2.5. Методы прямых измерений должны обеспечивать расширенную относительную неопределенность измерений действительных значений погрешности, не превышающую 1/3 от пределов допускаемой погрешности рабочих эталонов 2-го разряда или средств измерений.

• 3.3.1. В качестве рабочих эталонов 2-го разряда применяют переносные динамометры в диапазоне измерений от 1 Н до 9 МН.

• 3.3.2. Пределы допускаемой относительной погрешности рабочих эталонов

• 2-го разряда приведены в таблице 2.

Т а б л и ц а 2 - Пределы допускаемой относительной погрешности

• 3.3.3. Диапазон измерений рабочих эталонов 2-го разряда может быть разделен на интервалы с разными пределами допускаемой относительной погрешности.

Например: Динамометр с диапазоном измерений от 50 кН до 500 кН, может иметь интервалы измерений:

от 50 кН до 200 кН                     - 5₀ = ± 0,50 %;

св. 200 кН до 400 кН                    - 5₀ = ± 0,24 %;

св. 400 кН до 500 кН                    - 5₀ = ± 0,07 %.

• 3.3.4. Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений методом прямых многократных измерений и методом совокупных измерений.

П р и м е ч а н и е - Метод совокупных измерений заключается в установке параллельно трех одинаковых динамометров. Измерения силы динамометрами проводят одновременно с последующим суммированием. Расширенную относительную неопределенность измерений по такой методике рассчитывают с учетом влияния изменения вектора приложения силы к динамометру, неравномерности нагружения установленных параллельно трех динамометров и других влияющих величин.

• 3.3.5. Методы прямых измерений и методы совокупных измерений должны обеспечивать расширенную относительную неопределенность измерений действительных значений погрешности, не превышающую 1/3 от пределов допускаемой погрешности рабочих эталонов 3-го разряда или средств измерений.

• 3.4.1. В качестве рабочих эталонов 3-го разряда применяют машины силовоспроизводящие различного принципа действия в диапазоне измерений от 1 Н до 9 МН;

• 3.4.2. Пределы допускаемой относительной погрешности рабочих эталонов

• 3-го разряда приведены в таблице 3.

Т а б л и ц а 3 - Пределы допускаемой относительной погрешности

П р и м е ч а н и е - Могут быть применены машины силовоспроизводящие и установки, имеющие другие принципы действия.

• 3.4.3. Диапазон измерений рабочих эталонов 3-го разряда может быть разделен на интервалы с разными пределами допускаемой относительной погрешности.

• 3.4.4. Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений методом прямых измерений.

• 3.4.5. Методы прямых измерений должны обеспечивать расширенную относительную неопределенность измерений действительных значений погрешности не превышающую 1/3 от пределов допускаемой погрешности средств измерений.

4.1. В качестве средств измерений  применяют  динамометры,

измерительные преобразователи силы («датчики силоизмерительные»), машины испытательные, прессы, стенды, установки и другие измерительные системы, содержащие встроенные или встраиваемые силоизмерители, с диапазонами измерений от 1 Н до 9 МН.

• 4.2. Пределы допускаемой относительной погрешности средств измерений приведены в таблице 4.

Т а б л и ц а 4 - Пределы допускаемой относительной погрешности

П р и м е ч а н и е - Диапазон измерений средств измерений может отличаться от приведенной в настоящей ГПС при условии разработки методики поверки обеспечивающей расширенную относительную неопределенность измерений действительных значений погрешности не превышающую 1/3 от пределов допускаемой погрешности средств измерений.
