Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2358

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппараты высоковольтные испытательные УПУ

Аппараты высоковольтные испытательные УПУ (далее - аппараты) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.

Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети 220 В с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диодного столба) - в напряжение постоянного тока. В высоковольтном трансформаторе предусмотрено автоматическое подключение высоковольтного диодного столба, что позволяет аппаратам функционировать в режиме однополупериодного высоковольтного выпрямителя для генерирования напряжения постоянного тока с внешней балластной емкостью не менее 25 нФ. Аппараты снабжены встроенным разрядным устройством для снятия заряда с емкостного объекта. Измерение выходного напряжения и тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы после преобразования АЦП и их математической обработки поступают на цифровой индикатор. На цифровом индикаторе отображаются следующие данные:

• - время до окончания испытания, режимы испытания, предельные значения измеряемых величин;

• - скорость подъема напряжения, тип нагрузки.

Управление аппаратом осуществляется с помощью клавиатуры и графического жидкокристаллического (ЖК) индикатора.

Аппараты выполнены в металлическом корпусе с последующей окраской. Аппараты имеют ручку для переноски и установки на поверхности.

Рабочее положение - горизонтальное.

В аппаратах предусмотрены специальные меры, обеспечивающие безопасность проведения работ.

К ним относятся:

• - ограничение воспроизведения высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;

• - ручное аварийное отключение при помощи кнопки подачи питания;

• - индикация наличия высокого напряжения.

Аппараты выпускаются в следующих модификациях УПУ-1, УПУ-6, УПУ-10М, УПУ-15, УПУ-21, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.

Аппараты предназначены для проведения испытаний и диагностирования изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Общий вид средства измерений приведен на рисунке 1.

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

УПУ-1

УПУ-6

УПУ-10М

УПУ-15

УПУ-21

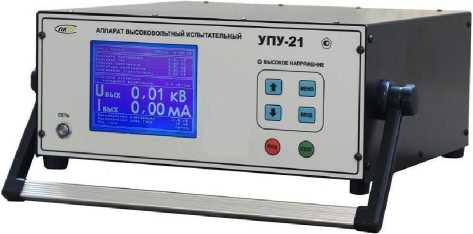

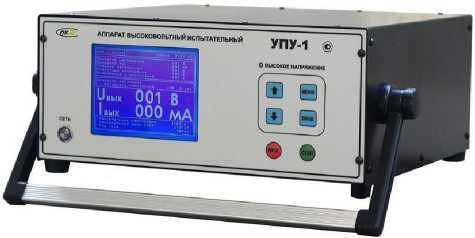

Рисунок 1 - Общий вид средства измерений

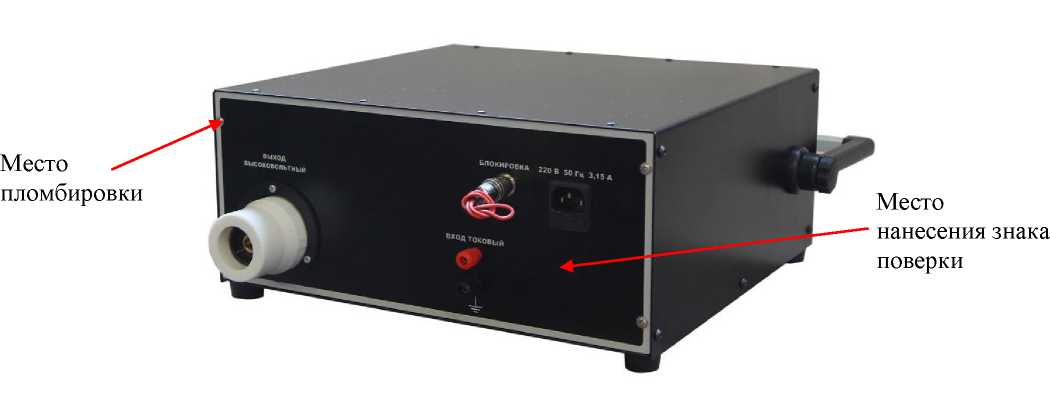

Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки

В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.

ПО аппаратов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель аппарата и типографским способом на титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 206.1-270-2017 с изменением № 1 «Аппараты высоковольтные испытательные УПУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 05 июля 2019 г.

Основные средства поверки:

Вольтметр универсальный цифровой GDM-78255A, регистрационный № 38428-08; Делитель напряжения ДН-20э, регистрационный № 54883-13;

Киловольтметр цифровой ПрофКиП, регистрационный № 64596-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ

ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-2 до 2^ 10⁹ Гц

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10^-1 до 140⁶ Гц

ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 в ст. минус 16 до 30 А

ТУ 4221-010-22378101-2017. Аппараты высоковольтные испытательные УПУ. Технические условия

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400074, г. Волгоград, ул. Козловская, дом 71, оф.39

Телефон: +7 (8442) 95-51-06

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
