№1858 от 05.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 106652
О переоформлении свидетельства об утверждении типа средства измерений № 33357 "Манометры показывающие КМ, КВ и КМВ" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1858 от 05.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 августа 2019 г. № 1858
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 33357 «Манометры показывающие КМ, КВ и КМВ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ЗАО «РОСМА» от 25 декабря 2018 г. № 815 и № 816 приказываю:
-
1. Внести изменения в описание типа на манометры показывающие КМ, КВ и КМВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25910-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 406123-2018 «Манометры показывающие КМ, КВ и КМВ. Методика поверки» и интервал между поверками - 2 года.
-
3. Переоформить свидетельство об утверждении типа № 33357 «Манометры показывающие КМ, КВ и КМВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 25910-08, в связи с заменой документа на поверку и увеличением интервала между поверками.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А. К). Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа
средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 0OE1O36EE32711E880E9EQ071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08,11.2019
к___________—__________/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» августа 2019 г. № 1858_____
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры показывающие КМ, КВ и КМВ
Назначение средства измеренийМанометры показывающие КМ, КВ и КМВ (далее - приборы) предназначены для измерений избыточного (КМ), вакуумметрического (КВ) и мановакуумметрического (КМВ) давления газообразных сред.
Описание средства измеренийПринцип работы приборов основан на зависимости степени деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку манометра. Мембранная коробка и штуцер могут изготавливаться из медных сплавов или из нержавеющей стали, циферблат и стрелка из алюминия. Приборы могут иметь корректор нуля, расположенный под защитным стеклом, предназначенный для подготовки приборов к поверке или калибровке.
Корпуса приборов могут изготавливаться из стали или нержавеющей стали. В зависимости от используемых при изготовлении материалов, приборы делятся на модификации, представленные в таблице 1.
Таблица 1 - Модификации приборов
|
Модификация |
Материал чувствительного элемента |
Материал корпуса |
Материал штуцера |
|
Серия 11 |
Бронза, нержавеющая сталь |
Сталь |
Латунь |
|
Серия 12 |
Бронза, нержавеющая сталь |
Нержавеющая сталь |
Латунь |
|
Серия 22 |
Бронза, нержавеющая сталь |
Нержавеющая сталь |
Латунь |
|
Серия 31 |
Бронза, нержавеющая сталь |
Сталь |
Латунь |
|
Серия 22, Кс |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
Серия 32, Кс |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
Примечание - В приборах могут применяться минеральные защитные стекла (другие названия: инструментальное, триплекс, оптическое, техническое и т.д.) или органические защитные стекла (другие названия: полимерное, пластиковое, оргстекло, плексиглас, поликарбонат и т.д.) | |||
Общий вид приборов представлен на рисунках 1 - 6.
Защита от несанкционированного доступа осуществляется при помощи опломбирования корпуса специальной наклейкой, которая разрушается при попытке ее удалить или вскрыть корпус. Опломбирование корпуса ограничивает доступ к внутренним элементам, влияющим на метрологические характеристики, в том числе и к корректору нуля. Схема пломбировки от несанкционированного доступа представлена на рисунке 7. Обозначение места нанесения знака поверки представлено на рисунке 8.

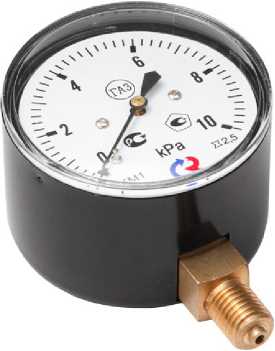

Рисунок 1 - Манометры показывающие

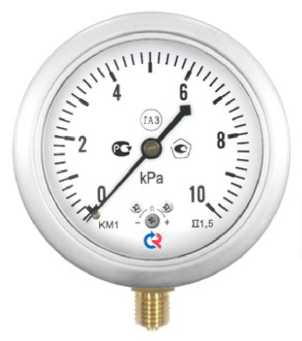

Рисунок 2 - Манометры показывающие
КМ, КВ и КМВ, серия 12
КМ, КВ и КМВ, серия 11

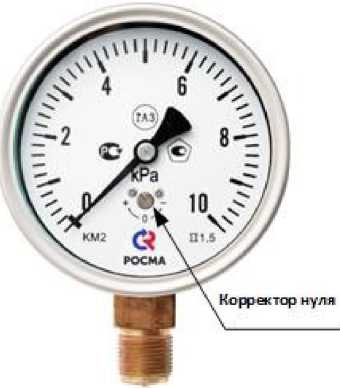

Рисунок 3 - Манометры показывающие
КМ, КВ и КМВ, серия 22

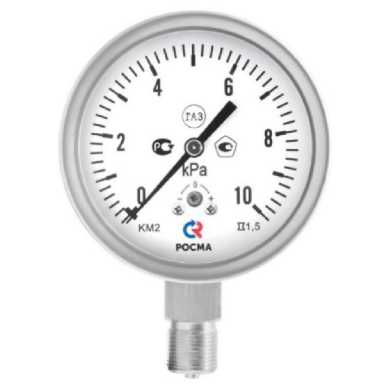

Рисунок 4 - Манометры показывающие КМ, КВ и КМВ в корпусе из нержавеющей стали, серия 22, Кс

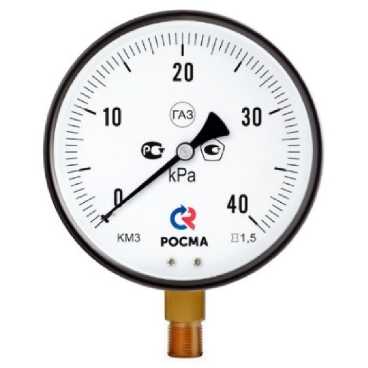

Рисунок 5 - Манометры показывающие
КМ, КВ и КМВ, серия 31

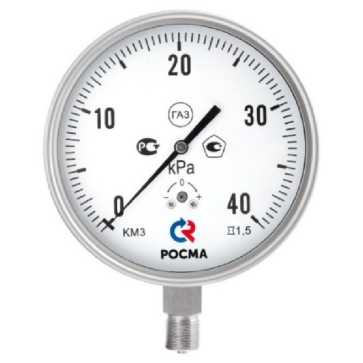

Рисунок 6 - Манометры показывающие КМ, КВ и КМВ в корпусе из нержавеющей стали, серия 32, Кс
Рисунок 7 - Манометры показывающие
КМ, КВ и КМВ. Пример пломбирования

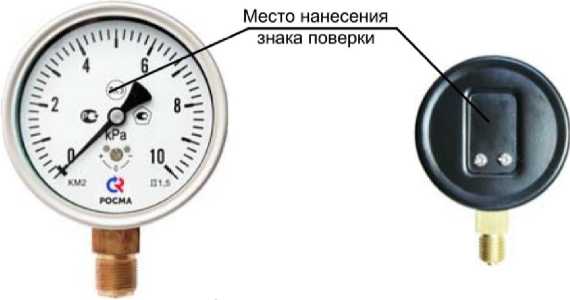

Рисунок 8 - Обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиДиапазон показаний, класс точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего номинальному диаметру корпуса, и серии прибора представлены в таблице 2.
Таблица 2 - Диапазон показаний, класс точности в зависимости от модификации, условного обозначения диаметра корпуса, соответствующего
номинальному диаметру корпуса, и серии прибора
|
Тип |
Условное обозначение типа корпуса |
Серия |
Исполнение из нержавеющей стали |
Номинальный диаметр корпуса, мм |
Диапазон показаний, кПа |
Класс точности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
КМ |
1 |
11 |
- |
63 |
от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
2,5 |
|
КМ |
1 |
12 |
- |
63 |
от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
1,5 |
|
КМ |
2 |
22 |
- |
100 |
от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
1,5 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
КМ |
2 |
22 |
Кс |
100 |
от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
1,5 |
|
КМ |
3 |
31 |
- |
150 |
от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
1,5 |
|
КМ |
3 |
32 |
Кс |
150 |
от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
1,5 |
|
КВ |
2 |
22 |
- |
100 |
от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0; от -25 до 0; от -40 до 0; от -60 до 0 |
1,5 |
|
КВ |
2 |
22 |
Кс |
100 |
от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0; от -25 до 0; от -40 до 0; от -60 до 0 |
1,5 |
|
КВ |
3 |
31 |
- |
150 |
от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0; от -25 до 0; от -40 до 0; от -60 до 0 |
1,5 |
|
КВ |
3 |
32 |
Кс |
150 |
от -2,5 до 0; от -4 до 0; от -6 до 0; от -10 до 0; от -16 до 0; от -25 до 0; от -40 до 0; от -60 до 0 |
1,5 |
|
КМВ |
2 |
22 |
- |
100 |
от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25; от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5 |
1,5 |
|
КМВ |
2 |
22 |
Кс |
100 |
от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25; от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5 |
1,5 |
|
КМВ |
3 |
31 |
- |
150 |
от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25; от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5 |
1,5 |
|
КМВ |
3 |
32 |
Кс |
150 |
от -1 до 1,5; от -1 до 3; от -0,8 до 0,8; от -1,25 до 1,25; от -3 до 3; от -5 до 5; от -8 до 8; от -12,5 до 12,5 |
1,5 |
|
Федерац измерен! |
римечания: Диапазон измерений равен диапазону показаний. Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской ии, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика. Класс точности приборов соответствует пределу допускаемой основной приведенной погрешности приборов к диапазону 4й. Вариация показаний не превышает абсолютного значения пределов допускаемой погрешности приборов | |||||
Таблица 3 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,5 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °С |
23±5 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур окружающей среды, °С |
от -60 до +60 |
|
Диапазон рабочих температур измеряемой среды, °С |
от -65 до +100 |
|
Степень защиты по ГОСТ 14254-2015* |
IP 40; IP54; IP65 |
|
Средний срок службы манометров, лет, не менее |
10 |
|
* - В зависимости от модификации. | |
Таблица 5 - Габаритные размеры и масса общетехнических приборов
|
Наименование характеристики |
Серия 11 |
Серия 12 |
Серия 22 |
Серия 31 |
|
Номинальный размер корпуса, мм |
63 |
63 |
100 |
150 |
|
Габаритные размеры*, мм, не более |
067 х 93 х 46 (067 х 71) |
067 х 93 х 46 (067 х 71) |
0101 х 138,5 х 51 |
0150 х 191 х 60 |
|
Масса, кг, не более |
0,23 |
0,23 |
0,57 |
1,07 |
|
* - Вне скобок указан размер для исполнений с радиальным штуцером, в скобках - для осевого. | ||||
Таблица 6 - Габаритные размеры и масса коррозионностойких приборов
|
Наименование характеристики |
Серия 22, Кс |
Серия 32, Кс |
|
Номинальный размер корпуса, мм |
100 |
150 |
|
Габаритные размеры, мм, не более |
0101 х 138,5 х 50 |
0152 х 190 х 50 |
|
Масса, кг, не более |
0,57 |
0,91 |
наносится на циферблат приборов методом шелкографии или другим методом печати, а также на паспорт и инструкцию по эксплуатации печатным способом.
Комплектность средства измерений в соответствии с таблицей 7.
Таблица 7 - Комплектность приборов
|
Наименование |
Обозначение документа |
Количество |
|
Манометр показывающий |
КМ, КВ или КМВ |
1 шт. |
|
Паспорт и инструкция по эксплуатации |
НСРП.406123.001.ПС |
1 экз. |
|
НСРП.406123.002.ПС |
1 экз. на партию | |
|
НСРП.406123.003.ПС |
1 экз. | |
|
НСРП.406123.004.ПС |
1 экз. на партию | |
|
Методика поверки |
МП 406123-2018 |
1 экз. |
|
Принадлежности по заказу (краны, переходники, защитные кожухи, кронштейны и др.) |
- |
По требованию |
осуществляется по документу МП 406123-2018 «Манометры показывающие КМ, КВ и КМВ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 19.12.2018.
Основные средства поверки:
-
- мановакуумметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1652-99 (далее -регистрационный номер 1652-99);
-
- манометры избыточного давления грузопоршневые МП-2,5 (регистрационный номер 31073-06);
-
- калибратор давления портативный Метран-517 (регистрационный номер 39151-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на стекло или корпус манометра в соответствии с рисунком 8 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим КМ, КВ или КМВГосударственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29.06.2018 № 1339
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, и тягонапоромеры показывающие и самопишущие. Общие технические условия
ТУ 4212-002-4719015564-2008 Манометры показывающие КМ, КВ и КМВ. Технические условия (с изменениями № 6)
ИзготовительЗакрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)
ИНН 4719015564
Почтовый адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5
Юридический адрес: 188382, Россия, Ленинградская область, Гатчинский район, поселок Вырица Сиверское шоссе, д. 168
Телефон (факс): (812)-325-25-08
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495)-437-55-77; (495)-437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013.
В части вносимых изменений
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: (495)-491-78-12; (495)-491-86-55
E-mail: sittek@mail.ru, mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
