МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

5 августа 2019 г.                                               _№    1855

Москва

О внесении изменений в описание типа на весы неавтоматического действия ALE

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Вибра Рус» от 17 апреля 2019 г. № 417/02 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия ALE, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70043-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  С.С. Голубев

Г       '                              Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E00718FC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

к__________—__________>

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «5» августа 2019 г. № 1855

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия ALE

Весы неавтоматического действия ALE (далее - весы) предназначены для измерений массы.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого объекта, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого объекта. Результаты измерений выводятся на дисплей.

Весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы c максимальными нагрузками до 1200 г включительно оснащаются ветрозащитной витриной.

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия ALE

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• -  устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• -  устройство первоначальной установки на нуль (Т.2.7.2.4);

• -  устройство слежения за нулем (Т.2.7.3);

• -  устройство установки на нуль и уравновешивания тары (4.6.9);

• -  устройство выборки массы тары (Т.2.7.4);

• -  вспомогательное показывающее устройство (Т.2.5);

• -  взвешивание в различных единицах измерения массы (2.1);

• -  запоминающее устройство (4.4.6);

• -  полуавтоматическое устройство юстировки чувствительности (4.2.5);

• -  различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.

Весы оснащены последовательными интерфейсами передачи данных RS232C и USB, а так же встроенным поддонным крюком, для размещения объекта измерений под весами.

Обозначение модификаций весов имеет вид ALE[1][2][3], где:

ALE - обозначение типа весов;

• [1] - условное обозначение максимальной нагрузки (Max):

22 - 220 г;

32 - 320 г;

62 - 620 г;

120 - 1200 г;

150 - 1500 г;

220 - 2200 г;

320 - 3200 г;

620 - 6200 г;

820 - 8200 г;

1500 - 15000 г;

• [2] - условное обозначение действительной цены деления (d):

• 1 - 0,1 г;

• 2 - 0,01 г;

• 3 - 0,001 г.

• [3] - полуавтоматическое устройство юстировки чувствительности:

R - если присутствует означает, что весы оснащены автоматическим устройством

юстировки чувствительности встроенным грузом.

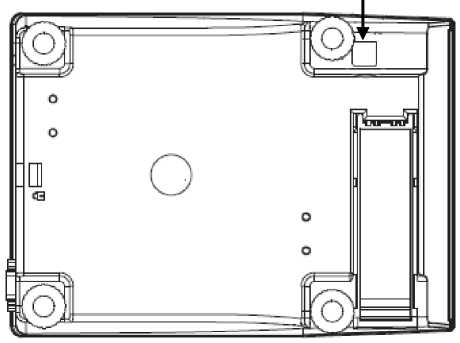

Разрушаемая наклейка на нижней части корпуса весов, предохраняющая доступ к переключателю регулировки.

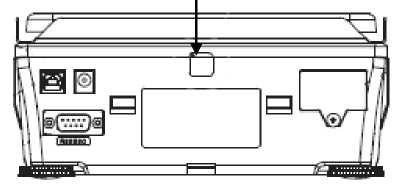

Разрушаемая наклейка на задней части корпуса весов, препятствующая вскрытию корпуса

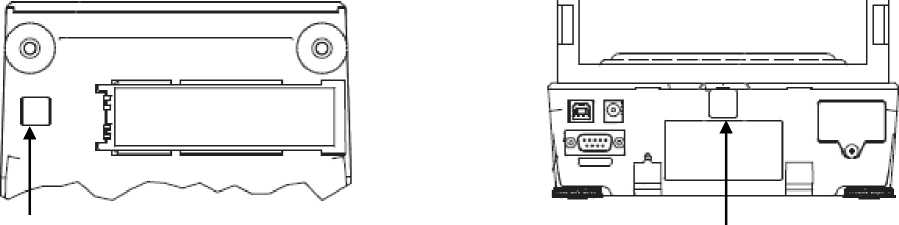

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и разделено на метрологически значимую и незначимую части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней и задней частях корпуса весов (как показано на рисунке 2). Одна из защитных пломб ограничивает доступ к переключателю, без изменения положения которого невозможна регулировка и настройка весов, другая располагается в месте сопряжения частей корпуса и таким образом, препятствует его вскрытию. Изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические характеристики приведены в таблицах 2-3.

Таблица 2

Таблица 3

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности F1, F2, M1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Техническая документация изготовителя

«Shinko Denshi Co., Ltd.», Япония

Адрес: 3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan

Тел.: (81)-3-3835-4577

Факс: (81)-3-5818-6066

E-mail: shinko-denshi@vibra.co.jp

Web-сайт: www.vibra.co.jp

Общество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус»)

ИНН 7721815436

Адрес: 109428, г. Москва, Рязанский проспект, д. 26, стр. 13

Тел.: (495) 740-68-71

Факс: (495) 740-62-71

E-mail: sales@vibra.ru

Web-сайт: www.vibra.ru;www.acomrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
