МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 августа 2018 г.                                              _№  1803

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 60355 «Преобразователи плотности и вязкости FDM, FVM, HFVM» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Эмерсон» от 17 мая 2018 г. № 106 и от 02.08.2018 г. № 14590/02082018 приказываю:

• 1. Внести изменения в описание типа на преобразователи плотности и вязкости FDM, FVM, HFVM, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62129-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить поверку по документу МП 01-251-2015 «ГСП.

Преобразователи плотности и вязкости FDM, FVM, HFVM. Методика поверки с изменением №  1», утвержденному ФГУП «УНИИМ» 3 0.03.2018 и

распространить действие документа на преобразователи плотности и вязкости FDM, FVM, HFVM, находящиеся в эксплуатации и вновь выпускаемые.

• 3.  Переоформить свидетельство об утверждении типа №  60355

«Преобразователи плотности и вязкости FDM, FVM, HFVM», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 62129-15, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11,2017 до 20,11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи плотности и вязкости FDM, FVM, HFVM (далее - преобразователи) предназначены для измерений плотности, динамической вязкости и температуры жидкости в трубопроводах и резервуарах.

Принцип действия преобразователей основан на зависимости параметров колебаний резонансного контура сенсора прибора (металлического виброэлемента типа вилки) от плотности и вязкости измеряемой жидкости. Колебания виброэлемента поддерживаются с помощью пьезоэлементов, управляемых электроникой прибора. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности измеряемой жидкости. Добротность вынужденных резонансных колебаний виброэлемента зависит от динамической вязкости измеряемой жидкости. Измерение температуры осуществляется с помощью встроенного платинового термометра сопротивления с номинальной статистической характеристикой Pt 100. Индивидуальные градуировочные характеристики преобразователей в виде различных поправочных коэффициентов определяются в процессе заводской градуировки при выпуске из производства и указываются в сопроводительной документации, которая прилагается к каждому преобразователю.

У преобразователей доступны различные варианты исполнений по выходным сигналам, наличию ЖКИ (с кнопками для конфигурирования), по длине вилок сенсора, по длине зонда, по способам монтажа прибора в технологический процесс, по материалам смачиваемых частей, по вариантам обработки поверхности сенсора и по наличию защитного покрытия сенсора.

Преобразователи выпускаются трех моделей: FDM, FVM, HFVM, которые отличаются измеряемыми величинами (у FDM отсутствует измерительный канал вязкости) и наличием дополнительной сертификации для морских применений (доступна только для HFVM).

Электронная часть преобразователей позволяет подключать к ним по HART протоколу внешние датчики (например, расхода или уровня) и рассчитывать по измеренным, полученным извне и сконфигурированным данным различные дополнительные параметры, в том числе: приведенную к базовой температуре плотность и вязкость (динамическую и кинематическую), концентрацию, массовый расход нетто или брутто продукта, массу продукта в резервуаре и прочие диагностические и расчетные параметры.

Корпуса преобразователей выполнены в виде цельносварной конструкции, что обеспечивает надежность при работе в условиях повышенной влажности и температуры. Степень защиты от внешних воздействий соответствует IP 66/67, CSA Type 4.

Преобразователи сертифицированы для работы во взрывоопасных условиях. В зависимости от исполнения, преобразователи могут иметь следующие маркировки взрывозащиты: Ga/Gb Ex d IIC T6 X, Ga/Gb Ex d [ib] IIC T6 X, 2Ex nA IIC T6 Gc X или 2Ex nA IIC T4 Gc X.

Общий вид средства измерений представлен на рисунке 1.

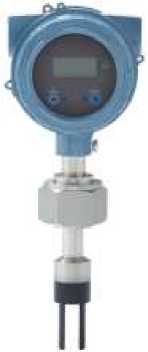

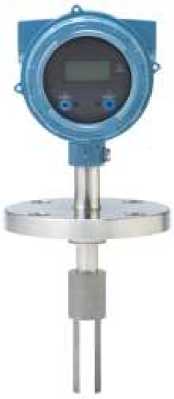

Рисунок 1 - Общий вид преобразователей:

A - преобразователь с ЖКИ, с фланцем, стандартным зондом и длинным сенсором (FDM);

Б - преобразователь с ЖКИ, с коническим соединителем, стандартным зондом и коротким сенсором с антифрикционным покрытием (FDM, FVM, HFVM).

В - преобразователь с ЖКИ, с фланцем, с длинным зондом и коротким сенсором (FDM, FVM)

Пломбирование преобразователей не предусмотрено.

Преобразователи оснащены встроенным программным обеспечением. Внутреннее программное обеспечение записывается на микроконтроллере и программируется на заводе изготовителе. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

Уровень защиты встроенного программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Конфигурирование прибора может осуществляться с кнопок встроенного индикатора, или дистанционно, по имеющимся цифровым протоколам HART, Foundation Fieldbus или Modbus с помощью полевых коммуникаторов (например, Rosemount 475) или программноаппаратных комплексов на базе ПК (например, Micro Motion ProLink® III).

Идентификационные данные программного обеспечения преобразователей указаны в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Метрологические характеристики преобразователей нормированы с учетом ПО и приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на переднюю панель преобразователя методом наклейки и на титульный лист руководства по установке типографским способом.

Комплектность средства измерений приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 01-251-2015 «ГСИ. Преобразователи плотности и вязкости FDM, FVM, HFVM. Методика поверки с изменением № 1», утвержденному ФГУП «УНИИМ» 30 марта 2018 г.

Основные средства поверки:

• - эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 (установка пикнометрическая или плотномер лабораторный) (диапазон измерений от 600 до 1250 кг/м³, пределы допускаемой абсолютной погрешностью при Р = 0,95 не более ±0,1 кг/м³);

• - эталон единицы кинематической вязкости 1-го разряда по ГОСТ 8.025-96 (набор стеклянных вискозиметров) в диапазоне от 4,0П0^-7 до 1,0-10^-1 м²/с с пределами допускаемой относительной погрешностью измерений кинематической вязкости не более ±0,2%);

• - эталон единицы динамической вязкости 2-го разряда по ГОСТ 8.025-96 (преобразователь вязкости жидкости 7829 Master / FVM Master или эталонный преобразователь) с пределами допускаемой абсолютной погрешности 0,065 мПа^с (0,065 сПз) в диапазоне измерений динамической вязкости от 0,5 до 10 мПа^с (от 0,5 до 10 сПз) и с пределами допускаемой приведенной погрешности ±0,5 % свыше 10 мПа^с (10 сПз);

• - эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне измерений от +5 до +90 °С и пределами допускаемой абсолютной погрешности не более ±0,1 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений приведены в руководстве по установке.

ГОСТ 8.024-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности.

ГОСТ 8.025-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений вязкости жидкостей.

Техническая документация фирм изготовителей «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика, и «Emerson SRL», Румыния.

Фирма «F-R Tecnologias de Flujo, S.A. de C.V.»., Мексика

Адрес: Ave. Miguel de Cervantes No.111, Complejo Industrial, Chihuahua, Mexico, 31109

Фирма «Emerson SRL», Румыния

Адрес: Emerson nr.4, Cluj-Napoca, Romania

Телефон: 0040374423139

Web-сайт: www.emersonprocess.com

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)

Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5

Телефон: +7 (495) 995-95-59

Факс: +7 (495) 424-88-50

E-mail: Info.Ru@Emerson.com

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
