Номер по Госреестру СИ: 53022-13
53022-13 Преобразователи измерительные напряжения переменного тока
(ЭП8543)
Назначение средства измерений:
Преобразователи измерительные напряжения переменного тока ЭП8543 (далее - ИП), предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 15.03.2018
Номер записи -
ID в реестре СИ - 365300
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1862 от 2018.09.06 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи измерительные напряжения переменного тока (ЭП8543)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "МНПП "Электроприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
2 года |
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Кто поверяет Преобразователи измерительные напряжения переменного тока (ЭП8543)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Преобразователи измерительные напряжения переменного тока (ЭП8543)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на корпусе ИП и на эксплуатационную документацию способом, аналогичным с выполнением других надписей и знаков.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведён в документе 3ЭП.499.701 РЭ «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения переменного тока ЭП8543ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, переменного тока, частоты, сопротивления аналоговые. Общие технические условия»;
ТУ РБ 14401895.034-98 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом МП.ВТ.150-2006 «Преобразователи измерительные переменного тока ЭП8542 и напряжения переменного тока ЭП8543. Методика поверки», согласованным РУП «Витебский ЦСМС » 16.05.2006 г.
Перечень основного оборудования для поверки:
- установка для поверки и градуировки электроизмерительных приборов У 300: напряжение от 0 до 1000 В, ток от 0 до 5 А, коэффициент нелинейных искажений не более 2 %;
- вольтметр В7-34А : напряжение постоянного тока от 0 до 1 В, основная погрешность ± 0,02 %;
- вольтметр Д5103: напряжение от 0 до 600 В , частота от 45 до 1000 Гц, класс точности 0,1;
- амперметр Д5099: ток от 0 до 0,5 А и от 0 до 1,0 А, частота от 45 до 500 Гц, класс точности 0,1;
- амперметр Д5054: ток от 0 до 2,5 А и от 0 до 5,0 А частота от 45 до 500 Гц, класс точности 0,1;
- магазин сопротивлений Р 33: величина сопротивлений от 0,1 до 99999,9 Ом, класс точности 0,2;
- мера электрического сопротивления Р331: Rhom = 100 Ом, класс точности 0,01.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор »ИП могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
По способу преобразования входного сигнала ИП относятся к преобразователям выпрямительного типа. Выходной сигнал прямо пропорционален среднему значению входного сигнала. Информацию несет среднее значение выходного сигнала.
ИП конструктивно состоит из следующих узлов: основания с клеммной колодкой, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы, трансформатора, установленного в основании.
Основание с клеммными колодками, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала. В клеммной колодке размещены зажимы для подключения внешних цепей.
ИП не требуют дополнительного источника питания.
В зависимости от диапазонов входных и выходных сигналов ИП имеют четыре модификации.

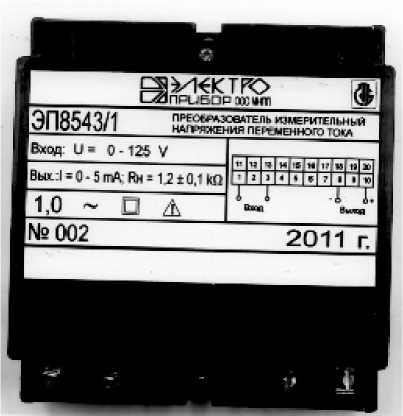

Фотография общего вида ИП приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.
Рисунок 1 - Внешний вид преобразователя измерительного напряжения переменного тока ЭП8543.

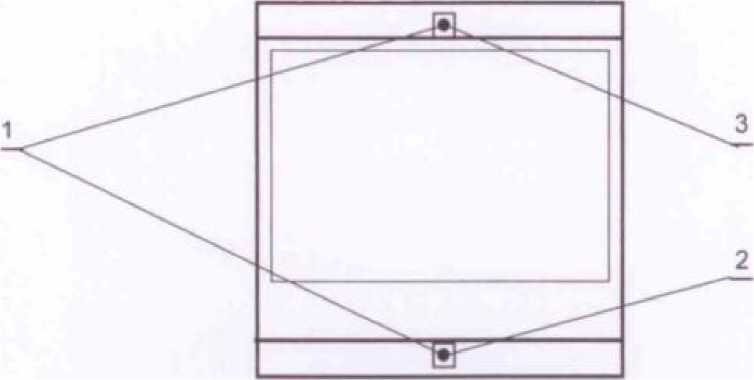

Рисунок 2 - Схема пломбировки от несанкционированного доступа (винты, крепящие крышку корпуса к основанию - 1) и указание мест для нанесения оттиска клейма ОТК (2) и оттиска клейма знака поверки (3) на преобразователи измерительные напряжения переменного тока ЭП8543.
Комплектность приведена в таблице 2. Таблица 2
Обозначение |
Наименование |
Количество |
ЗЭП.499.702 |
Преобразователь измерительный напряжения переменного тока ЭП8543 |
1 |
ЗЭП.499.702 ПС |
Паспорт |
1 |
ЗЭП.499.701 РЭ |
Руководство по эксплуатации |
Количество по заказу |
МП. ВТ. 150-2006 |
Методика поверки |
Количество по заказу |
WAGO 209-106 |
Кронштейн для крепления на DIN-рейку |
2* |
Покупной |
Винт 3x6.01. ГОСТ 11650 |
2* |
Покупной |
Винт 3x10.01. ГОСТ 11652 |
2* |
* Поставляется по заказу. |
Основные характеристики входных и выходных сигналов в зависимости от модификации ИП приведены в таблице 1.
Таблица 1
Модификация ИП |
Диапазон измерений входного сигнала, В |
Диапазон изменений выходного сигнала, мА |
Нормирующее значение выходного сигнала, мА |
Сопротивление нагрузки, кОм |
ЭП8543/1 |
от 0 до 125 |
от 0 до 5 |
5 |
1,2 ± 0,1 |
ЭП8543/2 |
от 0 до 250 | |||
ЭП8543/3 |
от 0 до 400 | |||
ЭП8543/4 |
от 0 до 500 |
Класс точности ИП: 1,0.
Пределы допускаемой основной приведенной погрешности ИП в процентах от нормирующего значения выходного сигнала: ± 1,0 %.
Пределы допускаемых дополнительных приведенных погрешностей в процентах от нормирующего значения выходного сигнала:
- при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 30 и плюс 50 °С на каждые 10 °С: ± 0,5 %;
- при воздействии относительной влажности (95 ± 3) % при 35 °С : ± 1,0 %;
- при воздействии внешнего однородного магнитного поля переменного тока с частотой измеряемого сигнала с магнитной индукцией 0,5 мТ при самом неблагоприятном направлении и фазе магнитного поля: ± 0,5 %;
- при отклонении формы кривой тока входного сигнала под влиянием 2, 3, 4, 5- ой гармоники до 5 % от первой гармоники: ± 2,0 %.
Потребляемая мощность: не более 2,0 В^А (для ЭП8543/1); 3,5 В^А (для ЭП8543/2); 5,5 1Ь\ (для ЭП8543/3); 6,5 В^А (для ЭП8543/4).
Габаритные размеры ИП: не более 120х110х70 мм.
Масса: не более 1,0 кг.
Рабочие условия применения:
|
от минус 30 до плюс 50; 95% при 35 °С. |
Средний срок службы, не менее, 10 лет. Средняя наработка на отказ, не менее , 50000 ч.
Ссылки на другие типы СИ
- 47063-11 Фотометры лабораторные меди...
- 82026-21 Мерник технический 1-го кла...
- 41886-09 Преобразователи измерительные
- 19890-00 Весы электронные
- 58265-14 Резервуары стальные вертика...
- 87204-22 Топливозаправщик
- 53077-13 Модули электрокардиографиче...
- 88752-23 Угломеры с нониусом
- 4625-77 Тягомеры, напоромеры, тягон...
- 21004-11 Анемометры ручные электронные
