Номер по Госреестру СИ: 51557-19
51557-19 Преобразователи измерительные постоянного тока
(ЭП8556)
Назначение средства измерений:
Преобразователи измерительные постоянного тока ЭП8556 (далее по тексту - ИП) предназначены для линейного преобразования одного или двух входных сигналов постоянного тока в один или два унифицированных выходных сигнала постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Программное обеспечение
ИП оснащены встроенным программным обеспечением (далее - ПО).
ПО является метрологически значимым и метрологические характеристики ИП определены с его учетом. ПО хранится в энергонезависимой памяти микроконтроллера ИП. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция ИП исключает возможность несанкционированного влияния на ПО ИП и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ЕР 8556 57 v402 |
Номер версии (идентификационный номер ПО) |
402 |
Цифровой идентификатор ПО |
765B88CB |
Другие идентификационные данные, если имеются |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на крышку корпуса ИП методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу МП.ВТ.140-2006 «Преобразователи измерительные постоянного тока ЭП8556 и напряжения постоянного тока ЭП8557. Методика поверки», согласованному РУП «Витебский ЦСМС» 14.02.2006 г.
Основные средства поверки:
Калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7493-79);
Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 (регистрационный номер в Федеральном информационном фонде 35739-08);
Вольтметры ЦВ8500 (регистрационный номер в Федеральном информационном фонде 37458-17);
Магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
Катушки электрического сопротивления образцовые Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки ИП наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из винтов, крепящих крышку корпуса к основанию ИП, и в виде оттиска в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научнопроизводственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д.1
Телефон/факс: 10 375 (212) 67-28-16
Web-сайт: www.electropribor.com
E-mail: electropribor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ИП основан на преобразовании аналогового входного сигнала постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение в цифровой форме передается по интерфейсу RS-485, а также преобразуется в аналоговый выходной сигнал постоянного тока.
Функция преобразования ИП имеет следующий вид:
1вых. i = К Авх. i + 1|‘,ых. и,
где 1вых i - значение выходного сигнала в проверяемой точке, мА;
Авх. i - значение входного сигнала в проверяемой точке, мА или мВ;
1вых. н - начальное значение диапазона изменений выходного сигнала, мА;
К - коэффициент преобразования, определяемый по формуле:
К = 1вых.к — 1вых.н
А ’
вх. к
где 1вых. к - конечное значение диапазона изменений выходного сигнала, мА;
Авх. к - конечное значение диапазона измерений входного сигнала, мА или мВ.
В зависимости от диапазонов входных и выходных сигналов, диапазонов изменений сопротивления нагрузки, значений времени установления выходного сигнала, количества входов и выходов ИП имеют 26 модификаций.
ИП ЭП8556/1, ЭП8556/3, ЭП8556/5, ЭП8556/7, ЭП8556/9, ЭП8556/11, ЭП8556/13, ЭП8556/14, ЭП8556/15, ЭП8556/17, ЭП8556/19, ЭП8556/21, ЭП8556/23, ЭП8556/25 включаются в измерительную цепь непосредственно или через измерительные преобразователи с аналоговым выходным сигналом. ИП ЭП8556/2, ЭП8556/4, ЭП8556/6, ЭП8556/8, ЭП8556/10, ЭП8556/12, ЭП8556/16, ЭП8556/18, ЭП8556/20, ЭП8556/22, ЭП8556/24, ЭП8556/26 включаются в измерительную цепь через стандартные шунты постоянного тока с номинальным напряжением 75 мВ или 100 мВ.
ИП конструктивно состоят из следующих основных узлов: основания с двумя клеммными колодками, крышки корпуса, двух крышек клеммных колодок, двух или трех печатных плат (в зависимости от модификации ИП) с элементами схемы и трансформатора питания. Основание с клеммными колодками, крышка корпуса, крышки клеммных колодок выполнены из изоляционного материала. В клеммных колодках размещены контакты для подключения внешних цепей.
ИП могут применяться для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.

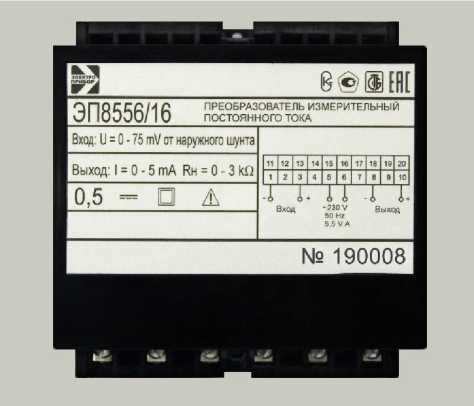

Фотография общего вида ИП приведена на рисунке 1.

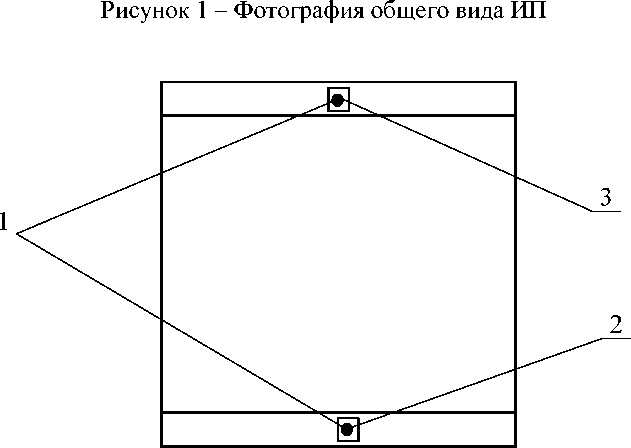

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя, приведены на рисунке 2.
-
1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения оттиска клейма ОТК;
-
3 - место для нанесения оттиска клейма поверителя.
Рисунок 2 - Схема пломбировки ИП от несанкционированного доступа и указание мест для нанесения оттисков клейм ОТК и поверителя (вид сверху)
Таблица 6 -
Наименование |
Обозначение |
Количество |
Преобразователь измерительный постоянного тока ЭП8556 |
3ЭП.499.877 |
1 шт. |
Руководство по эксплуатации |
3ЭП.499.877 РЭ |
1 экз. |
Методика поверки |
МП.ВТ.140-2006 |
1 экз. |
Паспорт |
3ЭП.499.877-01 ПС |
1 экз. |
Для партии ИП, предназначенных одному потребителю, количество экземпляров оговаривается при заказе. |
Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов соответствуют значениям, приведенным в таблице 2.
Для модификаций ИП с несколькими входами и выходами характеристики приведены для каждого входа и выхода.
Каждая модификация ИП с интерфейсом RS-485 обеспечивает передачу информации в цифровом коде.
Таблица 2 - Диапазоны входных и выходных сигналов, диапазоны изменений сопротивления нагрузки, количество входов и выходов модификаций ИП
Тип и модификация ИП |
Диапазон измерений входного сигнала |
Выходной сигнал |
Диапазон изменений сопротивления нагрузки, кОм |
Количество | ||
диапазон изменений, мА |
нормирующее значение, мА |
входов |
вы-ходов | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЭП8556/1, ЭП8556/15 |
от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА |
от 0 до 5 |
5 |
от 0 до 3 |
1 |
1 |
ЭП8556/2, ЭП8556/16 |
от 0 до 75 мВ или от 0 до 100 мВ |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/3, ЭП8556/17 |
от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА |
от 4 до 20 |
20 |
от 0 до 0,5 | ||
ЭП8556/4, ЭП8556/18 |
от 0 до 75 мВ или от 0 до 100 мВ |
от 4 до 20 |
20 |
от 0 до 0,5 |
1 |
1 |
ЭП8556/5, ЭП8556/19 |
от -5 до 0 до +5 мА или от 0 до 2,5 до 5 мА или от 0 до 10 до 20 мА или от 4 до 12 до 20 мА |
от -5 до 0 до + 5 или от 0 до 2,5 до 5 |
5 |
от 0 до 3 | ||
от 4 до 12 до 20 |
20 |
от 0 до 0,5 |
Окончание таблицы 2
Тип и модифика ция ИП |
Диапазон измерений входного сигнала |
Выходной сигнал |
Диапазон изменений сопротивлен ия нагрузки, кОм |
Количество | ||
диапазон изменений, мА |
нормирующее значение, мА |
входов |
вы-ходов | |||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЭП8556/6 ЭП8556/20 |
от -75 до 0 до +75 мВ или от -100 до 0 до +100 мВ |
от -5 до 0 до + 5 или от 0 до 2,5 до 5 |
5 |
от 0 до 3 |
1 |
1 |
от 4 до 12 до 20 |
20 |
от 0 до 0,5 | ||||
ЭП8556/7 ЭП8556/21 |
от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/8 ЭП8556/22 |
от 0 до 75 мВ или от 0 до 100 мВ |
от 0 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/9 ЭП8556/23 |
от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА |
от 4 до 20 |
20 |
от 0 до 0,5 | ||
ЭП8556/10 ЭП8556/24 |
от 0 до 75 мВ или от 0 до 100 мВ |
от 4 до 20 |
20 |
от 0 до 0,5 |
1 или 2 |
2 |
ЭП8556/11 |
от -5 до 0 до +5 мА или от 0 до 2,5 до 5 мА |
от -5 до 0 до + 5 или от 0 до 2,5 до 5 |
5 |
от 0 до 3 | ||
ЭП8556/25 |
или от 0 до 10 до 20 мА или от 4 до 12 до 20 мА |
от 4 до 12 до 20 |
20 |
от 0 до 0,5 | ||
ЭП8556/12 ЭП8556/26 |
от -75 до 0 до +75 мВ или от -100 до 0 до +100 мВ |
от -5 до 0 до + 5 или от 0 до 2,5 до 5 |
5 |
от 0 до 3 | ||
от 4 до 12 до 20 |
20 |
от 0 до 0,5 | ||||
ЭП8556/13 |
от 0 до 5 мА |
от 0 до 5 |
5 |
от 0 до 3 |
2 |
2 |
ЭП8556/14 |
от -5 до 0 до +5 мА |
от -5 до 0 до +5 |
5 |
от 0 до 3 |
Примечания
- время установления выходного сигнала ИП ЭП8556/1 - ЭП8556/14 - 0,5 с;
-
- время установления выходного сигнала ИП ЭП8556/15 - ЭП8556/26 - 0,005 с;
-
- каждая модификация ИП может изготавливаться со встроенным интерфейсом RS-485.
Метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Класс точности |
0,5 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±0,5 |
Диапазон рабочих температур, °С |
от -40 до +55 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
1 |
2 |
Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10 °С, % |
±0,4 |
Пределы допускаемой дополнительной погрешности при относительной влажности до 95 % при +35 °С, % |
±1,0 |
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля. С магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля, % |
±0,5 |
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального до минимального и максимального значений для всех вариантов питания, % |
±0,25 |
Пределы допускаемой дополнительной погрешности, вызванной воздействием переменной составляющей входного сигнала амплитудой до 15 % конечного значения диапазона измерений входного сигнала частотой от 50 до 400 Гц (для модификаций с ЭП8556/1 по ЭП8556/14), % |
±0,5 |
Технические характеристики приведены в таблице 4.
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания |
от сети переменного тока напряжением от 207 до 253 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети переменного тока напряжением от 80 до 265 В с номинальным значение 230 В, частотой (50 ± 0,5) Гц или от сети постоянного тока напряжением от 105 до 300 В с номинальным значением 230 В или от сети постоянного тока напряжением от 37 до 72 В с номинальным значением 48 В или от сети постоянного тока напряжением от 19 до 36 В с номинальным значением 24 В или от сети постоянного тока напряжением от 10 до 18 В с номинальным значением 12 В или от сети постоянного тока напряжением от 4,8 до 5,6 В с номинальным значением 5 В |
Потребляемая мощность:
|
5,5 4,0 0,005 |
Наименование характеристики |
Значение |
1 |
2 |
Габаритные размеры ИП, мм, не более:
|
110 120 125; 136 (при креплении на DIN-рейку 35 мм) |
Масса, кг, не более |
0,8 |
Условия эксплуатации:
|
от минус 40 до плюс 55 ° С до 95 % при 35 ° С |
Время установления рабочего режима ИП, ч, не более |
0,5 |
Средний срок службы, лет, не менее |
15 |
Средняя наработка на отказ, ч, не менее |
50000 |
Пульсация выходного сигнала ИП на максимальной нагрузке, не более значений, указанных в таблице 5.
Таблица 5 - Пульсация выходного сигнала ИП
Диапазон изменения выходного сигнала, мА |
Время установления выходного сигнала, с |
Пульсация выходного сигнала, мВ |
от 0 до 5; от -5 до 0 до + 5; от 0 до 2,5 до 5 |
0,5 |
90 |
0,005 |
150 | |
от 4 до 20; от 4 до 12 до 20 |
0,5 |
60 |
0,005 |
100 |
