Номер по Госреестру СИ: 40997-19
40997-19 Преобразователи измерительные напряжения переменного тока
(ЭП8555)
Назначение средства измерений:
Преобразователи измерительные напряжения переменного тока ЭП8555 (далее по тексту - ЭП8555) предназначены для измерений напряжения переменного тока в унифицированный электрический сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 3
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
Идентификационные представлены в таблице 1.
защиты
данные программного
обеспечения
преобразователей
Уровень
Р 50.2.077-2014.
Уровень
Р 50.2.077-2014.
программного
обеспечения
«высокий»
соответствии
защиты
программного
обеспечения
«высокий»
соответствии
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EP8554-55 |
Номер версии (идентификационный номер) ПО |
205 |
Цифровой идентификатор ПО |
AAP6E6F4 |
Другие идентификационные данные |
CRC32 |
Поверка
Поверкаосуществляется по документу МП.ВТ.113-2005 «Преобразователи измерительные переменного тока ЭП8554 и напряжения переменного тока ЭП8555. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.01.2005 г.
Основные средства поверки:
установка для поверки электроизмерительных приборов У 300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 2721-71);
вольтметр переменного тока ЦВ8500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37458-17);
амперметр переменного тока ЦА8500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37459-17);
компаратор напряжений Р3003 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 7476-91);
катушка сопротивления образцовая Р331 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1162-58);
Лист № 7 Всего листов 7 магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 1321-60);
установка поверочная переносная УПП8531М (регистрационный номер в Федеральном информационном фонде 35361-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и на корпус ЭП8555 в соответствии с рисунками 3 и 4.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно
производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, Республика Беларусь, г. Витебск, ул. Зеньковой, д. 1 Телефон/факс: (10375212) 37-28-16
Web-сайт: www.electropribor.com
Е-mail: electropribor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип действия ЭП8555 основан на преобразовании входного сигнала напряжения переменного тока в выходной аналоговый сигнал.
ЭП8555 состоит из основания с двумя клеммными колодками, крышки корпуса; двух крышек клеммных колодок, зажимов подключения внешних цепей; печатной платы с элементами схемы, трансформатора питания и входного трансформатора напряжения.
ЭП8555 выпускается в следующих модификациях ЭП8555/1, ЭП8554/2, ЭП8555/3, ЭП8555/4, ЭП8555/5, ЭП8554/6, ЭП8555/7, ЭП8555/8, ЭП8555/9, приведенных в таблице 2, которые отличаются параметрами входного и выходного сигналов, количеством каналов и конструктивным исполнением.
Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
ЭП8555И ~~
|вход.Ц = 0-125У F = 45 - 55№ |выхвд1-0-5 mA Rh = 0-3 hjjTZEZSZi

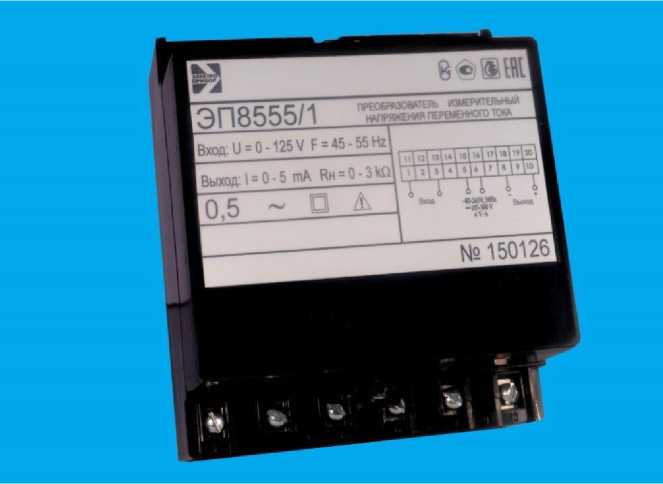

Рисунок 1 - Общего вид средства измерений ЭП8555/1 - ЭП8555/9

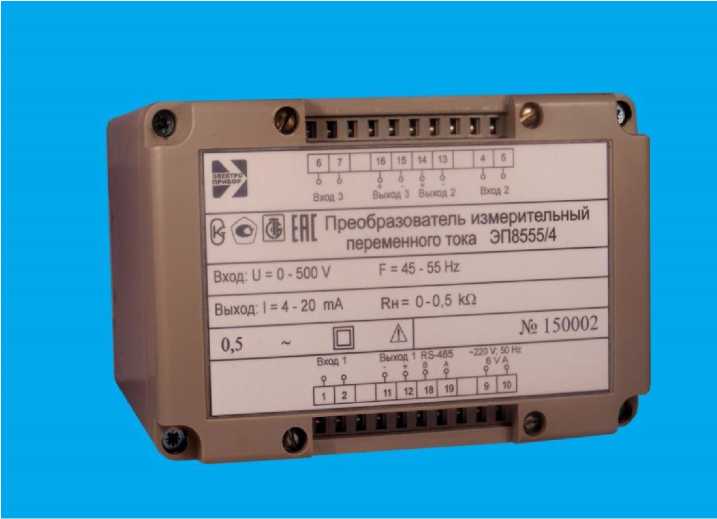

Рисунок 2 - Общий вид средства измерений ЭП8555/3 - ЭП8555/5, ЭП8555/7
-

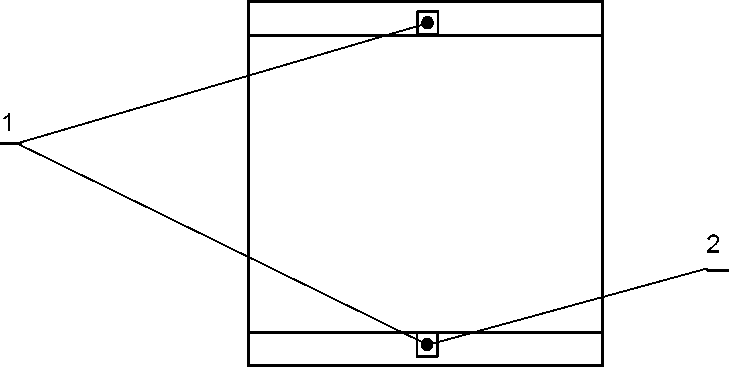

1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения знака поверки.

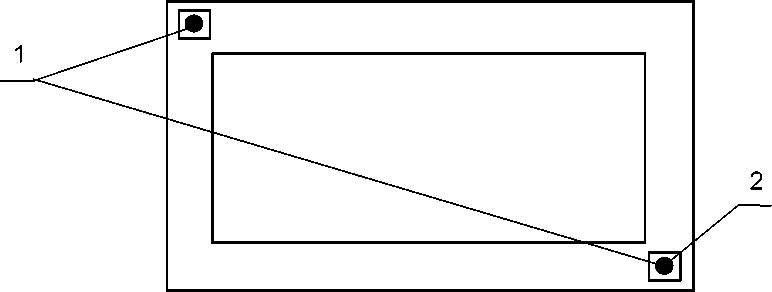

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на ЭП8555/1-ЭП8555/9
-
1 - винты, крепящие крышку корпуса к основанию;
-
2 - место для нанесения знака поверки.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на ЭП8555/3 - ЭП8555/5, ЭП8555/7
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала, нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки, количество каналов в зависимости от модификации ЭП8555 указаны в таблице 2.
Таблица 2 - Диапазоны измерений входного сигнала и диапазон изменения выходного аналогового сигнала
Модификация ИП |
Преобразуемый входной сигнал, В |
Выходной аналоговый сигнал, мА |
Диапазон изменений сопротивления нагрузки, кОм | ||
Диапазон измерений |
Номинальное значение |
Диапазон изменений |
Нормирующее значение | ||
от 0 до 125 |
125 | ||||
ЭП8555/1**,* |
от 0 до 250 |
250 |
от 0 до 5 |
5 |
от 0 до 3,0 |
ЭП8555/3** |
от 0 до 400 |
400 | |||
от 0 до 500 |
500 | ||||
от 0 до 125 |
125 | ||||
ЭП8555/2*, |
от 0 до 250 |
250 |
от 4 до 20 |
20 |
от 0 до 0,5 |
ЭП8555/4** |
от 0 до 400 |
400 | |||
от 0 до 500 |
500 | ||||
ЭП8555/5**, ЭП8555/6* |
от 75 до 125 |
125 |
от 0 до 5 |
5 |
от 0 до 3,0 |
ЭП8555/7** |
от 75 до 125 |
125 |
от 4 до 20 |
20 |
от 0 до 0,5 |
ЭП8555/8* |
от 75 до 125 |
125 |
от 0 до 5 |
5 |
от 0 до 3,0 |
от 125 до 250 |
250 | ||||
ЭП8555/9* |
от 75 до 125 |
125 |
от 4 до 20 |
20 |
от 0 до 0,5 |
от 125 до 250 |
250 |
* Одноканальный ИП.
** Трехканальный или двухканальный ИП. Входные и выходные сигналы каждого канала одинаковые.
Каждая модификация ИП по заказу может иметь интерфейс RS-485.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
Класс точности ЭП8555 |
0,5 | |
Пределы допускаемой основной приведенной погрешности ЭП8555 от нормирующего значения выходного аналогового сигнала во всем диапазоне изменений сопротивления нагрузки ИП, а также при изменении частоты входного сигнала ИП в диапазоне от 45 до 55 Гц, % |
±0,5 | |
Пределы допускаемых дополнительных приведенных погрешностей, вызванных изменением влияющих факторов от нормальных значений, до любых значений в пределах рабочих условий применения, в процентах от нормирующего значения выходного аналогового сигнала: |
а) при изменении температуры окружающего воздуха от +18 до +25 °С до -40 °С и +55 °С на каждые 10 °С, % |
±0,4 |
б) при воздействии относительной влажности от 92 до 98 % при температуре +35 °С, % |
±0,9 | |
в) при изменении напряжения питания переменного тока частотой (50±0,5) Гц и при изменении напряжения питания постоянного тока (см. таблицу 4), % |
±0,25 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
г) при влиянии внешнего однородного магнитного поля переменного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % |
±0,5 | |
д) при искажении формы кривой входного напряжения до 20 %, % |
±0,5 | |
Время установления выходного аналогового сигнала ЭП8555, с, не более |
0,5 | |
Нормальные условия измерений (указываются при нормировании основной и дополнительной погрешности измерений)
|
от +18 до + 22 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: а) от сети переменного тока | |
- напряжение переменного тока, В |
220_+/я= |
- частота переменного тока, Гц |
5O-+0°ss |
б) от универсального источника питания | |
- напряжение переменного тока, В |
220-14* |
- частота переменного тока, Гц |
SO^ |
- напряжение постоянного тока, В |
320J& |
в) от сети постоянного тока | |
- напряжение постоянного тока, В |
48+А*; 24 V’; 12 V; Ф |
Потребляемая мощность: а) от цепи питания переменного тока, В •А, не более | |
- для ЭП8555/1, ЭП8555/2, ЭП8555/6 |
4,0 |
- для ЭП8555/3 - ЭП8555/5, ЭП8555/7 |
6,0 |
б) от цепи питания постоянного тока, Вт, не более | |
- для ЭП8555/1, ЭП8555/2, ЭП8555/6 |
3,0 |
- для ЭП8555/3 - ЭП8555/5, ЭП8555/7 |
4,0 |
в) от цепи входного сигнала напряжения переменного тока, ВА не более | |
|
1,0 |
каждому входу) |
1,0 |
- для ЭП8555/8, ЭП8555/9 |
6,0 |
Габаритные размеры средства измерений для ЭП8555/1,ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП85559, мм, не более | |
- высота |
110 |
- ширина |
120 |
- длина |
70 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры средства измерений для ЭП8555/3-ЭП8555/5, ЭП8555/7, мм, не более | |
- высота |
110 |
- ширина |
120 |
- длина |
125 |
Габаритные размеры средства измерений для ЭП8555/3-ЭП8555/5, ЭП8555/7, мм, не более | |
- высота |
125 |
- ширина |
90 |
- длина |
125 |
Масса для ЭП8555/3- ЭП8555/5, ЭП8555/7, кг, не более |
1 |
Масса для ЭП8555/1, ЭП8555/2, ЭП8555/6, ЭП8555/8, ЭП8555/9, кг, не более |
0,8 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -40 до +55 |
- относительная влажность, % |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
50000 |
