Номер по Госреестру СИ: 50425-17
50425-17 Комплексы измерительные
(ЦВ8535)
Назначение средства измерений:
Комплексы измерительные ЦВ8535 (далее - комплексы) предназначены для измерения падения напряжений на проводах, соединяющих вторичную обмотку трансформатора напряжения и счетчик электрической энергии или другое оборудование в трехфазных трехпроводных или четырехпроводных сетях переменного тока, измерения среднеквадратических значений напряжений в трехфазных или однофазных сетях переменного тока, одновременного измерения среднеквадратических значений напряжения и силы тока одной фазы без разрыва цепи, с последующим вычислением параметров и их отображением на цифровом табло блока комплексов.
Внешний вид.
Комплексы измерительные
Рисунок № 1
Внешний вид.
Комплексы измерительные
Рисунок № 2
Внешний вид.
Комплексы измерительные
Рисунок № 3
Программное обеспечение
Комплексы оснащены встроенным программным обеспечением (далее по тексту - ПО).
ПО является метрологически значимым и метрологические характеристики комплексов определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера комплексов. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция комплексов исключает возможность несанкционированного влияния на ПО комплексов и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
ПО контроллера управления |
ПО измерительного контроллера | |
Идентификационное наименование ПО |
CV35 main |
CV35 izm |
Номер версии (идентификационный номер ПО) |
314 |
300 |
Цифровой идентификатор ПО |
1DDFD9A5 |
70D63587 |
Другие идентификационные данные, если имеются |
CRC232 |
CRC232 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевые панели базового и ведомого блоков КИ методом офсетной печати и на эксплуатационную документацию типографским способом .
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЦВ8535
ТУ BY 300080696.350-2011 Комплекс измерительный ЦВ8535. Технические условия
Поверка
Поверка осуществляется по документу МРБ МП.2176-2011 «Комплексы измерительные ЦВ8535.Методика поверки», утвержденному РУП «Витебский ЦСМС» 15.07.2011 г.
Основные средства поверки:
установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);
частотомер электронно-счетный Ч3-54 (регистрационный номер в Федеральном информационном фонде 5480-76);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на базовый, ведомые блоки и на датчик тока в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над верхним винтом слева, крепящим две части корпуса, и в виде печати в паспорт или в свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Многопрофильное научно-производственное предприятие «Электроприбор» (ООО «МНПП «Электроприбор»), Республика Беларусь
Адрес: 210001, г. Витебск, ул. Зеньковой, д.1
Телефон / факс: 10 375 (212) 67-28-16
E-mail: eleutropriborrn mail.ru
Web-сайт: www.e1eсtropribor.соm
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Принцип действия комплексов основан на преобразовании аналоговых входных сигналов (напряжения и тока) в цифровой код. Далее производится вычисление измеряемых величин в цифровой форме. Результаты измерений выводятся на табло блоков или хранятся в их энергонезависимой памяти.
В состав комплексов входят: базовый блок, ведомый блок, датчик тока. Комплексы имеют два режима работы: совместный и автономный. Каждый блок имеет встроенный интерфейс RS-485, который обеспечивает обмен информацией между базовым и ведомым блоками при работе в совместном режиме. В совместном режиме работы комплексов производится измерение падений напряжений на проводах. В процессе измерений блоки комплексов работают независимо друг от друга и не требуют соединения между собой. Расстояние между блоками комплексов не ограничено.
Блоки конструктивно состоят из следующих основных узлов: корпуса, платы измерения, платы делителя, модуля карты памяти, жидкокристаллического индикатора (ЖКИ), клавиатуры. Корпус блока выполнен из пластмассы и состоит из основания и крышки. Крышка корпуса крепится к основанию с помощью винтов.
Датчик тока конструктивно состоит из следующих основных узлов: корпуса, имеющего подвижную и неподвижную часть, размыкающегося магнитопровода, двух катушек с обмотками из медного провода, шнура с соединителем для подключения к базовому или ведомому блоку. Подвижная и неподвижная части корпуса выполнены из пластмассы. Они состоят из двух симметричных частей, соединяющихся между собой с помощью винтов.
Питание каждого блока осуществляется по одному из вариантов:
-
- от сети переменного тока с диапазоном номинальных напряжений от 100 до 240 В частотой от 49,5 до 50,5 Гц через сетевой адаптер, преобразующий вышеуказанное напряжение в напряжение постоянного тока 5 В;
-
- от четырех аккумуляторов с номинальным напряжением 1,2 В и емкостью не менее 2500 мА^ч каждый.
Для обеспечения питания блока от аккумуляторов в нижней части корпуса располагается выдвижной батарейный отсек, выполненный в виде корпуса с крышкой, в котором размещаются четыре аккумулятора.
Сетевые адаптеры, аккумуляторы, устройство зарядное к аккумуляторам входят в комплект поставки комплексов.
Подключение блоков к источникам измеряемых сигналов осуществляется при помощи соответствующих кабелей из комплекта поставки комплексов.
Для хранения и переноски комплексов используется кейс.
Комплексы могут применяться для измерений в энергетике и на энергоемких объектах различных отраслей промышленности.
Фотографии общего вида комплексов приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на базовом и ведомом блоках приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) на датчике тока приведены на рисунке 3.
ВХОДНЫЕ НАПРЯЖЕНИЯ
0,1 0,25 3- □ л № 170003
ОД 0,25 3- □ Л № 170003
- 5 V
1.5 W
КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ
ЦВ8535
БЛОК БАЗОВЫЙ
RS-485
В с
--Д5У-
КОМПЛЕКС ИЗМЕРИТЕЛЬНЫЙ
ЦВ8535
БЛОК ВЕДОМЫЙ

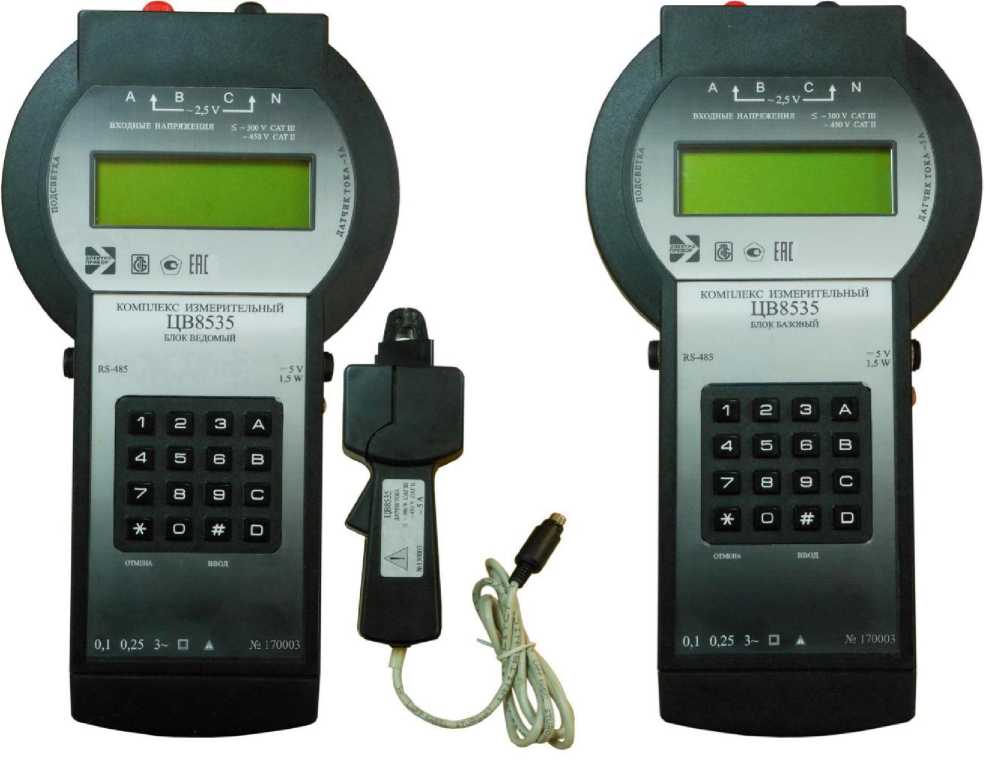

Рисунок 1 - Внешний вид комплексов
-
1 - место для нанесения оттиска клейма Знака поверки;
-
2 - место для нанесения оттиска клейма ОТК ;
-
3 - винты, крепящие крышку корпуса к основанию.

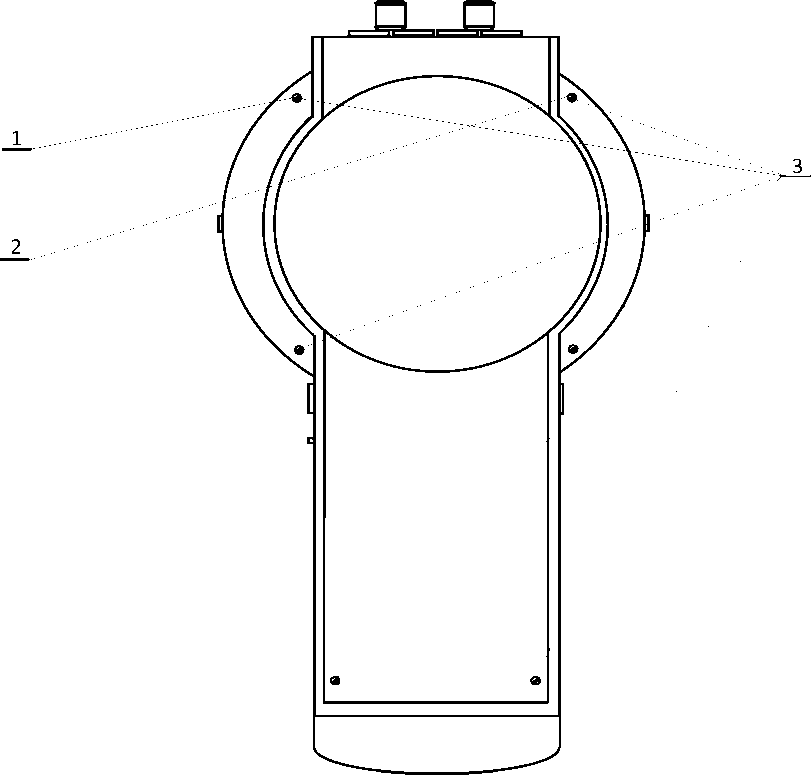

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на базовом и ведомом блоках (вид сзади)
-
1 - место для нанесения оттиска клейма Знака поверки;
-
2 - место для нанесения оттиска клейма ОТК ;
-
3 - винты, крепящие крышку корпуса к основанию.

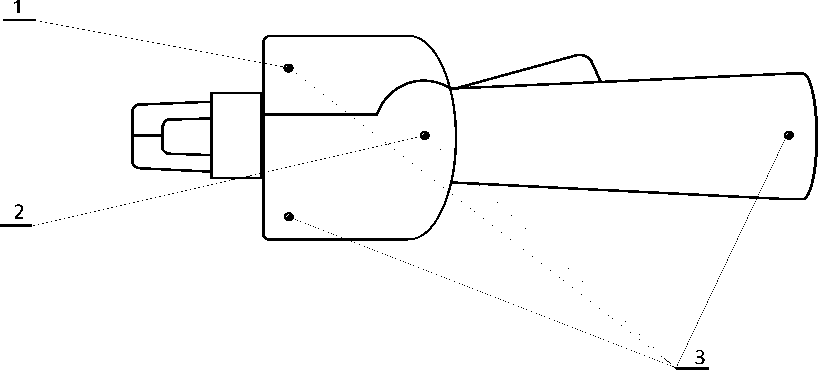

Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на датчике тока.
Таблица 5
Наименование |
Обозначение |
Количество |
Комплекс измерительный ЦВ8535. Блок базовый |
3ЭП.499.351 |
1 |
Комплекс измерительный ЦВ8535. Блок ведомый |
3ЭП.499.351-01 |
1 |
Датчик тока |
5ЭП.577.356 |
1 |
Руководство по эксплуатации |
3ЭП.499.350 РЭ |
1 |
Методика поверки |
МРБ МП.2176-2011 |
1 |
Паспорт |
3ЭП.499.350 ПС |
1 |
Кабель № 1 |
5ЭП.503.350 |
2 |
Кабель № 2 |
5ЭП.503.352 |
2 |
Кабель № 3* |
5ЭП.503.353 |
1 |
Кабель интерфейса |
5ЭП.503.351 |
1 |
Адаптер сетевой GS18E05-P1J Вход: ~ 100 - 240 В ± 10 %, 50 Гц, 0,5 А Выход: — 5 В, > 1 A, > 5 Вт** |
2 | |
Аккумулятор GP 270ААНС 1,2 V, 2500 mA^h** |
- |
8 |
Устройство зарядное R0BITON Smart S100 (AA с зарядным током до 800 mA)** |
- |
1 |
Карт-ридер MS.SO.MMC Card Reader** |
- |
1 |
Зажим типа "крокодил" А23С
|
6 2 | |
Наконечник измерительный PSR-4
|
6 2 |
Продолжение таблицы 5
Наименование |
Обозначение |
Количество |
Кейс |
5ЭП.804.350 |
1 |
* Используется при поверке комплексов. ** Допускается замена на другой тип с аналогичными техническими характеристиками. |
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Основные характеристики измеряемых сигналов в зависимости от режимов работы
комплексов и режимов измерений соответствуют значениям
Режим работы |
Режим измерений |
Измеряемый сигнал |
Номинальное напряжение сети, В | |
Диапазон измерений |
Нормирующее значение | |||
Автономный |
трех напряжений (Uan, Ubn, Ucn); двух напряжений (идя, Ucn); одного напряжения (Uan) |
от 0,75 до 75 В |
75 В |
57,74 |
от 1,5 до 150 В |
150 В |
100 | ||
от 2,5 до 250 В |
250 В |
230 | ||
от 4,5 до 450 В |
450 В |
400 | ||
напряжения по входу "~ 2,5 В" |
от 0,1 до 2,5 В |
2,5 В |
- | |
силы тока |
от 0,05 до 1 А |
1 А |
- | |
от 0,05 до 5 А |
5 А |
- | ||
Совмест ный |
трех падений напряжений (DUan, DUbn, DUcn); двух падений напряжений (DUan, DUcn); одного падения напряжения (DUan) |
от 0 до 60 В |
60 В |
57,74 |
от 0 до 100 В |
100 В |
100 | ||
от 0 до 230 В |
230 В |
230 | ||
от 0 до 400 В |
400 В |
400 |
Таблица 3
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8.401-80: | |
- при измерении напряжений и падений напряжений |
0,1 |
- при измерении силы тока |
0,25 |
Пределы допускаемой основной приведенной погрешности от | |
нормирующего значения измеряемого сигнала, %: | |
- при измерении напряжений и падений напряжений; |
±0,1 |
- при измерении силы тока |
±0,25 |
Диапазон рабочих температур,°С |
от -10 до +50 |
Пределы допускаемых дополнительных приведенных погрешностей | |
от нормирующего значения измеряемого сигнала, %: | |
а) при изменении температуры окружающего воздуха от (20±2)°С | |
до минус 10°С и плюс 50°С на каждые 10°С: | |
- при измерении напряжений и падений напряжений; |
±0,05 |
- при измерении силы тока. |
±0125 |
б) при воздействии относительной влажности (95±3) % при +35 °С: | |
- при измерении напряжений и падений напряжений; |
±0,1 |
- при измерении силы тока. |
±0,25 |
в) при воздействии внешнего однородного магнитного поля | |
переменного тока частотой 50 Гц с магнитной индукцией 0,5 мТл: | |
- при измерении напряжений и падений напряжений; |
±0,1 |
- при измерении силы тока. |
±0,25 |
Основные технические характеристики комплексов приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение |
Диапазон частот измеряемых сигналов, Гц |
от 45 до 65 |
Входное сопротивление цепей AN, В\, CN каждого блока, Ом, не менее:
|
1,5-105 5,0-1 5 |
Наименование характеристики |
Значение |
Входное сопротивление входа «~2,5 В» каждого блока, Ом, не менее |
1,5-103 |
Потребляемая мощность каждым блоком от измерительных цепей AN, В\, CN, В-А, не более: - на пределах измерений 75 В и 150 В; |
0,25 |
- на пределах измерений 250 В и 450 В |
0,5 |
Потребляемая мощность входом «~2,5 В» каждого блока, В-А, не более |
0,15 |
Потребляемая мощность каждым блоком от цепи питания постоянного тока, Вт, не более |
1,5 |
Габаритные размеры, мм, не более: - кейса; |
480x380x190 |
- каждого блока; |
290x155x65 |
- датчика тока |
180x61x42 |
Масса, кг, не более: - комплекса в кейсе |
8,0 |
- каждого блока с аккумуляторами |
1,0 |
- датчика тока |
0,45 |
Средняя наработка на отказ, ч, не менее |
25 000 |
Средний срок службы, лет, не менее |
10 |
