Номер по Госреестру СИ: 32287-16
32287-16 Устройства измерительные
(ЦП8501)
Назначение средства измерений:
Устройства измерительные ЦП8501 (далее - устройства) предназначены для измерения переменного или постоянного тока или напряжения, преобразования измеренных значений с учетом коэффициентов преобразования первичных преобразователей электрических и неэлектрических величин, имеющих выходной аналоговый сигнал постоянного тока, шунтов или коэффициентов трансформации трансформаторов в цифровой код для отображения на встроенном цифровом табло и для передачи информации по интерфейсам RS-485 в автоматизированную систему сбора данных или на монитор ПЭВМ, а также в выходной аналоговый сигнал постоянного тока.
Внешний вид.
Устройства измерительные
Рисунок № 1
Внешний вид.
Устройства измерительные
Рисунок № 2
Внешний вид.
Устройства измерительные
Рисунок № 3
Внешний вид.
Устройства измерительные
Рисунок № 4
Внешний вид.
Устройства измерительные
Рисунок № 5
Внешний вид.
Устройства измерительные
Рисунок № 6
Программное обеспечение
Устройства имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО и калибровочные данные могут быть обновлены, ограничение доступа обеспечивается паролем.
Основные характеристики программного обеспечения представлены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
СР8501 |
Номер версии (идентификационный номер ПО) |
не ниже 311 |
Цифровой идентификатор ПО |
5950CDB6 |
Алгоритм вычисления контрольной суммы |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель устройств методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика (методы) измерений приведены в руководстве по эксплуатации «Устройства измерительные ЦП8501». Руководство по эксплуатации» 3ЭП.499.010 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерительным ЦП8501
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ РБ 300080696.001-2003 Устройства измерительные ЦП8501. Технические условия
Поверка
Поверкаосуществляется по документу МП.ВТ.061-2003. «Устройства измерительные ЦП8501. Методика поверки», согласованному РУП «Витебский ЦСМС» 17.03.2003 г.
Основные средства поверки:
- установка высоковольтная измерительная ПрофКиП УПУ-10М (Регистрационный № 58589-14 );
- компараторы-калибраторы универсальные КМ300 (Регистрационный № 54727-13)
- магазин сопротивлений ПрофКип Р4834-М1 (Регистрационный № 52064-12);
- катушка сопротивления образцовая Р331( Регистрационный № 1162-58);
- устройства для питания измерительных цепей постоянного и переменного токов УИ300 (Регистрационный № 35739-08);
- калибратор программируемый П320 ( Регистрационный № 7493-79);
- вольтметр универсальный цифровой В 7-34 А (Регистрационный № 7982-80);
- осциллограф универсальный С1-93( Регистрационный № 6980-79);
- ПЭВМ с IBM-совместимостью с портами RS-232 или USB. Знак поверки наносится на клеймо-наклейку типографским способом методом офсетной печати. Знак поверки в виде оттиска наносится на свидетельство о поверке или в паспорт.
Изготовитель
Общество с ограниченной ответственностью "Многопрофильное научнопроизводственное предприятие "Электроприбор" (ООО "МНПП "Электроприбор")
Республика Беларусь, 210001, г. Витебск, ул. Зеньковой, д.1, к 206
Тел./факс: (10-375-212) 372-81
е1ес№ор11Ьог@таП.ш, www.eleсtropribor.сом.
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия устройств основан на преобразовании аналоговых входных сигналов тока или напряжения в цифровой код. Далее вычисление требуемых величин производится в цифровой форме. Измеренное значение отображается в цифровой форме на встроенном цифровом табло и передается по интерфейсам RS-485, а также преобразуется в выходной аналоговый сигнал постоянного тока.
Отображение измеренных величин на цифровом индикаторе производится в единицах измеряемых сигналов, поступающих непосредственно на вход устройства, или в единицах измеряемых сигналов, поступающих на вход измерительных преобразователей, измерительных трансформаторов тока или напряжения, или через наружный шунт.
Устройства могут применяться для контроля электрических и неэлектрических параметров первичных преобразователей, систем и установок, энергообъектов различных отраслей промышленности, и предназначены для размещения на диспетчерских щитах и панелях, в шкафах, а также для встраивания в энергетическое оборудование.
По заказу устройства могут изготавливаться с дополнительным интерфейсом RS-485_2 для передачи информации в автоматизированную систему сбора данных или на монитор ПЭВМ, а также с двумя встроенными реле для переключения своими контактами внешних электрических цепей переменного или постоянного тока напряжением до 250 В и током до 0,12 А и звуковой сигнализацией (см. таблицу 1).
Модификации устройств, наличие у них выходного аналогового сигнала, интерфейсов RS-485, RS-485_2, реле и звуковой сигнализации приведены в таблице 1.
Таблица 1
Модификации устройств |
Габаритные размеры, мм |
Параметры источника питания |
RS-485* |
RS-485_2 |
Реле |
Звуковая сигнализация |
Выходной аналоговый сигнал |
ЦП8501/1 - ЦП8501/6 |
120x120x130 или 96x96x130 |
~ 220 В (50 Гц) или ~ 100 В (50 Гц) |
+ |
- |
- |
- |
- |
ЦП8501/7 - ЦП8501/26 |
+ |
- |
- |
- |
+ | ||
ЦП8501/1 - ЦП8501/38 |
120x120x130 |
220 В или *= 48 В или 24 В или 12 В или 5 В |
+ |
+ |
+ |
+ |
+ |
ЦП8501/1 - ЦП8501/6 |
96x96x130 |
+ |
- |
- |
- |
- | |
ЦП8501/7 - ЦП8501/26 |
+ |
- |
- |
- |
+ | ||
ЦП8501/1 - ЦП8501/38 |
96x96x85 |
+ |
+ |
+ |
+ |
+ | |
ЦП8501/1 - ЦП8501/38 |
96x48x130 |
+ |
- |
- |
+ |
+ | |
ЦП8501/1 - ЦП8501/38 |
72x72x85 |
+ |
- |
- |
- |
- |
RS-485 предусмотрен к изготовлению в каждой четной модификации устройств.
Примечание - Выходной аналоговый сигнал, RS-485_2, реле, звуковая сигнализация, помеченные знаком «+» предусмотрены к изготовлению по заказу, знаком «-» - не
предусмотрены к изготовлению.
Устройства имеют возможность изменения параметров непосредственно на объекте эксплуатации с помощью кнопок, расположенных на лицевой панели устройств и с помощью служебной программы Control_RS-485.
Устройства с габаритными размерами 120x120x130 мм, 96x96x130 мм, 96x48x130 мм, 72x72x85 мм конструктивно состоят из следующих основных узлов:
корпус, крышка с лицевой панелью, плата управления и индикации, плата источника питания, плата процессора.
Устройства с габаритными размерами 96x96x85 мм конструктивно состоят из следующих основных узлов: корпус, крышка с лицевой панелью, плата управления и индикации, плата источника питания, плата процессора, плата выхода.
Корпус и крышка устройств выполнены из пластмассы. Крышка к корпусу крепится при помощи защелок.
Внешний вид устройств приведен на рисунках 1-5.

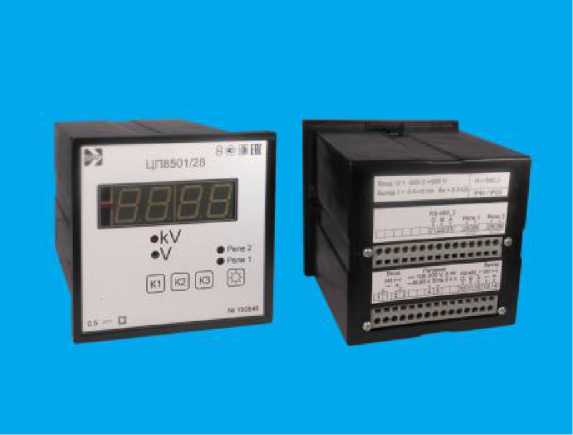

Рисунок 1 - Общий вид устройств с габаритными размерами 120x120x130 мм

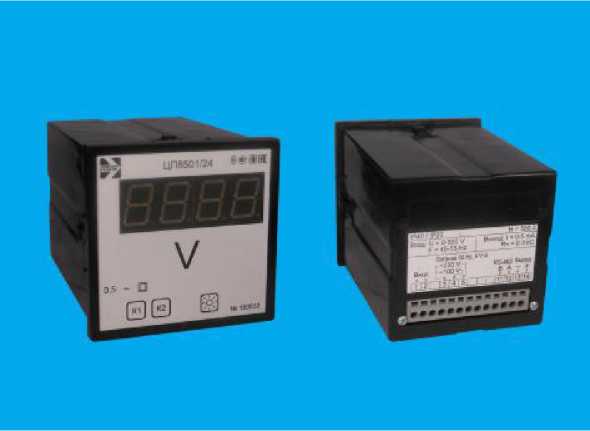

Рисунок 2 - Общий вид устройств с габаритными размерами 96x96x130 мм
■

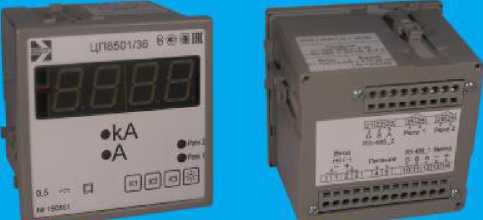

Рисунок 3 - Общий вид устройств с габаритными размерами 96x96x85 мм

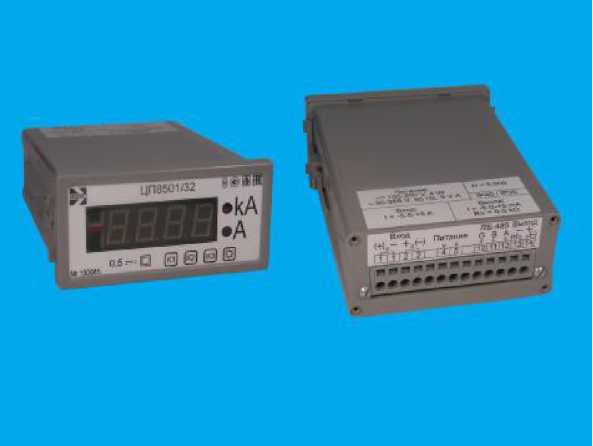

Рисунок 4 - Общий вид устройств с габаритными размерами 96*48*130 мм

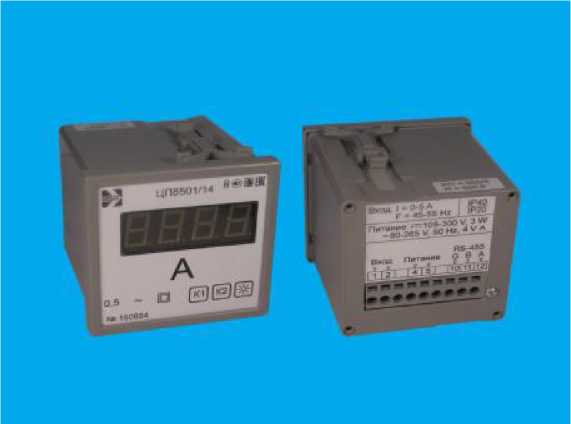

Рисунок 5 - Общий вид устройств с габаритными размерами 72*72*85 мм

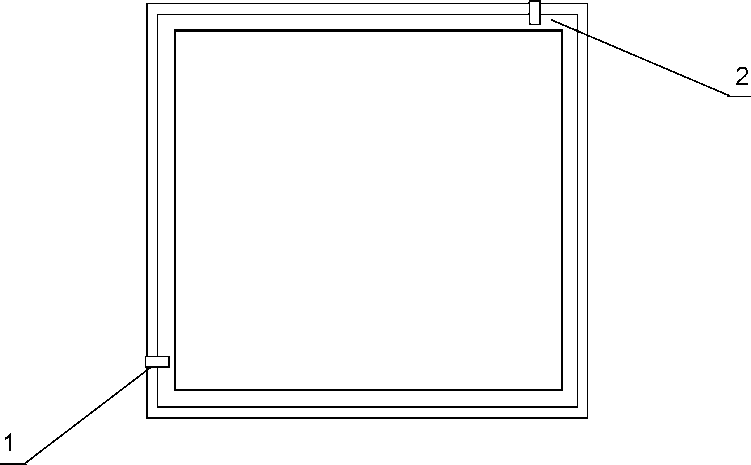

Схема указания мест расположения клейм - наклеек отдела технического контроля (далее - ОТК) и знака поверки средств измерений (далее - Знака поверки) на устройствах для защиты от несанкционированного доступа в местах соединения крышки и корпуса приведены на рисунке 6.
-
1 - место расположения клейма - наклейки ОТК,
-
2 - место расположения клейма - наклейки знака поверки
Рисунок 6 - Схема указания мест расположения клейм - наклеек ОТК и знака поверки на устройствах для защиты от несанкционированного доступа (вид сзади)
: диапазоны измерения входного сигнала, диапазоны показаний на цифровом табло и диапазон изменений выходного аналогового сигнала в зависимости от модификации устройств, представлены в таблице 3.
Таблица 3
Модификация устройства |
Диапазон измерений входного сигнала |
Вид входного сигнала |
Нормирующее значе-ние, Ан |
Диапазон | ||
показаний цифрового табло |
изменений выходного аналогового сигнала, мА* | |||||
ток |
напряжение | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЦП8501/1, ЦП8501/2** |
0±5 мА; |
- |
5 мА |
(0±Н***) | ||
4-12-20 мА |
или |
mA, А, кА, V, mV, |
0±5; | |||
16 мА |
kV, kW, МW, GW, |
4-12-20 | ||||
постоян- |
var, kvar, Мvar, | |||||
ный ток |
kPa, MPa, оС, m3 | |||||
ЦП8501/3, ЦП8501/4** |
0-5 мА |
- |
5 мА |
(0-Н***) |
0-5; | |
mA, А, k^ V, mV, kV, kW, MW, GW, |
4-20 | |||||
var, kvar, Мvar, kPa, MPa, оС, m3, | ||||||
45 - 55 Hz | ||||||
ЦП8501/5, ЦП8501/6** |
4-20 мА |
- |
16 мА |
(0-Н***) | ||
mA, А, k^ V, mV, kV, kW, W, GW, | ||||||
var, kvar, Мvar, kPa, MPa, оС, m3, | ||||||
49 - 51 Hz | ||||||
ЦП8501/7, ЦП8501/8** |
0-1 мА; |
переменн |
1 мА | |||
0-10 мА; |
ый ток |
10 мА | ||||
0-15 мА; |
частотой |
15 мА | ||||
0-20 мА; |
45 - 55 |
20 мА | ||||
0-30 мА; 0-50 мА; |
Гц |
30 мА 50 мА |
(0-Н***) mA, А, kА |
0-5; 4-20 | ||
0-100 мА; |
100 мА | |||||
0-500 мА |
500 мА | |||||
ЦП8501/9, ЦП8501/10** |
0-2,5 А |
- |
2,5 А | |||
ЦП8501/11, ЦП8501/12* |
0-1,0 А |
- |
1 А | |||
ЦП8501/13, ЦП8501/14* |
0-5,0 А |
- |
5 А | |||
ЦП8501/15, |
- |
0-125 В |
напряже- |
125 В |
(0-Н***) | |
ЦП8501/16** |
ние | |||||
ЦП8501/17, |
- |
0-250 В |
перемен- |
250 В |
V, kV | |
ЦП8501/18** |
ного тока |
0-5; | ||||
ЦП8501/19, |
- |
0-300 В |
частотой |
300 В | ||
ЦП8501/20** |
45-55 Гц |
4-20 | ||||
ЦП8501/21, ЦП8501/22** |
- |
0-400 В |
400 В | |||
ЦП8501/23, ЦП8501/24** |
- |
0-500 В |
500 В |
Окончание таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЦП8501/25, ЦП8501/26** |
75-125 В |
напряжение переменного тока частотой 45 - 55 Гц |
50 В |
(0,6-N***- 1,0-N***) V, kV | ||
ЦП8501/27, ЦП8501/28** |
- |
0±125 В; 0±150 В; 0±250 В; 0±300 В; 0±400 В; 0±500 В |
напряже ние постоянн ого тока |
125 В 150 В 250 В 300 В 400 В 500 В |
(0±Н***) V, kV |
0±5; 4-12-20 |
ЦП8501/29, ЦП8501/30** |
- |
0-125 В; 0-150 В; 0-250 В; 0-300 В; 0-400 В; 0-500 В |
125 В 150 В 250 В 300 В 400 В 500 В |
(0-Н***) V, kV |
0-5; 4-20 | |
ЦП8501/31, ЦП8501/32** |
0±2,5 А; 0±5 А |
- |
постоянный ток |
2,5 А 5 А |
(0±Н***) тА, А, кА |
0±5; 4-12-20 |
ЦП8501/33, ЦП8501/34** |
0-2,5 А; 0-5 А |
- |
2,5 А 5 А |
(0-Н***) тА, А, кА |
0-5; 4-20 | |
ЦП8501/35, ЦП8501/36** |
- |
0±75 мВ; 0±100мВ (с наруж-ного шунта для токов > 5 A) |
напряж ение постоянного тока |
75 мВ 100 мВ |
(0±Н***) mV, А, кА |
0±5; 4-12-20 |
ЦП8501/37, ЦП8501/38** |
0-75 мВ; 0-100 мВ (с наружно-го шунта для токов > 5 A) |
75 мВ 100 мВ |
(0-Н***) mV, А, кА |
0-5; 4-20 | ||
* Каждая модификация устройств может быть изготовлена на один диапазон измерений входного сигнала и один диапазон изменений выходного аналогового сигнала, которые указываются при заказе, или в устройстве аналоговый выход может отсутствовать. ** Модификации устройств с четным номером имеют интерфейс RS-485, который обеспечивает передачу информации в цифровом виде в автоматизированную систему сбора данных или на монитор ПЭВМ. *** Н - конечное значение диапазона измеряемого сигнала на входе внешних измерительных преобразователей, измерительных трансформаторов, шунтов, соответствующее верхнему значению измеряемого сигнала на входе устройств, или непосредственно на входе устройств, а числовое значение может быть в пределах от 1 до 8332 и разделительной точкой после любого значащего разряда. |
Класс точности устройств по ГОСТ 8.401-80 Пределы допускаемой основной приведенной погрешности, %, от нормирующего значения входного сигнала Пределы допускаемых дополнительных приведенных погрешностей, %, от нормирующего значения входного сигнала: |
0,5 ±0,5 |
а) при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 40 °С и плюс 55 °С на каждые 10 °С б) при воздействии относительной влажности (95 ± 3) % при температуре 35 °С |
±0,4 ±1,0 |
в) при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой (50 ± 5) Гц с магнитной индукцией 0,5 мТ |
±0,5 |
Потребляемая мощность от цепи питания, не более: от сети переменного тока, В • А от сети постоянного тока, Вт
Параметры питания:
-
- напряжение переменного тока, В
-
- частота, Гц
220; 100
50
- напряжение постоянного тока , В |
220; 42; 36; 24; 12; 9; 5 |
Условия эксплуатации: о температура окружающего воздуха, С относительная влажность, % Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
от минус 40 до плюс 55 95 при 35 оС 15 150 000 |
Габаритные размеры корпусов и масса устройств приведены в таблице 4.
Таблица 4
Г абаритные размеры, мм, не более |
Масса, кг, не более |
120x120x130 |
0,65 |
96x96x130 | |
96x96x85 |
0,40 |
96x48x130 |
0,30 |
72x72x85 |
0,20 |
