Номер по Госреестру СИ: 58909-14
58909-14 Преобразователи измерительные частоты переменного тока
(ЭП8528)
Назначение средства измерений:
Преобразователи измерительные частоты переменного тока ЭП8528 (далее - ИП) предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные частоты переменного тока
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 31.10.2019
Номер записи -
ID в реестре СИ - 372010
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ЭП8528/2, ЭП8528, нет данных, Е8528/2,
Производитель
Изготовитель - ООО "МНПП "Электроприбор"
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1739 от 2014.10.30 Об утверждении типов средств измерений (ГР 58895-14 - 58947-14)
№2827 от 2019.10.29 Об утверждении типов средств измерений
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
Наличие аналогов СИ: Преобразователи измерительные частоты переменного тока (ЭП8528)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "МНПП "Электроприбор"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32285-06 01.09.2011 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32285-12 20.06.2017 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
32285-17 28.02.2022 |
Устройства измерительные, ЦП8512 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
2 года |
32286-06 01.09.2011 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32286-10 01.04.2015 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32286-15 27.05.2020 |
Устройства измерительные, ЦП8506 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
32287-06 01.09.2011 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
32287-11 06.09.2016 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
32287-16 23.12.2020 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
35361-07 01.08.2012 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
1 год | |
35361-12 02.10.2019 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
35361-12 11.09.2017 |
Установки поверочные переносные, УПП8531М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
36905-08 01.02.2013 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-12 26.12.2017 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
36905-17 30.08.2021 |
Преобразователи измерительные мощности, ЭП8530М ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 01.05.2013 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37458-08 14.05.2018 |
Вольтметры переменного тока, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37458-17 28.02.2022 |
Вольтметры, ЦВ8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-08 01.05.2013 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
37459-08 14.05.2018 |
Амперметры переменного тока, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37459-17 28.02.2022 |
Амперметры, ЦА8500 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 14.05.2018 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
37460-08 01.05.2013 |
Ваттметры цифровые, ЦЛ8516 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40953-09 02.07.2019 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40996-09 02.07.2019 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
40997-09 02.07.2019 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
43940-10 01.04.2015 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
4 года |
43940-15 30.06.2021 |
Преобразователи измерительные цифровые, ЦП8507 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
4 года |
46803-11 |
Вольтметры дифференциальные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-12 09.07.2017 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
50425-17 30.05.2022 |
Комплексы измерительные, ЦВ8535 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-12 22.10.2017 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51556-17 29.05.2019 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-12 22.10.2017 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
51557-17 29.05.2019 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-13 15.03.2018 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-13 15.03.2018 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
58909-14 31.10.2019 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ |
1 год |
53022-18 01.03.2023 |
Преобразователи измерительные напряжения переменного тока, ЭП8543 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
53021-18 01.03.2023 |
Преобразователи измерительные переменного тока, ЭП8542 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40953-19 31.07.2023 |
Преобразователи измерительные переменного тока и напряжения переменного тока, ЭП8527 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
40996-19 29.10.2021 |
Преобразователи измерительные переменного тока, ЭП8554 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-19 29.10.2021 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
58909-19 27.02.2024 |
Преобразователи измерительные частоты переменного тока, ЭП8528 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51557-19 26.03.2024 |
Преобразователи измерительные постоянного тока, ЭП8556 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
51556-19 26.03.2024 |
Преобразователи измерительные напряжения постоянного тока, ЭП8557 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
82806-21 25.08.2026 |
Устройства измерительные, ЦП8501 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
40997-21 15.04.2026 |
Преобразователи измерительные напряжения переменного тока, ЭП8555 ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
87135-22 31.05.2027 |
Приборы цифровые многофункциональные, ЦМ ООО "МНПП "Электроприбор" (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Преобразователи измерительные частоты переменного тока (ЭП8528)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи измерительные частоты переменного тока (ЭП8528)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Пензенский ЦСМ Пензенская область |
919 | 2050 |
ФБУ Хабаровский ЦСМ Хабаровский край |
563 | 2050 |
ФБУ Хабаровский ЦСМ Хабаровский край |
4318 | 2050 |
ФБУ Комсомольский ЦСМ Хабаровский край |
2400 | 2050 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель приборов методом офсетной печати и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения указаны в руководстве по эксплуатации 3ЭП.499.876 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям:
ТУ РБ 300080696.028-2000 «Преобразователь измерительный частоты переменного тока ЭП8528. Технические условия»;
МП.ВТ.137-2005 «Преобразователь измерительный частоты переменного тока ЭП8528. Методика поверки»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
Поверка
Поверкаосуществляется по документу МП.ВТ.137-2005 «Преобразователь измерительный частоты переменного тока ЭП8528. Методика поверки», утвержденному РУП «Витебский ЦСМС» в 2005 году.
Таблица 4 - Основные средства поверки
Наименование средства поверки |
Г осреестр |
Установка поверочная полуавтоматическая УППУ-1 |
5929-77 |
Вольтметр В7-34А |
7982-80 |
Частотомер электронно-счетный Ч3-84 |
26596-04 |
Компаратор напряжений Р3003 |
7476-79 |
Катушка электрического сопротивления Р331 |
1162-58 |
Осциллограф универсальный |
6980-79 |
Лист № 4 Всего листов 4
Изготовитель
По способу преобразования входного сигнала ИП относятся к времяимпульсному типу. Выходной сигнал прямо пропорционален среднему значению частоты входного сигнала. Информацию несет среднее значение выходного сигнала.
Функция преобразования ИП имеет следующий вид:
I вых = F - FH ) • К + I н
где 1вых - выходной аналоговый сигнал, мА;
Fex - значение измеряемой частоты для проверяемой точки, Гц;
FH - нижнее значение диапазона измеряемой частоты, Гц;
1н - нижнее значение диапазона изменений выходного аналогового сигнала, тА;
К - коэффициент преобразования, который определяют по формуле
K = 1 в -1 н (1)F - F
вн
где Fe - верхнее значение диапазона измерений частоты, Гц;
1в - верхнее значение диапазона изменений выходного аналогового сигнала, тВ. ИП конструктивно состоят из следующих узлов: корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами
схемы.
В зависимости от диапазонов измерений входных и диапазонов изменений выходных сигналов ИП имеют четырнадцать модификаций.

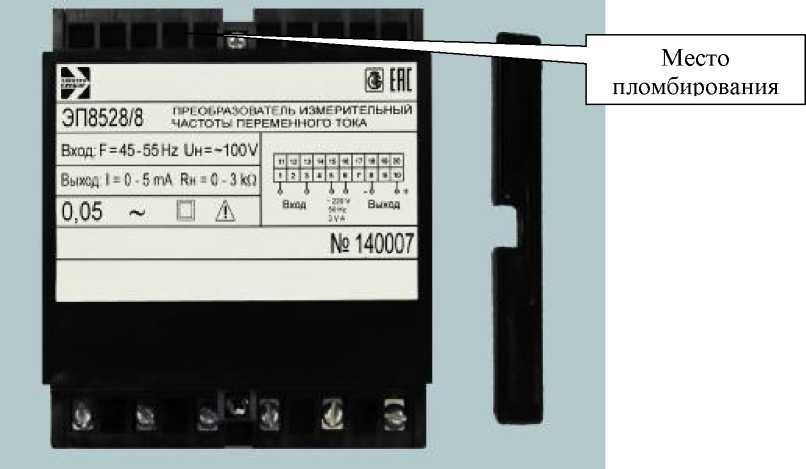

Фотография общего вида ИП приведена на рисунке 1.
Рисунок 1. Внешний вид преобразователей измерительных частоты переменного тока ЭП8528.
Лист № 2 Всего листов 4
Таблица 3 - Комплектность
№ п/п |
Наименование изделия |
Обозначение |
Кол-во |
1 |
Преобразователь измерительный частоты переменного тока ЭП8528 |
3ЭП.499.876 |
1 шт. |
2 |
Руководство по эксплуатации* |
3ЭП.499.876 РЭ |
1 экз. |
3 |
Методика поверки* |
МП.ВТ.137-2005 |
1 экз. |
4 |
Паспорт |
3ЭП.499.876 ПС |
1 экз. |
5 |
Коробка картонная упаковочная |
8ЭП.832.783 |
1 шт. |
* - Д |
ля партии ИП, предназначенных одному потребителю, количество экземпляров |
руководства по эксплуатации и методики поверки должно оговариваться при заказе.
Основные характеристики входных и выходных сигналов, диапазон изменений сопротивления нагрузки в зависимости от модификации ИП соответствуют значениям,
приведенным в таблице 1.
Таблица 1 - Модификации приборов.
Модификация ИП |
Входной сигнал |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм |
Источник питания ИП | ||
Номинальное значение входного напряжения, В |
Диапазон измерений частоты, Гц |
Номинальное значение частоты, Гц | ||||
ЭП8528/1 |
45 - 55 |
0 - 5 |
0 - 3,0 | |||
ЭП8528/2 |
48 - 52 |
0 - 5 |
0 - 3,0 | |||
ЭП8528/3 |
100 |
49 - 51 |
0 - 5 |
0 - 3,0 |
Изме- | |
ЭП8528/4 |
или |
45 - 55 |
50 |
4 - 20 |
0 - 0,5 |
ритель- |
ЭП8528/5 |
220 |
48 - 52 |
4 - 20 |
0 - 0,5 |
ная | |
ЭП8528/6 |
49 - 51 |
4 - 20 |
0 - 0,5 |
цепь | ||
ЭП8528/7 |
47 - 52 |
0 - 5 |
0 - 3.0 | |||
ЭП8528/8 |
45 - 55 |
0 - 5 |
0 - 3,0 | |||
ЭП8528/9 |
48 - 52 |
0 - 5 |
0 - 3,0 | |||
ЭП8528/10 |
100 |
49 - 51 |
0 - 5 |
0 - 3,0 |
Сеть | |
ЭП8528/11 |
или |
45 - 55 |
50 |
4 - 20 |
0 - 0,5 |
220 В, |
ЭП8528/12 |
220 |
48 - 52 |
4 - 20 |
0 - 0,5 |
50 Гц | |
ЭП8528/13 |
49 - 51 |
4 - 20 |
0 - 0,5 | |||
ЭП8528/14 |
47 - 52 |
0 - 5 |
0 - 3,0 |
Таблица 2 - Основные метрологические и технические характеристики приборов.
Наименование характеристики |
Значение |
Пределы допускаемой основной приведенной погрешности, % от нормирующего значения* |
± 0,05 |
Пределы допускаемых дополнительных погрешностей: | |
- при изменении температуры окружающего воздуха от (20 ± 2) °С до минус 30 °С и плюс 50 °С на каждые 10 °С |
± 0,05 |
- при воздействии относительной влажности (95 ± 3) % при температуре 35 °С |
± 0,1 |
- при влиянии внешнего однородного магнитного поля переменного тока с частотой от 45 до 65 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля |
± 0,1 |
- при изменении напряжения питания от номинального значения 220 В до 242 В и 187 В или от 100 В до 110 В и 85 В |
± 0,025 |
Питание: Для модификаций ЭП8528/1; ЭП8528/2; ЭП8528/3; ЭП8528/4; ЭП8528/5; ЭП8528/6; ЭП8528/7: Для модификаций ЭП8528/8; ЭП8528/9; ЭП8528/10; ЭП8528/11; ЭП8528/12; ЭП8528/13; ЭП8528/14: |
от измерительной цепи от цепи питания |
Напряжение питающей сети переменного тока, В |
220 -2323 |
Частота питающей сети, Гц |
50 ± 0,5 |
Мощность, потребляемая от измерительной цепи или от цепи питания, В-А, не более |
3 |
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от минус 30 до плюс 50 до 95 % при 35 °С |
Масса, кг, не более |
0,8 |
Габаритные размеры, мм, не более |
120x110x70 120x110x81(при креплении на DIN-рейку 35 мм) |
Средняя наработка на отказ, ч, не менее |
50000 |
Средний срок службы, лет, не менее |
10 |
Гарантийный срок эксплуатации, мес, не менее |
18 |
*Примечание - За нормирующее значение принимается номинальное значение частоты входного сигнала из таблицы 1. |
