Номер по Госреестру СИ: 88752-23
88752-23 Угломеры с нониусом
(тип 4)
Назначение средства измерений:
Угломеры с нониусом тип 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.
Внешний вид.

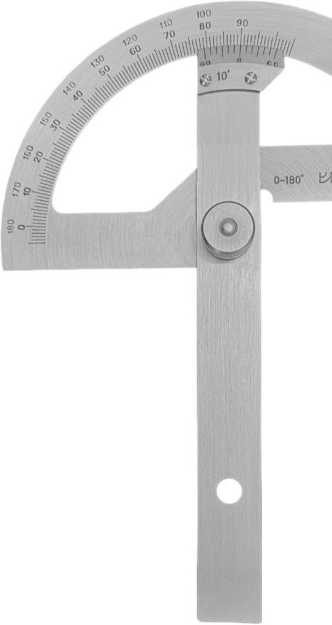

Угломеры с нониусом
Рисунок № 1
Внешний вид.
Угломеры с нониусом
Рисунок № 2
Внешний вид.
Угломеры с нониусом
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на основание угломеров методом лазерной гравировки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ГОСТ 5378-88 «Угломеры с нониусом. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Изготовитель
Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Адрес места осуществления деятельности: 610042, г. Киров, ул. Народная, д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А
Правообладатель
Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Принцип действия угломеров основан на совмещении линейки и основания с измеримыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.
Угломер состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении гайкой стопорной. Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.
Угломеры выпускаются под товарным знаком I .
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.
Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.
Нанесение знака поверки на угломеры не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1- Общий вид угломеров
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений наружных углов, ° |
от 0 до 180 |
Пределы допускаемой абсолютной погрешности измерений наружных углов как при незатянутом стопоре, так и при затянутом стопоре, ' |
± 10 |
Цена деления шкалы основания, ° |
1 |
Значение отсчета по нониусу, ' |
10 |
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение |
Допуски плоскостности и прямолинейности измерительных поверхностей*, мкм: - основания |
3 |
- линейки с нониусом |
4 |
Допуск параллельности измерительных поверхностей линейки с нониусом, мкм |
8 |
Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более |
0,22 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Твердость измерительных поверхностей деталей угломеров, HRC, не менее: | |
- угломеров, изготовленных из инструментальной или | |
легированной конструкционной стали |
57 |
- угломеров, изготовленных из нержавеющей стали |
51 |
Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более |
0,2 |
Длина видимой части коротких штрихов шкалы основания и нониуса, мм, не менее |
2 |
Расстояние между штрихами шкал, мм, не менее |
1 |
Ширина штрихов, мм |
от 0,08 до 0,20 |
Разница отдельных штрихов по ширине для одной шкалы, мм, не более |
0,05 |
Значение перекрытия нониусом шкалы основания, мм, не менее |
0,5 |
Габаритные размеры, мм, не более | |
- высота |
17 |
- длина |
194 |
- ширина |
148 |
Масса, кг, не более |
0,20 |
Полный средний срок службы, лет, не менее |
8 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
80 |
* Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей; | |
- на зону 0,2 мм вдоль краев измерительных поверхностей. |
