Номер по Госреестру СИ: 88015-23
88015-23 Нутромеры индикаторные
(НИ)
Назначение средства измерений:
Нутромеры индикаторные НИ (далее - нутромеры) предназначены для измерений внутренних размеров (диаметров) глухих и сквозных отверстий относительным методом, расстояний между плоскопараллельными поверхностями.
Внешний вид.
Нутромеры индикаторные
Рисунок № 1
Внешний вид.
Нутромеры индикаторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ГОСТ 868-82 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия нутромеров - механический, заключающийся в передаче перемещения подвижного измерительного стержня отсчетному устройству. Измерение происходит двухточечным контактом с измеряемой поверхностью относительным методом. Установка нутромеров на требуемый размер производится по установочным кольцам или блокам концевых мер с боковиками.
Нутромеры состоят из корпуса, соединенного с отсчетным устройством. Корпус нутромеров оснащен подвижным измерительным стержнем, неподвижным (сменным) измерительным стержнем, механизмом для передачи перемещения подвижного стержня на отсчетное устройство, ручкой из материала с малой теплопроводностью. Измерительные стержни имеют сферические измерительные поверхности и расположены на одной линии измерения. Для совмещения линии измерения нутромеров с плоскостью, проходящей через ось измеряемого отверстия, служит центрирующий мостик.
В качестве отсчетного устройства применяются индикаторы часового типа ИЧ (рег. № 87281-22), изготавливаемые по ГОСТ 577-68 ООО «ВИНС».
Нутромеры выпускаются в следующих модификациях: НИ 6-10-1, НИ 6-10-2, НИ 10-18-1, НИ 10-18-2, НИ 18-50-1, НИ 18-50-2, НИ 50-100-1, НИ 50-100-2, НИ 100-160-1, НИ 100-160-2, НИ 160-250-1, НИ 160-250-2, НИ 250-450-2, НИ 450-700-2, НИ 700-1000-2, которые отличаются друг от друга диапазоном измерений и классом точности.
Пример условного обозначения нутромера с диапазоном измерений от 10 до 18 мм, класса точности 1:
Нутромер НИ 10-18-1 ГОСТ 868-82
Нутромеры выпускаются под товарным знаком Щ
Заводские номера в виде цифровых или буквенно-цифровых обозначений, состоящие из арабских цифр или из букв латинского алфавита и арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся:
-
- на ручку нутромеров с верхним пределом диапазона измерений до 100 мм включительно методом штамповки;
-
- на крышку корпуса нутромеров с верхним пределом диапазона измерений свыше 100 до 450 мм включительно методом штамповки;
-
- на корпус нутромеров с верхним пределом диапазона измерений свыше 450 мм методом гравировки.

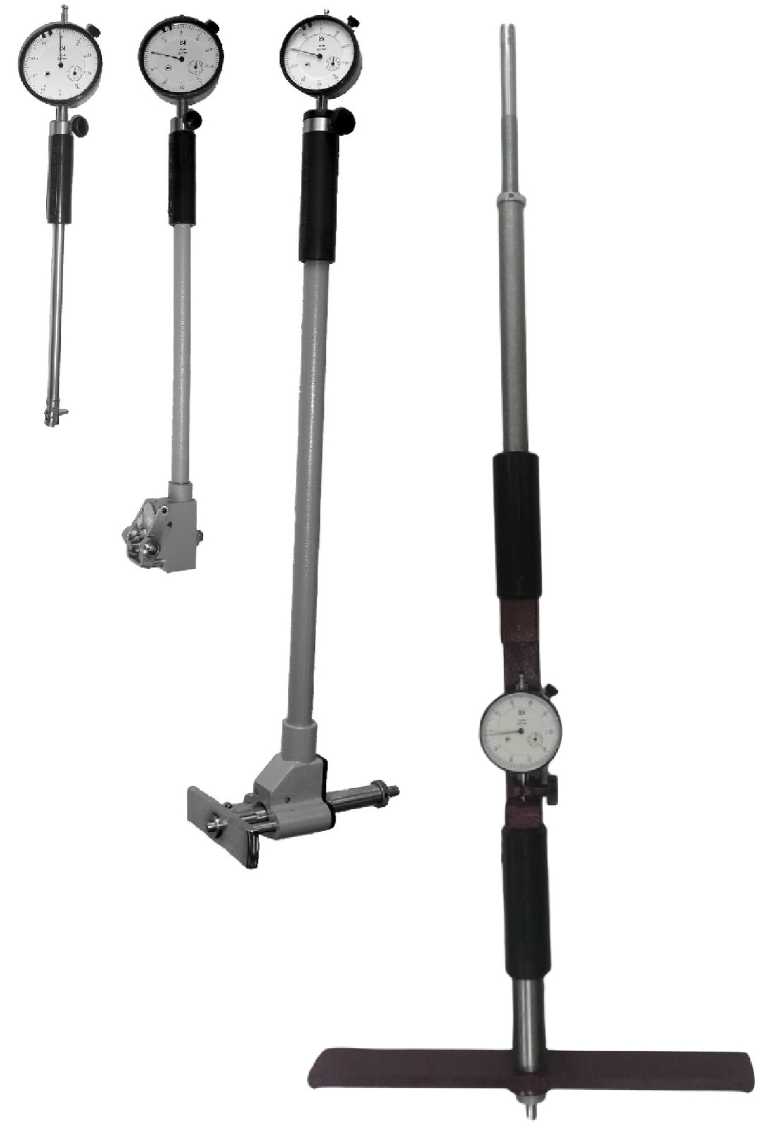

Общий вид нутромеров приведен на рисунке 1.
Цвет покрытия корпуса нутромеров определяется при заказе. Места нанесения заводских номеров приведены на рисунке 2. Пломбирование нутромеров не предусмотрено.
Нанесение знака поверки на нутромеры не предусмотрено.
Рисунок 1- Общий вид нутромеров

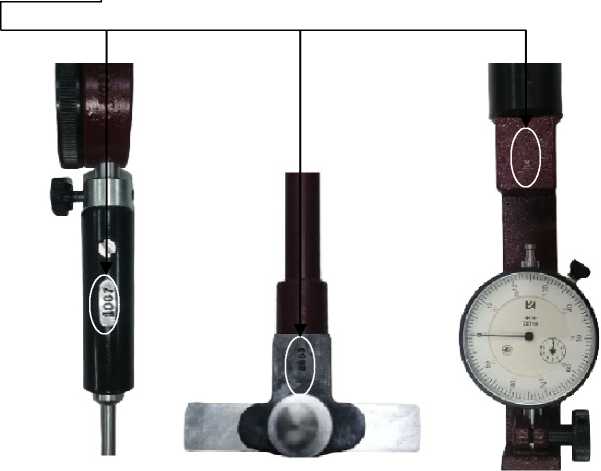

Место нанесения заводского номера
Рисунок 2- Места нанесения заводских номеров
Таблица 3-
Наименование |
Обозначение |
Количество |
Нутромер индикаторный в составе: |
НИ |
1 шт. |
- корпус |
— |
1 шт. |
- индикатор часового типа |
ИЧ |
1 шт. |
- сменные измерительные стержни |
— |
указано в таблице 4 |
- шайбы |
— |
указано в таблице 4 |
- удлинитель |
— |
указано в таблице 4 |
Ключ |
— |
1 шт. |
Футляр |
— |
1 шт. |
Паспорт |
НИ.000 ПС |
1 экз. |
Паспорт на индикатор часового типа |
ИЧ02 - ИЧ25.000 ПС |
1 экз. |
Таблица 4- Количество сменных измерительных стержней, шайб, удлинителей, входящих в комплектность средства измерений
Нутромер с диапазоном измерений в мм |
Количество | ||
сменных измерительных стержней |
шайб |
удлинителей | |
от 6 до 10 |
2 комплекта по 9 шт. |
— |
— |
от 10 до 18 |
2 комплекта по 9 шт. |
2 комплекта по 1 шт. |
— |
от 18 до 50 |
2 комплекта по 6 шт. |
2 комплекта по 3 шт. |
1 шт. |
от 50 до 100 |
1 комплект по 5 шт. |
— |
— |
от 100 до 160 |
1 комплект по 3 шт. |
— |
— |
от 160 до 250 |
1 комплект по 3 шт. |
— |
— |
от 250 до 450 |
1 комплект по 4 шт. |
— |
— |
от 450 до 700 |
1 комплект по 4 шт. |
— |
— |
от 700 до 1000 |
1 комплект по 3 шт. |
— |
— |
Таблица 1- Метрологические характеристики
Диапазон измерений, мм |
Цена деления шкалы индикатора, мм |
Предел допускаемой погрешности, мм | |||||
на любом участке диапазона измерений |
при перемещении измерительного стержня на величину нормируемого наименьшего значения | ||||||
0,1 мм |
1,0 мм |
Класс 1 |
Класс 2 | ||||
Класс 1 |
Класс 2 |
Класс 1 |
Класс 2 | ||||
от 6 до 10 |
0,01 |
0,005 |
0,008 |
— |
— |
0,008 |
0,012 |
от 10 до 18 |
0,01 |
0,005 |
0,008 |
— |
— |
0,008 |
0,012 |
от 18 до 50 |
0,01 |
0,005 |
0,008 |
0,010 |
0,012 |
0,012 |
0,015 |
от 50 до 100 |
0,01 |
— |
— |
0,010 |
0,012 |
0,015 |
0,018 |
от 100 до 160 |
0,01 |
— |
— |
0,010 |
0,012 |
0,015 |
0,018 |
от 160 до 250 |
0,01 |
— |
— |
0,010 |
0,012 |
0,015 |
0,018 |
от 250 до 450 |
0,01 |
— |
— |
— |
0,014 |
— |
0,022 |
от 450 до 700 |
0,01 |
— |
— |
— |
0,014 |
— |
0,022 |
от 700 до 1000 |
0,01 |
— |
— |
— |
0,014 |
— |
0,022 |
Примечания:
1 За погрешность принимают сумму наибольших абсолютных значений положительных и
отрицательных показаний на любом поверяемом участке диапазона измерений.
-
2 Размах показаний не превышает 1/3 цены деления шкалы индикатора.
-
3 Погрешность, вносимая неточным расположением центрирующего мостика, не должна превышать 1/3 цены деления шкалы индикатора при вертикальном расположении нутромера.
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | ||||||||
от 6 до 10 |
от 10 до 18 |
от 18 до 50 |
от 50 до 100 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 |
от 450 до 700 |
от 700 до 1000 | |
Наибольшая глубина измерения, мм |
60; 100 |
130 |
150 |
200 |
300 |
400 |
500 | ||
Наименьшее перемещение измерительного стержня, мм |
0,6 |
0,8 |
1,5 |
4,0 |
4,0 |
4,0 |
6,0 |
8,0 |
8,0 |
Измерительное усилие нутромера, Н |
от 2,5 |
от 2,5 |
от 2,5 |
от 4,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
от 5,0 |
до 4,5 |
до 4,5 |
до 4,5 |
до 7,0 |
до 9,0 |
до 9,0 |
до 9,0 |
до 9,0 |
до 9,0 | |
Измерительное усилие центрирующего мостика, Н |
от 5,0 |
от 5,0 |
от 5,0 |
от 7,5 |
от 9,5 |
от 9,5 |
от 9,5 |
от 9,5 |
от 9,5 |
до 8,5 |
до 8,5 |
до 8,5 |
до 12,0 |
до 16,0 |
до 16,0 |
до 16,0 |
до 16,0 |
до 16,0 | |
Радиус сферы измерительных поверхностей стержней, мм |
от 1,8 |
от 2,5 |
от 5,0 |
от 18,0 |
от 30,0 |
от 30,0 |
от 30,0 |
от 30,0 |
от 30,0 |
до 2,8 |
до 4,5 |
до 8,0 |
до 22,0 |
до 40,0 |
до 40,0 |
до 40,0 |
до 40,0 |
до 40,0 | |
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: | |||||||||
- измерительных | |||||||||
поверхностей стержней |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
0,16 |
- опорных | |||||||||
поверхностей центрирующих мостиков |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
0,63 |
Габаритные размеры, мм, не более: | |||||||||
- высота |
236 |
262 |
315 |
365 |
488 |
588 |
688 |
450 |
700 |
- длина |
42 |
42 |
56 |
56 |
60 |
100 |
130 |
200 |
300 |
- ширина |
25 |
22 |
25 |
50 |
100 |
160 |
250 |
48 |
50 |
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
0,6 |
1,2 |
1,5 |
1,8 |
3,0 |
3,0 |
Условия эксплуатации: | |||||||||
- температура | |||||||||
окружающего | |||||||||
воздуха, °С |
от +15 до +25 | ||||||||
- относительная | |||||||||
влажность окружающего воздуха | |||||||||
при температуре +25 °С, не более |
80 | ||||||||
Полный средний срок службы, лет, не менее |
5 |
Примечание - Допускается изготовлять нутромеры с диапазоном измерений от 6 до 10 мм без центрирующего мостика.
