Номер по Госреестру СИ: 87025-22
87025-22 Индикаторы часового типа
(ИЧ 50)
Назначение средства измерений:
Индикаторы часового типа ИЧ 50 (далее - индикаторы) предназначены для измерений линейных размеров (длины) абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Внешний вид.
Индикаторы часового типа
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на шкалу отсчетного устройства методом офсетной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.33-003-43173171-2022 «Индикатор часового типа ИЧ 50. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464
Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62 Место осуществления деятельности: 610042, г. Киров, ул. Народная, д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Принцип действия индикаторов основан на преобразовании линейных перемещений измерительного стержня в пропорциональные угловые перемещения стрелки отсчетного устройства по круговой шкале
Индикаторы состоят из цилиндрического корпуса со встроенным часовым механизмом, циферблата со стрелкой и указателем числа оборотов, установленных внутри ободка, гильзы, расположенной в диаметральной плоскости корпуса, измерительного стержня с измерительным твердосплавным наконечником.
Индикаторы выпускаются в двух исполнениях, которые отличаются друг от друга метрологическими характеристиками (классом точности и наибольшей разностью погрешностей).
Индикаторы выпускаются под товарным знаком W.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на корпус индикаторов методом штамповки.
Общий вид средства измерений с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера приведен на рисунке 1. Цвет покрытия корпуса индикаторов определяется при заказе.
Пломбирование индикаторов не предусмотрено.
Нанесение знака поверки на индикаторы не предусмотрено.
Пример условного обозначения индикатора 0 класса точности при заказе:
Индикатор часового типа ИЧ 50 кл.0 ТУ 26.51.33-003-43173171-2022.
Пример условного обозначения индикатора 1 класса точности при заказе:
Индикатор часового типа ИЧ 50 кл.1. ТУ 26.51.33-003-43173171-2022.

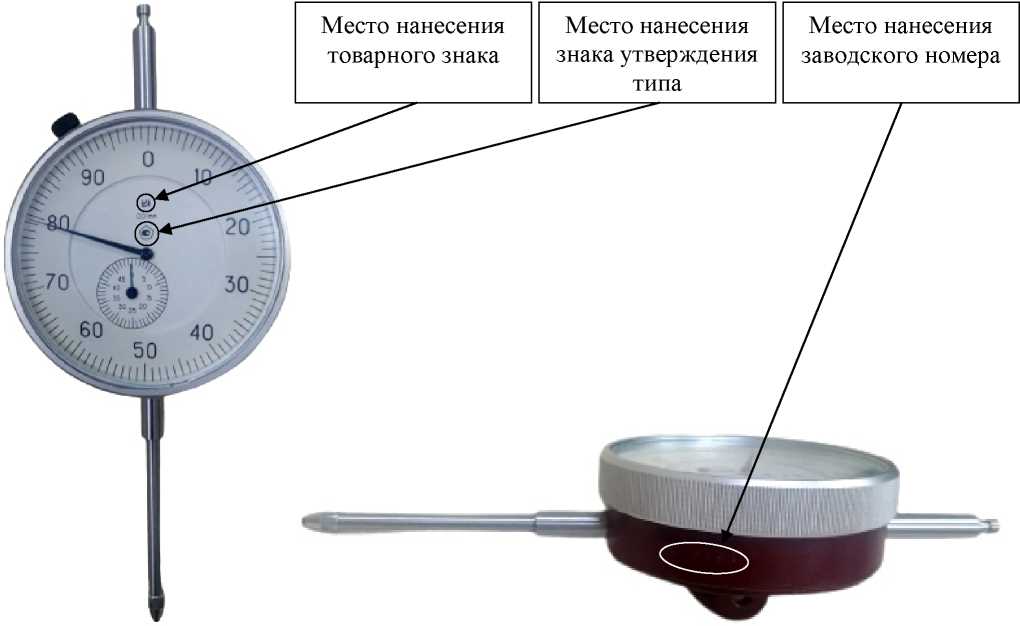

Рисунок 1 - Общий вид средства измерений
с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для класса точности | |
0 |
1 | |
Диапазон измерений, мм |
от 0 до 50 | |
Наибольшая разность погрешностей, мм, не более: | ||
- на любом участке диапазона измерений в пределах 0,1 мм |
0,010 |
0,010 |
- на любом участке диапазона измерений в пределах 1 мм |
0,015 |
0,015 |
- в пределах всего диапазона измерений |
0,025 |
0,040 |
Цена деления, мм |
0,01 | |
Размах показаний, мм, не более |
0,005 | |
Вариация показаний, мм, не более |
0,005 | |
Изменения показаний индикатора при нажиме на измерительный | ||
стержень в направлении перпендикулярном его оси с усилием 2,5 Н, | ||
деление шкалы, не более |
2 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Наибольшее измерительное усилие при прямом ходе, Н |
3 |
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
1,8 |
Колебание измерительного усилия при изменении направления движения измерительного стержня, Н, не более |
1 |
Присоединительный диаметр гильзы |
8h7 |
Допуск цилиндричности гильзы, мкм |
8 |
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - рабочей поверхности измерительного наконечника |
0,1 |
- наружной поверхности гильзы |
0,63 |
Длина деления шкалы, мм, не менее |
1 |
Ширина штрихов, мм |
от 0,25 до 0,35 |
Разница в ширине отдельных штрихов в пределах одной шкалы, мм, не более |
0,05 |
Ширина стрелки в той ее части, которая находится над шкалой, мм |
от 0,15 до 0,20 |
Расстояние между концом стрелки и циферблатом, мм, не более |
0,7 |
Габаритные размеры, мм, не более: - высота |
200 |
- диаметр |
84 |
- ширина |
53 |
Масса, кг, не более |
0,33 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от + 5 до + 35 |
- относительная влажность воздуха, %, не более |
80 |
Средний срок службы, лет, не менее |
6 |
