Номер по Госреестру СО: ГСО 9963-2011
СО РАЗМЕРА БЛОКОВ МОЗАИКИ ДИОКСИДА КРЕМНИЯ
СО представляет собой прямоугольную пластину с размерами 5х5х0.5 мм, которая размещена в специальном пластиковом контейнере. На рабочей поверхности СО сформирован специфический микрорельеф в виде специфической структуры блоков мозаики диоксида кремния. Структура блоков мозаики создает упорядоченный и хорошо воспроизводимый микрорельеф поверхности в виде одинаковых между собой шаговых структур с прямоугольной геометрической формой. Указанная структура блоков мозаики на поверхности диоксида кремния сформирована с использованием специфических особенностей химического травления этого материала. После формирования специфической структуры блоков мозаики диоксида кремния на поверхность образца осуществлено вакуумное напыление золота. Благодаря этому поверхность образца становится электропроводной, а сам образец полностью готов к использованию в качестве тест-объекта для калибровки или поверки растровых электронных микроскопов (РЭВ).
СРОК ГОДНОСТИ: 2 года
СРОК СВИДЕТЕЛЬСТВА: 01.08.2013
НОМЕР ЗАПИСИ: 1194
ДАТА ОПУБЛИКОВАНИЯ: 18.05.2018
ПРОИЗВОДИТЕЛЬ: ФГУП "ЦНИИ КМ "Прометей"
СТРАНА: Россия
НАИМЕНОВАНИЕ АТТЕСТОВАННОЙ ХАРАКТЕРИСТИКИ
- размер блоков мозаики на рабочей поверхности по координатной оси Х и размер блоков мозаики на рабочей поверхности по координатной оси У, мкмСПОСОБ УСТАНОВЛЕНИЯ АТТЕСТОВАННОГО ЗНАЧЕНИЯ
- Применение аттестованных методик измеренийОписание стандартного образца
стандартный образец представляет собой прямоугольную пластину с размерами 5х5х0,5 мм, которая размещена в специальном пластиковом контейнере, общий вид показан на рисунке 1. На рабочей поверхности стандартного образца сформирован специфический микрорельеф в виде специфической структуры блоков мозаики диоксида кремния. Изображение этой структуры, полученное при разных увеличениях растрового электронного микроскопа (РЭМ) показано на рисунке 2. Структура блоков мозаики создает упорядоченный и хорошо воспроизводимый микрорельеф поверхности в виде одинаковых между собой шаговых структур с прямоугольной геометрической формой. Указанная структура блоков мозаики на поверхности диоксида кремния сформирована с использованием специфических особенностей химического травления этого материала. После формирования специфической структуры блоков мозаики диоксида кремния на поверхность образца осуществлено вакуумное напыление золота. Благодаря этому поверхность образца становится электропроводной, а сам образец полностью готов к использованию в качестве тест-объекта для калибровки или поверки растровых электронных микроскопов (РЭМ).Приложение к свидетельству № 2280 об утверждении типа стандартных образцов
(обязательное)

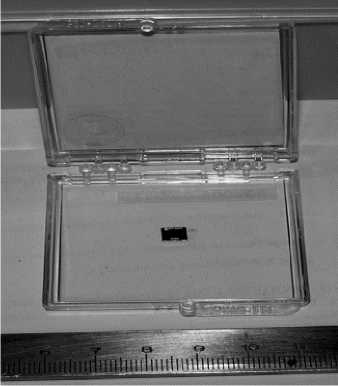

Рисунок 1 - СО размера блоков мозаики диоксида кремния.

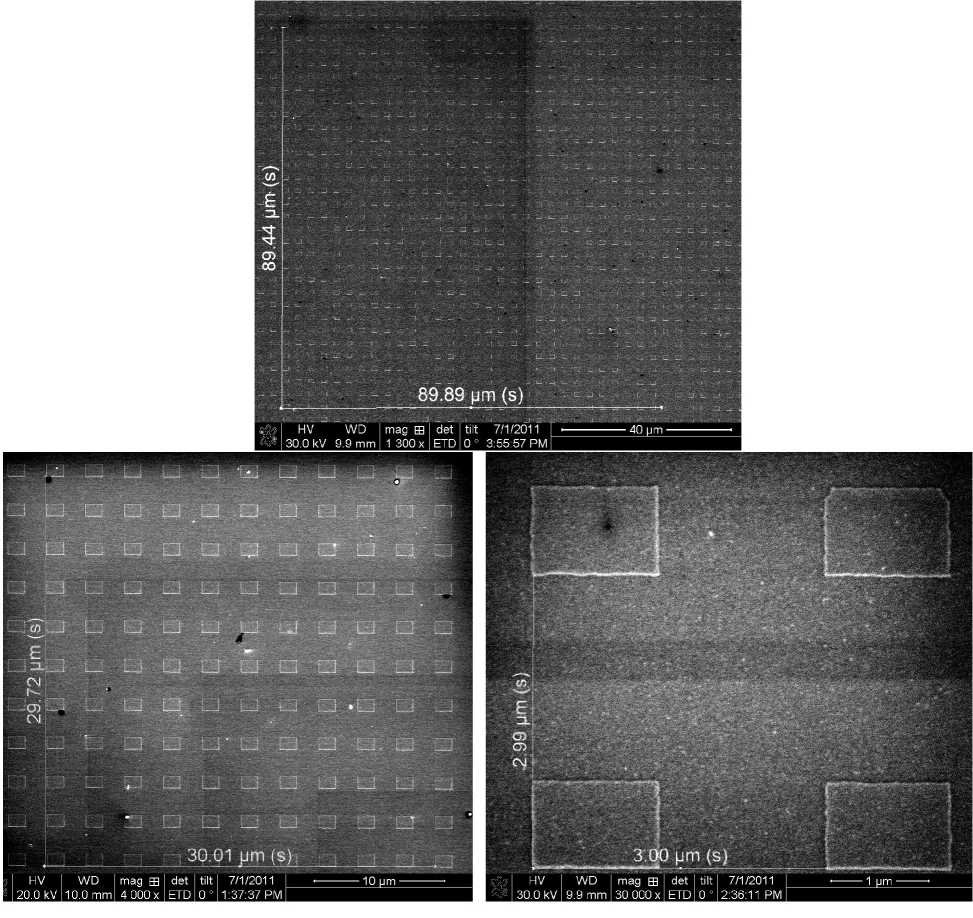

Рисунок 2 - Рабочая поверхность СО размера блоков мозаики диоксида кремния при разных увеличениях растровых электронных микроскопов (РЭМ).
Приложение к свидетельству № 2280 Лист № 3 об утверждении типа стандартных образцов Всего листов 3 (обязательное)
Примечание: показанное на рисунке измерение размеров блоков мозаики диоксида кремния с помощью РЭМ иллюстрирует применение СО для калибровки или поверки микроскопов этого типа; собственные метрологические характеристики СО установлены в результате прямых измерений с помощью микроскопа атомно-силового сканирующего.
Знак утверждения типа
Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: печатным способом в правом верхнем углу первого листа паспорта и этикетки стандартного образца.
Комплектность стандартного образца
Документы, устанавливающие требования к стандартному образцу
Метрологические характеристики
Т а б л и ц а 1 - Нормированные метрологические характеристики
|
Наименование аттестуемой характеристики |
Аттестованное значение СО |
Границы допускаемых значений относительной погрешности, % при Р=0.95 |
|
Размер блоков мозаики на рабочей поверхности по координатной оси Х, мкм |
3.00 |
± 3 |
|
Размер блоков мозаики на рабочей поверхности по координатной оси У, мкм |
2.99 |
± 3 |
Примечание: размером блока мозаики вдоль координатной оси Х или У считается длина периода специфического микрорельефа поверхности, т.е. суммарная длина двух ближайших друг к другу элементов микрорельефа - одного выступа и одной впадины, как это показано на рисунке 2.
СРОК ГОДНОСТИ ЭКЗЕМПЛЯРА: 2 года. Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: печатным способом в правом верхнем углу первого листа паспорта и этикетки стандартного образца.РАЗРАБОТЧИК: - ФГУП «Центральный научно-исследовательский институт конструкционных материалов «Прометей» (ФГУП «ЦНИИ КМ «Прометей») 191015, Санкт-Петербург, ул. Шпалерная, д.49.
ИЗГОТОВИТЕЛЬ: - ФГУП «Центральный научно-исследовательский институт конструкционных материалов «Прометей» (ФГУП «ЦНИИ КМ «Прометей») 191015, Санкт-Петербург, ул. Шпалерная, д.49.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии ______________ Е.Р.Петросянподпись расшифровка подписи
М.П. «___»______________2011 г.
Статистика
Кол-во поверок -
Кол-во поверок (подведы РСТ) -
Кол-во поверок (неподведы РСТ) -
Кол-во поверок (гос. организации) -
Кол-во поверок (чвстники) -
Кол-во владельцев - 0
Все стандартные образцы ФГУП "ЦНИИ КМ "Прометей"
| Номер в реестре | Наименование СО | Статус |
|---|---|---|
| ГСО 9966-2011 | СО УДЕЛЬНОЙ ТЕПЛОЕМКОСТИ ТРУБНОЙ СТАЛИ | Срок действия истек |
| ГСО 9965-2011 | CО НАНОМОДИФИЦИРОВАННОГО УГЛЕПЛАСТИКА | Срок действия истек |
| ГСО 9964-2011 | СО НАНОКРИСТАЛЛИЧЕСКОГО МАГНИТОМЯГКОГО СПЛАВА СИСТЕМЫ Fe-Cu-Nb-Si-B | Срок действия истек |
| ГСО 9963-2011 | СО РАЗМЕРА БЛОКОВ МОЗАИКИ ДИОКСИДА КРЕМНИЯ | Срок действия истек |
| ГСО 9911-2011 | СО СОСТАВА И ТОЛЩИНЫ НАНОСТРУКТУРИРОВАННОГО ПЛАТИНОВОГО ПОКРЫТИЯ НИОБИЕВЫХ АНОДОВ | Срок действия истек |
| ГСО 9910-2011 | СО МАГНИТНЫХ СВОЙСТВ НАНОКРИСТАЛЛИЧЕСКИХ МАГНИТОМЯГКИХ СПЛАВОВ НА ОСНОВЕ ЖЕЛЕЗА И КОБАЛЬТА | Срок действия истек |
| ГСО 9909-2011 | СО СОСТАВА НАНОМОДИФИЦИРОВАННЫХ АНТИФРИКЦИОННЫХ ПОЛИМЕРНЫХ МЕТАЛЛОСОДЕРЖАЩИХ КОМПОЗИТОВ | Срок действия истек |
| ГСО 9908-2011 | СО ПАРАМЕТРОВ СТРУКТУРЫ ТИТАНОВЫХ СПЛАВОВ ВТ1-0 И ПТ-3В | Срок действия истек |
| ГСО 9907-2011 | СО ПАРАМЕТРОВ СТРУКТУРЫ АЛЮМИНИЕВОГО СПЛАВА АМг6 | Срок действия истек |
| ГСО 9906-2011 | СО МАГНИТНОЙ ПРОНИЦАЕМОСТИ ВЫСОКОАЗОТИСТОЙ АУСТЕНИТНОЙ СТАЛИ | Срок действия истек |
| ГСО 9905-2011 | СО СТРУКТУРНОГО СОСТОЯНИЯ ВЫСОКОАЗОТИСТОЙ АУСТЕНИТНОЙ СТАЛИ 04Х20Н6Г11М2АФБ | Срок действия истек |
| ГСО 9904-2011 | СО СОСТАВА ВЫСОКОАЗОТИСТОЙ АУСТЕНИТНОЙ СТАЛИ | Срок действия истек |
| ГСО 9903-2011 | СО МАГНИТНЫХ СВОЙСТВ ТРУБНОЙ СТАЛИ КАТЕГОРИИ ПРОЧНОСТИ Х100 | Срок действия истек |
| ГСО 9902-2011 | СО СТРУКТУРНОГО СОСТОЯНИЯ ТРУБНОЙ СТАЛИ КАТЕГОРИИ ПРОЧНОСТИ Х100 | Срок действия истек |
| ГСО 9901-2011 | CO ПАРАМЕТРОВ СТРУКТУРЫ ТРУБНОЙ СТАЛИ КАТЕГОРИИ ПРОЧНОСТИ Х100 | Срок действия истек |
Владельцы ГСО 9963-2011 СО РАЗМЕРА БЛОКОВ МОЗАИКИ ДИОКСИДА КРЕМНИЯ
| Организация | Кол-во поверок |
|---|
Лист № 1
Всего листов 3
Приложение к свидетельству № 2280 об утверждении типа стандартных образцов
(обязательное)
ОПИСАНИЕ ТИПА СТАНДАРТНОГО ОБРАЗЦА
УТВЕРЖДЕННОГО ТИПА СТАНДАРТНЫЙ ОБРАЗЕЦ
РАЗМЕРА БЛОКОВ МОЗАИКИ ДИОКСИДА КРЕМНИЯ
ГСО 9963-2011
ДОКУМЕНТЫ, устанавливающие требования к метрологическим и техническим характеристикам и выпуску из производства:Техническое задание на разработку стандартного образца размера блоков мозаики диоксида кремния, утвержденное «5» июля 2011 г;
Программа испытаний в целях утверждения типа стандартного образца размера блоков мозаики диоксида кремния ПИ № РБМ-ДК-2011.
ФОРМА ВЫПУСКА: единичный экземпляр.
НОМЕР ЭКЗЕМПЛЯРА (ПАРТИИ), ДАТА ВЫПУСКА:экземпляр № 01, дата выпуска - июль 2011 г.
НАЗНАЧЕНИЕ:для поверки и калибровки микроскопов электронных растровых.
СФЕРА ПРИМЕНЕНИЯ:-
- сфера государственного регулирования: для выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора);
-
- область применения: машиностроение, биотехнология, научно-исследовательская деятельность.
ОПИСАНИЕ: стандартный образец представляет собой прямоугольную пластину с размерами 5х5х0,5 мм, которая размещена в специальном пластиковом контейнере, общий вид показан на рисунке 1. На рабочей поверхности стандартного образца сформирован специфический микрорельеф в виде специфической структуры блоков мозаики диоксида кремния. Изображение этой структуры, полученное при разных увеличениях растрового электронного микроскопа (РЭМ) показано на рисунке 2. Структура блоков мозаики создает упорядоченный и хорошо воспроизводимый микрорельеф поверхности в виде одинаковых между собой шаговых структур с прямоугольной геометрической формой. Указанная структура блоков мозаики на поверхности диоксида кремния сформирована с использованием специфических особенностей химического травления этого материала. После формирования специфической структуры блоков мозаики диоксида кремния на поверхность образца осуществлено вакуумное напыление золота. Благодаря этому поверхность образца становится электропроводной, а сам образец полностью готов к использованию в качестве тест-объекта для калибровки или поверки растровых электронных микроскопов (РЭМ).
Приложение к свидетельству № 2280 об утверждении типа стандартных образцов
(обязательное)
Рисунок 1 - СО размера блоков мозаики диоксида кремния.
Рисунок 2 - Рабочая поверхность СО размера блоков мозаики диоксида кремния при разных увеличениях растровых электронных микроскопов (РЭМ).
Приложение к свидетельству № 2280 Лист № 3 об утверждении типа стандартных образцов Всего листов 3 (обязательное)
Примечание: показанное на рисунке измерение размеров блоков мозаики диоксида кремния с помощью РЭМ иллюстрирует применение СО для калибровки или поверки микроскопов этого типа; собственные метрологические характеристики СО установлены в результате прямых измерений с помощью микроскопа атомно-силового сканирующего.
НОРМИРОВАННЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Т а б л и ц а 1 - Нормированные метрологические характеристики
|
Наименование аттестуемой характеристики |
Аттестованное значение СО |
Границы допускаемых значений относительной погрешности, % при Р=0.95 |
|
Размер блоков мозаики на рабочей поверхности по координатной оси Х, мкм |
3.00 |
± 3 |
|
Размер блоков мозаики на рабочей поверхности по координатной оси У, мкм |
2.99 |
± 3 |
Примечание: размером блока мозаики вдоль координатной оси Х или У считается длина периода специфического микрорельефа поверхности, т.е. суммарная длина двух ближайших друг к другу элементов микрорельефа - одного выступа и одной впадины, как это показано на рисунке 2.
СРОК ГОДНОСТИ ЭКЗЕМПЛЯРА: 2 года. Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: печатным способом в правом верхнем углу первого листа паспорта и этикетки стандартного образца.РАЗРАБОТЧИК: - ФГУП «Центральный научно-исследовательский институт конструкционных материалов «Прометей» (ФГУП «ЦНИИ КМ «Прометей») 191015, Санкт-Петербург, ул. Шпалерная, д.49.
ИЗГОТОВИТЕЛЬ: - ФГУП «Центральный научно-исследовательский институт конструкционных материалов «Прометей» (ФГУП «ЦНИИ КМ «Прометей») 191015, Санкт-Петербург, ул. Шпалерная, д.49.
Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии ______________ Е.Р.Петросянподпись расшифровка подписи
М.П. «___»______________2011 г.
