Номер по Госреестру СИ: 76477-19
76477-19 Теплосчетчики
(PT900)
Назначение средства измерений:
Теплосчетчики PT900 предназначены для измерений объемного расхода, объема, температуры, разности температур прямого и обратного потоков теплоносителя (воды), времени и вычисления количества тепловой энергии в закрытых системах теплоснабжения.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 4
Внешний вид.
Теплосчетчики
Рисунок № 5
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства - 28.10.2024
Номер записи - 174333
ID в реестре СИ - 953381
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма «Baker Hughes EMEA»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2597 от 2019.10.28 Об утверждении типов средств измерений
№1962 от 2021.09.07 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Теплосчетчики (PT900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76477-19 Теплосчетчики (PT900) Фирма «Baker Hughes EMEA» (ИРЛАНДИЯ ) |
67815-17 Тепловычислители (ТВ7) ООО "ТЕРМОТРОНИК" (РОССИЯ г.С.-Петербург) |
|
76477-19 Теплосчетчики (PT900) Фирма «Baker Hughes EMEA» (ИРЛАНДИЯ ) |
74419-19 Весы вагонные рельсовые для взвешивания в движении (ВРТ-03) ООО "СТАТЕРА" (РОССИЯ г.Ростов-на-Дону) |
|
76477-19 Теплосчетчики (PT900) Фирма «Baker Hughes EMEA» (ИРЛАНДИЯ ) |
74420-19 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Теплосчетчики PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, вычисление количества тепловой энергии, а также для управления устройствами ввода-вывода информации теплосчетчиков, создания в энергонезависимой памяти архивных записей об измеренных и вычисленных значениях за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчиков PT900 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
РТ900 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.7 |
|
Цифровой идентификатор программного обеспечения |
- |
|
* Номер версии программного обеспечения приведен в паспорте. | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам PT900Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия теплосчетчиков PT900 основан на измерении объемного расхода, температур теплоносителя в подающем и обратном трубопроводах с последующим вычислением разности температур, объема теплоносителя и количества тепловой энергии.
Измерение объемного расхода и объема теплоносителя основано на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится преобразователями пьезоэлектрическими ультразвуковыми, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов теплосчетчики PT900 вычисляют скорость потока. По определенной скорости потока и введенным параметрам трубопровода теплосчетчики PT900 рассчитывают объемный расход и объем жидкости.
Теплосчетчики PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, пары датчиков температуры Pt 1000 с фиксаторами и приспособления для накладного крепежа на трубы и электронно-вычислительного блока.
Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях, которые могут быть установлены на подающем или обратном трубопроводах.
Электронно-вычислительный блок теплосчетчиков PT900 выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- измерение температур теплоносителя в подающем и обратном трубопроводах;
-
- измерение разности температур теплоносителя в подающем и обратном трубопроводах;
-
- вычисление скорости потока жидкости;
-
- вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);
-
- вычисление количества тепловой энергии;
-
- светодиодная индикация состояния теплосчетчика;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.
Выходные сигналы по HART-протоколу, Modbus-протоколу и токовый выходной сигнал предназначены только для индикации измеренных значений.
В комплект поставки теплосчетчиков PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия 4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронно-вычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:
-
- загружать в теплосчетчики PT900 и сохранять из теплосчетчиков PT900 конфигурационные данные;
-
- отображать измеренные и вычисленные параметры, параметры настройки;
-
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в теплосчетчиках;
-
- хранение данных.

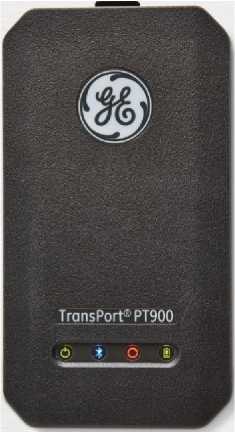

Общий вид электронно-вычислительного блока теплосчетчиков PT900 приведен на рисунке 1.
Рисунок 1 - Общий вид электронно-вычислительного блока теплосчетчиков PT900

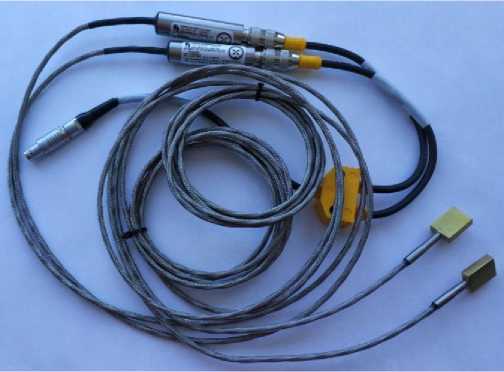

Общий вид датчиков температуры Pt 1000 теплосчетчиков PT900 приведен на рисунке 2.
Рисунок 2 - Общий вид датчиков температуры Pt 1000 теплосчетчиков PT900

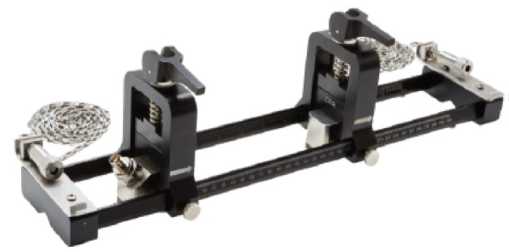

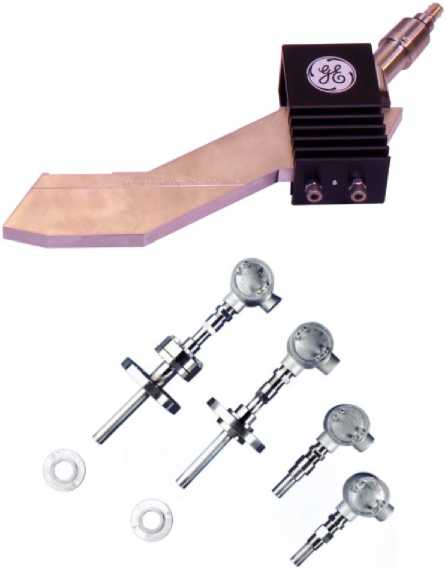

Общий вид ультразвуковых преобразователей теплосчетчиков PT900 приведен на рисунке 3.
