Номер по Госреестру СИ: 76572-19
76572-19 Датчики давления и температуры
(WEPS-162)
Назначение средства измерений:
Датчики давления и температуры WEPS-162 (далее - датчики) предназначены для измерений и непрерывного преобразования (в цифровой выходной сигнал) избыточного давления и температуры пластового продукта в подводных газодобывающих комплексах Киринского газоконденсатного месторождения, расположенного на шельфе о. Сахалин.
Внешний вид.
Датчики давления и температуры
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 174428
ID в реестре СИ - 953191
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Siemens AS"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2735 от 2019.11.18 Об утверждении типов средств измерений 39
Наличие аналогов СИ: Датчики давления и температуры (WEPS-162)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens AS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
76572-19 |
Датчики давления и температуры, WEPS-162 Фирма "Siemens AS" (НОРВЕГИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82284-21 |
Датчики температуры и давления комбинированные, WEPS-124 Фирма "Siemens AS" (НОРВЕГИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Кто поверяет Датчики давления и температуры (WEPS-162)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики давления и температуры (WEPS-162)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО.
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между датчиком и внешней установкой сбора данных. Встроенное ПО устанавливается в датчики на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Внешнее ПО не является метрологически значимым и представляет собой технологическую программу визуализации измеренных параметров, передаваемых с датчиков по интерфейсному протоколу связи типа RS485 KOS.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам давления и температуры WEPS-162
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Поверка
Поверкаосуществляется по документу МП 207-022-2019 «Датчики давления и температуры WEPS-162. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.08.2019 г.
Основные средства поверки:
Манометр избыточного давления грузопоршневой МП-2,5 (Регистрационный
№ 58794-14);
Манометр избыточного давления грузопоршневой МП-1000 (Регистрационный
№ 52189-16);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Siemens AS», Норвегия
Адрес: Ternetangen 65, N-5420 Rubbestadneset
Заявитель
Общество с ограниченной ответственностью ООО «РусГазШельф»
(ООО «РусГазШельф»)
ИНН 7719472189
Адрес: 117420, г. Москва, ул. Намёткина, д. 12А, этаж 22, помещение XXIX, комната 4
Телефон: +7 (495) 419-51-01
Web-сайт: www.rusgasshelf.ru
E-mail: info@rusgasshelf.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия датчика при измерении давления базируется на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления.
Для измерений температуры в датчиках используется термопреобразователь сопротивления с чувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009/ МЭК 60751). Принцип измерения температуры основан на зависимости электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.
Датчики имеют неразборную конструкцию и выполнены в виде цилиндрического корпуса с монтажным фланцем из жаропрочного сплава на основе никеля (Alloy 625) и с присоединенным совмещенным кабелем связи и питания в маслонаполненной защитной оболочке с разъёмом типа DigiTRON. Внутри корпуса располагаются первичные преобразователи давления и температуры и микроконтроллер, осуществляющий преобразование, обработку и передачу измерительной информации через интерфейс RS485 KOS на внешнюю установку сбора данных (портативный компьютер или блок визуального контроля) при помощи специального кабеля, присоединяемого к разъему DigiTRON.
Внешний вид датчиков приведен на рисунке 1.

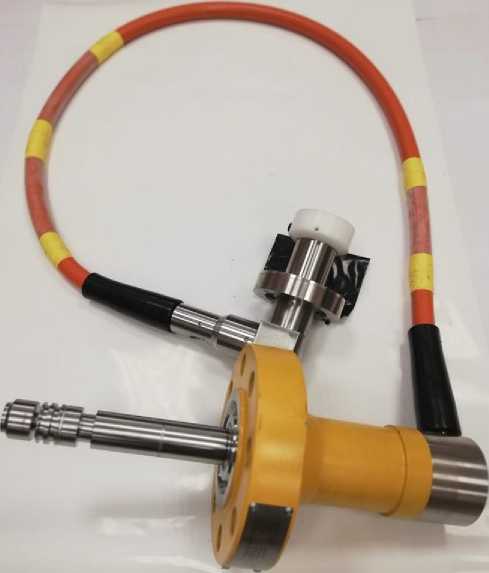

Рисунок 1- Общий вид датчиков давления и температуры WEPS-162
