Номер по Госреестру СИ: 82284-21
82284-21 Датчики температуры и давления комбинированные
(WEPS-124)
Назначение средства измерений:
Датчики температуры и давления комбинированные WEPS-124 (далее - датчики) предназначены для измерений и непрерывного преобразования (в цифровой выходной сигнал) температуры и избыточного давления пластового продукта в подводных газодобывающих комплексах Южно-Киринского газоконденсатного месторождения, расположенного на шельфе о. Сахалин.
Внешний вид.
Датчики температуры и давления комбинированные
Рисунок № 1
Внешний вид.
Датчики температуры и давления комбинированные
Рисунок № 2
Внешний вид.
Датчики температуры и давления комбинированные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков состоит из встроенного и внешнего ПО. Метрологически значимым является только встроенное ПО.
Встроенное ПО выполняет обработку и преобразование измерительной информации, а также осуществляет коммуникацию между датчиком и внешней установкой сбора данных. Встроенное ПО устанавливается в датчики на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.0772014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Внешнее ПО «Master Simulator CANopen» не является метрологически значимым и представляет собой технологическую программу визуализации измеренных параметров, передаваемых с датчиков по интерфейсному протоколу связи типа RS485 KOS.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Указания по эксплуатации» Руководства по эксплуатации на приборы.
Нормативные и технические документы
Для измерений температуры в датчиках используется термопреобразователь сопротивления с чувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt1000» (по ГОСТ 6651-2009/ МЭК 60751). Принцип измерения температуры основан на зависимости электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.
Принцип действия датчиков при измерении давления базируется на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления.
Датчики имеют неразборную конструкцию и выполнены в виде цилиндрического корпуса с монтажным фланцем из жаропрочного сплава на основе никеля (Alloy 625) и с присоединенным совмещенным кабелем связи и питания в маслонаполненной защитной оболочке с разъёмом типа DigiTRON. Внутри корпуса располагаются первичные преобразователи давления и температуры и микроконтроллер, осуществляющий преобразование, обработку и передачу измерительной информации через интерфейс RS485 KOS на внешнюю установку сбора данных (портативный компьютер или блок визуального контроля) при помощи специального кабеля, присоединяемого к разъему DigiTRON.
Датчики температуры и давления комбинированные WEPS-124 изготовлены следующих моделей: AA1536709, AA1536710, отличающиеся друг от друга только длиной монтажной части.
2819/2820,
2829/2830,
2839/2840,
2849/2850
2855/2856,
2865/2866,
2875/2876,
2885/2886,
2895/2896,
К датчикам данного
W124-2821/2822,
W124-2831/2832,
W124-2841/2842,
типа относятся датчики со следующими зав. №№: W124-2823/2824,
W124-2833/2834,
W124-2843/2844,
(для модели AA1536709 (16 шт.));
W124-2857/2858,
W124-2867/2868,
W124-2877/2878,
W124-2887/2888,
W124-2897/2898,
W124-2859/2860,
W124-2869/2870,
W124-2879/2880,
W124-2889/2890,
W124-2899/2900,
W124-2825/2826,
W124-2835/2836,
W124-2845/2846,
W124-2851/2852,
W124-2861/2862,
W124-2871/2872,
W124-2881/2882,
W124-2891/2892,
W124-2901/2902,
W124-2827/2828,
W124-2837/2838,
W124-2847/2848,
W124-2853/2854,
W124-2863/2864,
W124-2873/2874,
W124-2883/2884,
W124-2893/2894,
W124-2901/2902,
W124-
W124-
W124-
W124-
W124-
W124-
W124-
W124-
W124-
W124-
модели
2905/2906, W124-2907/2908, W124-2909/2910, W124-2911/2912, W124-2913/2914 (для AA1536710 (32 шт.)).
Заводской номер в виде буквенно-цифрового кода наносится на шильдик прикрепленный к монтажному фланцу датчика.
Пломбирование датчиков не предусмотрено.
Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.
Внешний вид датчиков приведен на рисунках 1-3.
Рисунок 1- Общий вид датчиков температуры и давления комбинированных WEPS-124
Рисунок 2- Общий вид датчиков
модели AA1536709

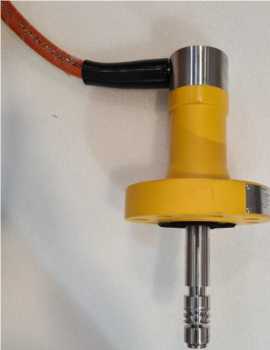

Рисунок 3- Общий вид датчиков модели AA1536710
Таблица 3 - Комплектность датчиков температуры и давления комбинированныхWEPS-124
Наименование |
Обозначение |
Количество |
Датчик температуры и давления комбинированный WEPS-124 |
модель AA1536709 |
16 шт. |
модель AA1536710 |
32 шт. | |
Компакт-диск с ПО «Master Simulator CANopen» |
- |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Методика поверки |
МП 207-012-2021 |
1 экз. |
Метрологические и основные технические характеристики датчиков температуры и давления KOM6uHupoeaHHbixWEPS-124 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -29 до +121 |
Диапазон измерений избыточного давления, МПа (бар) |
от 0 до 40 (от 0 до 400) |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,00 |
Пределы допускаемой приведенной погрешности измерений давления, % (от ВПИ) |
±0,10 |
Разрешающая способность по температуре, °С |
0,01 |
Разрешающая способность по давлению, МПа (бар) |
0,01 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Общая длина датчика (без учета длины совмещенного кабеля связи и питания), мм - для модели AA1536709 |
342 |
- для модели AA1536710 |
402 |
Диаметр монтажного фланца, мм |
200 |
Диаметр монтажной части, мм |
36,6 |
Длина монтажной части, мм: - для модели AA1536709 |
100 |
- для модели AA1536710 |
160 |
Масса, кг |
18 |
Напряжение питания постоянного тока, В |
от 14 до 30 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -4 до +40 |
- относительная влажность, % |
(от -20 до +50(*)) до 100 |
Средняя наработка на отказ, ч |
520000 |
Назначенный срок службы, лет |
30 |
Примечание: (#) - в воздушной среде |
