Назначение средства измерений:
Трубопоршневые поверочные установки ТПУ (далее по тексту - ТПУ) предназначены для хранения и передачи единицы объема и объемного расхода протекающей жидкости.
Внешний вид.
Трубопоршневые поверочные установки
Рисунок № 1
Внешний вид.
Трубопоршневые поверочные установки
Рисунок № 2
Внешний вид.
Трубопоршневые поверочные установки
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится в правом нижнем углу титульного листа руководства по эксплуатации ТПУ печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубопоршневым поверочным установкам ТПУГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта РФ от 07.02.2018 № 256.
Технические условия ТУ 421313-014-05792661-2016.
Изготовитель
Акционерное общество «Транснефть - Верхняя Волга», филиал Великолукский завод «Транснефтемаш»(АО «Транснефть - Верхняя Волга», филиал Великолукский завод «Транснефтемаш») Адрес: 182115, Россия, Псковская область, г. Великие Луки, ул. Гоголя д. 2 Телефон (факс): 8 (1153) 9-26-67
ИНН 5260900725
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19
Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азин-ская, 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящей через калиброванный участок.
ТПУ состоят из следующих основных частей, смонтированных на стальной сварной раме: корпуса с калиброванным и разгонными участками, шарового поршня, камеры пуска-приема шарового поршня, детекторов переключателей В5-А и СГР02 (далее - детекторы), четырехходового переключающего крана, электрического привода.
В состав ТПУ входят: преобразователи температуры с пределами допускаемой абсолютной погрешности ±0,2°С, преобразователи давления с пределами допускаемой приведенной погрешности ±0,1 %, термометры с пределами допускаемой абсолютной погрешности ±0,2 оС, манометры класса точности 0,6.
ТПУ выпускаются типоразмеров ТПУ-550, ТПУ-4000 в стационарном исполнении.

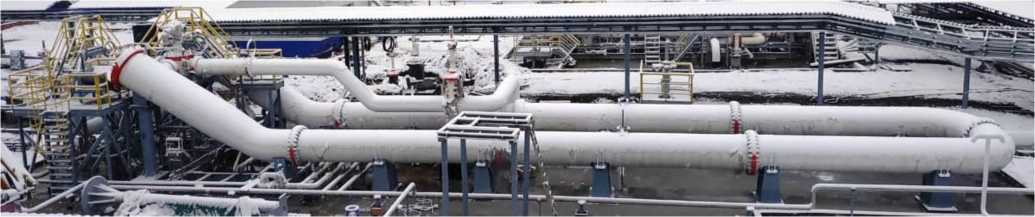

Общий вид ТПУ показан на рисунке 1.
Рисунок 1 - Общий вид
При работе средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые преобразователи расхода или трубопоршневые поверочные установки) и ТПУ соединяют последовательно. Через технологическую схему с ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящей через ТПУ, увлекает шаровой поршень, который перемещается по калиброванному участку. При воздействии шарового поршня на полусферическую часть детекторов происходит срабатывание их переключателей, которые генерируют электрические сигналы, определяющие начало и окончание измерения и поступающие в систему обработки информации (измерительновычислительный комплекс, управляющий контроллер и т. п.), невходящую в состав ТПУ.
Изменение направления потока жидкости через ТПУ осуществляется четырехходовым переключающим краном.
Метод поверки, калибровки, испытаний, контроля и исследования метрологических характеристик средств измерений основан на определении количества измеряемой среды, прошедшей через калиброванный участок ТПУ и через средство измерений.

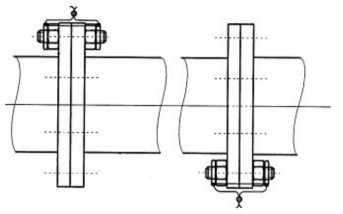

Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ на фланцевых соединениях калиброванного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).
Заводской номер нанесен металлографическим методом на табличку, закрепленную на корпусе ТПУ.
Детекторы СГР02
Детекторы В5-А
Фланцы калиброванного участка ТПУ

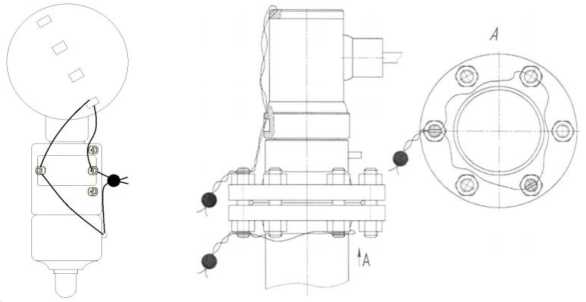

Рисунок 2 - Схема установки пломб
Программное обеспечение отсутствует.
Комплектность ТПУ приведена в таблице 3.
Таблица 3 - Комплектность ТПУ
Наименование |
Обозначение |
Количество |
Трубопоршневая поверочная установка ТПУ |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Комплект приспособлений для обслуживания шарового поршня |
- |
1 шт. |
Комплект запасных частей (по запросу) |
- |
- |
Основные метрологические и технические характеристики ТПУ, а также параметры измеряемой среды приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
ТПУ-550 |
ТПУ-4000 | |
Пределы допускаемой относительной погрешности, % - ТПУ 1-го разряда |
±0,05 | |
- ТПУ 2-го разряда |
±0,10 | |
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3 |
5,5 |
40,0 |
Таблица 2 - Основные технические характеристики и параметры измеряемой среды
Наименование характеристики |
Значение | |
ТПУ-550 |
ТПУ-4000 | |
Измеряемая среда |
нефть, нефтепродукты, вода | |
Параметры измеряемой среды: - наибольшее значение расхода, м3/ч |
550 |
4000 |
- давление, МПа, не более |
6,3 | |
- температура, °С |
от -10 до +40 | |
- кинематическая вязкость при рабочих условиях, сСт |
от 0,3 до 100,0 | |
- плотность при рабочих условиях, кг/м3 |
от 600 до 1000 | |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +50* | |
- относительная влажность окружающего воздуха, % (при температуре 35 °С и более низких температурах без конденсации влаги), не более |
95 | |
- атмосферное давление, кПа |
от 84 до 106 | |
Вариант исполнения |
стационарный | |
Параметры электрического питания: - напряжение переменного тока, В |
380+378 / 220_+3232 | |
- частота переменного тока, Гц |
50±1 | |
- напряжение постоянного тока, В |
24 | |
Габаритные размеры, мм - длина |
21600 |
40000 |
- ширина |
3700 |
10000 |
- высота |
3000 |
7000 |
Средний срок службы, не менее, лет |
20 | |
* При отрицательных температурах окружающего воздуха должна быть предусмотрена термоизоляция калиб- | ||
рованного участка с детекторами. |
