Номер по Госреестру СИ: 52543-19
52543-19 Анализаторы дымовых газов
(Testo 310)
Назначение средства измерений:
Анализаторы дымовых газов Testo 310 (далее - анализаторы) предназначены для измерений объемной доли кислорода (О2) и оксида углерода (СО) в промышленных выбросах.
Внешний вид.
Анализаторы дымовых газов
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 28.10.2024
Номер записи - 173912
ID в реестре СИ - 891975
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Нет данных, нет, мод. Testo 310, мод. Testo 310, Без модификации, Анализатор дымовых газов Тesto 310, Анализатор дымовых газов Testo 310, Testo310, Testo-310, Testo 310, ., -,
Производитель
Изготовитель - Фирма "Testo Instruments (Shenzhen) Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 627
Выдано извещений - 26
Кол-во периодических поверок - 328
Кол-во средств измерений - 326
Кол-во владельцев - 57
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 358 дн.
Приказы РСТ, где упоминается данный тип СИ
№34 от 2013.01.22 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 36363-13,52513-13 по 52547-13,13489-13,52548-13 по 52553-13,25335-13)
№3453 от 2007.12.10 Об утверждении изменения №1 "Правил по проведению работ в Системе сертификации механических транспортных средств и прицепов"
№2687 от 2017.12.04 О продлении срока действия свидетельств об утверждении типа средств измерений
№2597 от 2019.10.28 Об утверждении типов средств измерений
№677 от 2023.03.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Гидропневмоприводы и системы" (ТК 419)
Наличие аналогов СИ: Анализаторы дымовых газов (Testo 310)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52543-19 Анализаторы дымовых газов (Testo 310) Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
86886-22 Газоанализаторы многокомпонентные ("Полар-7") Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63437-16 27.11.2030 |
Расходомеры воздуха, Testo 420 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64813-16 26.08.2026 |
Термометры цифровые , Testo 103, Testo 104, Testo 104 IR BT Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
66510-17 03.02.2027 |
Комплекты измерительные, Смарт-зонды Testo Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
72656-18 27.09.2024 |
Измерители многофункциональные, Testo Saveris 0572 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74221-19 01.03.2024 |
Измерители комбинированные, Testo 160 IAQ Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75219-19 03.06.2029 |
Комплекты измерительные, Testo 440 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75747-19 19.08.2029 |
Измерители комбинированные, Testo 160 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
52543-19 28.10.2024 |
Анализаторы дымовых газов, Testo 310 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Газоанализаторы многокомпонентные ("Полар-7")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 7 | 0 | 17 | 2 | 16 | 0 | 16 | |
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 7 | 3 | 2 | 4 | 0 | 6 | 2 | 4 | ||
| ООО "МИРУАР" (RA.RU.320061) | 8 | 8 | 0 | 0 | 6 | 6 | 0 | |||
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 4 | 3 | 0 | 7 | 4 | 3 | |||
| ООО "ТРАССА" (RA.RU.312369) | 7 | 2 | 5 | 2 | 0 | 7 | 5 | 2 | ||
| ООО "БАП "ХРОМДЕТ-ЭКОЛОГИЯ" (RA.RU.312548) | 11 | 2 | 10 | 1 | 0 | 11 | 10 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 10 | 4 | 0 | 10 | 3 | 8 | 0 | 8 | |
| ООО "СЦ "ОРМЕТ" (РОСС RU.0001.310249) | 5 | 1 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ООО "ММЦ" (РОСС RU.0001.310259) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 2 | 0 | 5 | 2 | 5 | 0 | 5 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 14 | 5 | 0 | 14 | 1 | 13 | 0 | 13 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 16 | 10 | 6 | 0 | 15 | 10 | 5 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 3 | 0 | 10 | 1 | 10 | 0 | 10 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 7 | 0 | 7 | 2 | 7 | 0 | 7 | ||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 40 | 32 | 1 | 1 | 32 | 31 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 1 | 0 | 7 | 0 | 3 | 0 | 3 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 4 | 1 | 0 | 4 | 1 | 3 | 0 | 3 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 134 | 94 | 19 | 2 | 93 | 83 | 10 | ||
| ООО "ЭРИС" (RA.RU.310699) | 3 | 1 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 61 | 7 | 53 | 8 | 0 | 60 | 52 | 8 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 3 | 5 | 6 | 1 | 10 | 5 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 43 | 3 | 23 | 20 | 2 | 42 | 23 | 19 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ЦСМ" (RA.RU.312904) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| АО "МОСОБЛГАЗ" (RA.RU.311331) | 75 | 24 | 0 | 75 | 0 | 75 | 0 | 75 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ" (RA.RU.312116) | 3 | 2 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| ООО "НПО "АПК" (RA.RU.312228) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИСПЭК" (RA.RU.312908) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 6 | 0 | 10 | 2 | 10 | 0 | 10 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 34 | 29 | 7 | 27 | 1 | 29 | 7 | 22 | ||
| ООО "НМОП" (RA.RU.311359) | 8 | 5 | 1 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы многокомпонентные ("Полар-7")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 1868 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1440 | 1868 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1700 | 1868 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
1617 | 1868 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
1568 | 1868 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, осуществляет функции приёма в обработку измерительной информации, отображения результатов измерений на дисплее, хранения данных. ПО устанавливается на предприятии-изготовителе в процессе производства. Доступ пользователя к нему отсутствует. Контрольная сумма исполняемого кода доступна только производителю.
Обработка метрологических данных происходит на основе жёстко определенного алгоритма без возможности изменения. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные программного обеспечения недоступны пользователю.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
недоступен |
|
Цифровой идентификатор ПО |
недоступен |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам дымовых газов Testo 310Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация изготовителя Testo Instruments (Shenzhen) Co. Ltd.
Поверка
Поверкаосуществляется по документу РТ-МП-5770-448-2019 «ГСИ. Анализаторы дымовых газов Testo 310. Методика поверки», утверждённому ФБУ «Ростест-Москва» 21 марта 2019 г.
Основные средства поверки:
- стандартные образцы состава искусственной газовой смеси в азоте (N2-M3-1) (регистрационный номер в Федеральном информационном фонде 10706-2015) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Testo Instruments (Shenzhen) Co. Ltd., КитайАдрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District Shenzhen, Postal Code 518107, China
Е-mail: info@testo.com.cn
Web-сайт: www.testo.com.cn
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»)ИНН 7725553742
Адрес: 115054, г. Москва, Б. Строченовский пер., д. 23В, стр. 1
Телефон: 8 (495) 221-62-13, факс: 8 (495) 221-62-16
Е-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-сайт: www.rostest.ru
Анализаторы представляют собой автоматические переносные приборы непрерывного действия.
Принцип измерений - электрохимический.
Конструктивно анализаторы являются одноблочными приборами, выполненными в корпусе из ударопрочного пластика с вмонтированным газозаборным зондом.
Способ отбора проб - принудительный с помощью зонда и встроенного в анализатор мембранного насоса.
Электрическое питание осуществляется от встроенного аккумулятора и/или внешнего блока питания.
Анализаторы полностью автоматизированы. При каждом включении проводится автоматическая диагностика, продувка измерительных ячеек воздухом и установка нулевых показаний.
На передней панели анализаторов расположен жидкокристаллический дисплей, обеспечивающий отображение результатов измерений содержания определяемых компонентов, уровня заряда аккумулятора, меню пользователя и информационных сообщений.
Анализаторы обеспечивают регистрацию результатов измерений занесением во внутреннюю энергонезависимую память или выводом на внешний беспроводной принтер через ИК-порт.

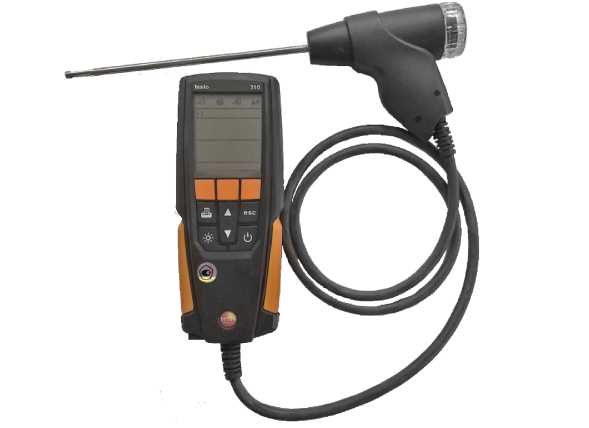

Рисунок 1 - Общий вид анализаторов
Пломбирование анализаторов не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли кислорода (О2), % |
от 0 до 21 |
|
Пределы допускаемой абсолютной погрешности измерений объёмной доли О2, % |
±0,3 |
|
Диапазон измерений объёмной доли оксида углерода (СО), млн-1 |
от 0 до 4000 |
|
Пределы допускаемой погрешности измерений объёмной доли СО:
(св. 1000 до 4000 млн-1) |
±20 ±5 ±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешение при измерении объёмной доли О2 , % |
0,1 |
|
Разрешение при измерении объёмной доли СО, млн-1 |
1 |
|
Условия эксплуатации:
|
от -5 до +45 80 от 84 до 106,7 |
|
Условия хранения:
|
от -20 до +50 80 от 84 до 106,7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока от аккумулятора, В |
5 |
|
- от блока питания (выходные параметры): | |
|
напряжение постоянного тока, В |
5 |
|
сила постоянного тока, А |
1 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
45х75х200 |
|
Масса, кг, не более |
0,7 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 40 |
