Номер по Госреестру СИ: 63437-16
63437-16 Расходомеры воздуха
(Testo 420)
Назначение средства измерений:
Расходомеры воздуха Testo 420 (далее - расходомер) предназначены для измерений объемного расхода воздуха в системах вентиляции и кондиционирования воздуха.
Внешний вид.
Расходомеры воздуха
Рисунок № 1
Внешний вид.
Расходомеры воздуха
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 27.11.2030
Номер записи -
ID в реестре СИ - 377034
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, нет, Testo420, Testo 420, 50610455, -, "Нет модификации",
Производитель
Изготовитель - Фирма "Testo Instruments (Shenzhen) Co. Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 1162
Выдано извещений - 9
Кол-во периодических поверок - 519
Кол-во средств измерений - 206
Кол-во владельцев - 94
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 363 дн.
Приказы РСТ, где упоминается данный тип СИ
№268 от 2016.03.16 Об утверждении типов средств измерений
№1924 от 2020.11.27 о продлении срока действия утвержденных типов средств измерений
№2878 от 2024.12.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Расходомеры воздуха (Testo 420)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Testo Instruments (Shenzhen) Co. Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63437-16 27.11.2030 |
Расходомеры воздуха, Testo 420 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64813-16 26.08.2026 |
Термометры цифровые , Testo 103, Testo 104, Testo 104 IR BT Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
66510-17 03.02.2027 |
Комплекты измерительные, Смарт-зонды Testo Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
72656-18 27.09.2024 |
Измерители многофункциональные, Testo Saveris 0572 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
74221-19 01.03.2024 |
Измерители комбинированные, Testo 160 IAQ Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75219-19 03.06.2029 |
Комплекты измерительные, Testo 440 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75747-19 19.08.2029 |
Измерители комбинированные, Testo 160 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
52543-19 28.10.2024 |
Анализаторы дымовых газов, Testo 310 Фирма "Testo Instruments (Shenzhen) Co. Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Расходомеры воздуха (Testo 420)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 3 | 1 | 0 | 4 | 3 | 1 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 79 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИМЦ" (RA.RU.311684) | 27 | 4 | 23 | 0 | 24 | 4 | 20 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 18 | 12 | 6 | 0 | 18 | 12 | 6 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 877 | 413 | 435 | 7 | 662 | 387 | 275 | ||
| ООО "ЦСМ" (RA.RU.312904) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ООО "КИП-КОНТРОЛЬ" (RA.RU.311353) | 70 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Инженерно-метрологический центр" (1652) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 21 | 11 | 10 | 1 | 21 | 11 | 10 | |||
| ООО НПП "ИМЦ" (RA.RU.314585) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 53 | 18 | 14 | 39 | 1 | 37 | 12 | 25 |
Стоимость поверки Расходомеры воздуха (Testo 420)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память измерительного прибора Testo 420 при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти, возможна передача измеренных и вычисленных значений через интерфейс связи Bluetooth мобильным устройствам (смартфонам или планшетам).
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
fw 420.bin |
|
Номер версии (идентификационный номер) ПО |
VOl-хх |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
* |
|
Алгоритм вычисления цифрового идентификатора ПО |
* |
|
где - х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и заднюю панель корпуса измерительного прибора Testo 420 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры воздуха Testo 420. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам воздуха Testo 420
-
1 ГОСТ Р 8.618-2014. «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа».
-
2 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па».
-
3 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - V106 Па».
-
4 Техническая документация фирмы изготовителя «Testo Instruments (Shenzhen) Co. Ltd.».
Поверка
Поверкаосуществляется по документу МЦКЛ.0181.МП «ГСИ. Расходомеры воздуха Testo 420. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 24.12.2015 г.
Основные средства поверки:
-
- установка поверочная счетчиков газа, диапазон расходов от 0,01 до 6500 м3/ч и пределами допускаемой относительной погрешности ± 0,3 %;
-
- калибратор давления пневматический Метран-505 Воздух-II, диапазон воспроизведения разности давлений от 20 Па до 25 кПа, класса точности 0,02;
-
- калибратор давления СРС3000, диапазон измерений абсолютного давления от 0 до 2800 гПа, пределы допускаемой относительной погрешности ± 0,025 %;
-
- камера барометрическая ФАЗ.002.002.000, заводской № 421, диапазон значений абсолютного давления от 6,6 до 1300 гПа, герметичность при давлении 6,6 гПа - не более 0,0133 гПа/с, герметичность при давлении 1300 гПа - не более 1,0133 гПа/с, скорость натекания воздуха при давлении, не более: 6,6 гПа - 4 гПа/с, (Ра- 27 гПа) - 0,66 гПа/с, 1300 гПа - 2,66 гПа/с.
Знак поверки наносится на расходомер в соответствии с рисунком 2.
Изготовитель
Фирма «Testo Instruments (Shenzhen) Co. Ltd.», КитайАдрес: China Merchants Guangming Science & Technology Park, Block A, B4 Building, No. 3009 Guan Guang Road, Guangming New District SHENZHEN, Postal Code 518107, China
Тел. +86 755 26 62 67 60
Е-mail: info@testo.com.cn
www.testo.com
Заявитель
Общество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус») ИНН 7725553742
Адрес: 115054, г. Москва, Большой Строченовский переулок, д.23В, стр. 1
Тел.: +7 (495) 221-62-13; Факс: +7 (495) 221-62-16
Е-mail: info@testo.ru
www.testo.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия расходомера при измерении объемного расхода воздуха основан на методе переменного перепада давлений, возникающего в конфузоре - первичном преобразователе потока воздуха, имеющего форму прямоугольного кожуха, с размещенным в нем основанием, c крестообразными элементами конструкции, имеющими приемники давления. Входные отверстия приемников динамического давления расположены навстречу набегающему потоку, а приемников статического давления перпендикулярно потоку. Давление воздуха от приемников давления поступает в измерительный прибор Testo 420 с датчиками. Где преобразуется ими в электрический сигнал низкого уровня, который после аналого-цифрового преобразования, с последующей обработкой с помощью микропроцессора, поступает на жидкокристаллический дисплей, измерительного прибора Testo 420, в виде результатов измерений объемного расхода, абсолютного давления и разности давлений.

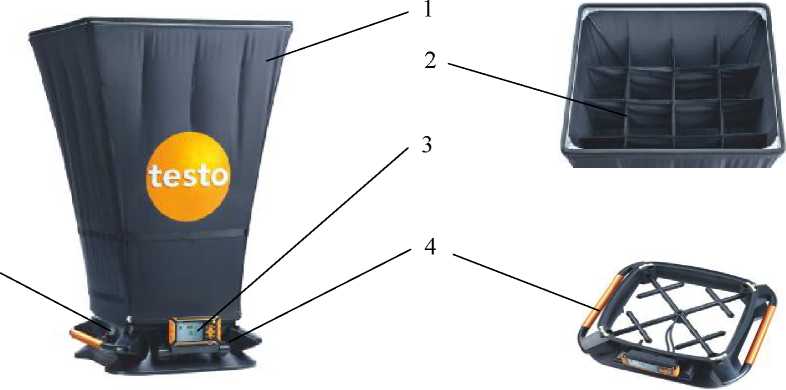

Общий вид расходомера показан на рисунке 1.
Расходомер состоит из конфузора (1) - для измерения объемного расхода воздуха со встроенным выпрямителем воздуха (2), измерительного прибора Testo 420 с датчиками (3) -для измерений абсолютного давления и разности давлений, основания (4) - с приемниками давлений, и выключателя (5) - для измерений вручную.
5
Рисунок 1 - Общий вид расходомера и его основания
Внутри измерительного прибора Testo 420 отсутствуют какие-либо контакты и разъемы для внешних подключений.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, стык двух частей корпуса, измерительного прибора Testo 420, защищен разрушающемся при вскрытии стикером, с нанесенном надписью «testo», рядом с которым наклеивается стикер со знаком поверки, как показано на рисунке 2.

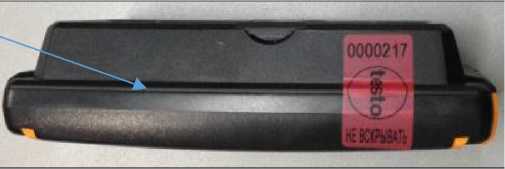

Место наклейки стикера со знаком поверки
Рисунок 2 - Схема пломбировки измерительного прибора Testo 420 с датчиками с нанесением знака поверки
-
1 Расходомер воздуха Testo 420 ...................................................................................1 шт.
-
2 Бокс для транспортировки .........................................................................................1 шт.
-
3 Руководство по эксплуатации.....................................................................................1 экз.
-
4 Методика поверки МЦКЛ.0181.МП ..........................................................................1 экз.
Диапазон измерений объемного расхода, м3/ч от 85 до 3500
Пределы допускаемой погрешности
измерений объемного расхода ± (3% от QmM + 12 м3/ч),
где Qkjm - измеряемое значение объемного расхода Диапазон измерений абсолютного давления, гПа от 700 до 1100
Пределы допускаемой абсолютной погрешности
измерений абсолютного давления, гПа ± 3
Диапазон измерений разности давлений, Па от 20 до 120
|
Пределы допускаемой погрешности измерений разности давлений |
± (2% от Ризм + 0,5 Па), |
где Рд изм - измеряемое значение разности давлений
Электропитание от 4-х аккумуляторных батареек типа АА, В 6
Потребляемая мощность, Вт, не более 5
|
Диапазон рабочих температур, оС |
от 15 до 25 |
|
Температура хранения, °С Габаритные размеры (стандартный кожух), мм Масса, кг, не более Средний срок службы, лет |
от минус 20 до плюс 60 610 х 970 х 610 2,9 5 |
