Номер по Госреестру СИ: 76350-19
76350-19 Теплосчетчики
(SMALT)
Назначение средства измерений:
Теплосчетчики SMALT (далее - теплосчетчики) предназначены для измерения тепловой энергии (тепловой мощности), объемного расхода (объема), температуры, разности температур, текущего времени с возможностью передачи данных в системы автоматизированного сбора и передачи данных.
Внешний вид.
Теплосчетчики
Рисунок № 1
Внешний вид.
Теплосчетчики
Рисунок № 2
Внешний вид.
Теплосчетчики
Рисунок № 3
Внешний вид.
Теплосчетчики
Рисунок № 4
Общие сведения
Дата публикации - 30.08.2022
Срок свидетельства - 04.10.2024
Номер записи - 173957
ID в реестре СИ - 891929
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SMALT ду15, SMALT Ду-15, SMALT Ду 15, SMALT US15, Smalt US-15, SMALT US, Ду 15, SMALT US ду15, SMALT US Ду-15, SMALT US Ду 15, SMALT US 15-0,6, SMALT US 15 06 2 С, SMALT US 15 0,6 1 С, SMALT US 15, SMALT US, SMALT SU 15, SMALT IM; SMALT US, SMALT IM 15, SMALT IM, SMALT, Smact,
Производитель
Изготовитель - Фирма "Yuyao Obraun Instruments Technology Co., Ltd.", Китай;
Фирма "CCP International Sp.zo.o"
Страна - ПОЛЬША
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 6092
Выдано извещений - 23
Кол-во периодических поверок - 1123
Кол-во средств измерений - 5877
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2347 от 2019.10.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Теплосчетчики (SMALT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76350-19 Теплосчетчики (SMALT) Фирма "Yuyao Obraun Instruments Technology Co., Ltd.", Китай; Фирма "CCP International Sp.zo.o" (ПОЛЬША ) |
67815-17 Тепловычислители (ТВ7) ООО "ТЕРМОТРОНИК" (РОССИЯ г.С.-Петербург) |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Тепловычислители (ТВ7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 5001 | 3733 | 33 | 0 | 4590 | 3356 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 454 | 29 | 0 | 454 | 13 | 0 | 0 | 0 | ||
| ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 39 | 3 | 0 | 39 | 1 | 1 | 0 | 1 | ||
| ООО «ТЕСТПРОМ» (RA.RU.312948) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 1 | 0 | 1 | ||
| ООО "ЕМС" (RA.RU.314181) | 13 | 1 | 0 | 13 | 0 | 6 | 0 | 6 | ||
| ООО "АКВАМЕТРОЛОДЖИ" (RA.RU.314220) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "АКВАТЕХНИК" (RA.RU.312268) | 96 | 11 | 0 | 96 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 11 | 0 | 11 | 0 | 0 | 0 | 0 | ||
| ООО "ДЮКС" (RA.RU.311687) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| Салтыханов Тимур Султанович (RA.RU.312957) | 161 | 1 | 0 | 161 | 5 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "РУСТЕСТ" (RA.RU.314510) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ТЕПЛОСЕРВИС" (RA.RU.314016) | 12 | 0 | 12 | 0 | 0 | 0 | 0 | |||
| ООО "МОССЧЁТЧИК" (RA.RU.314034) | 11 | 0 | 11 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТРАЛЬНАЯ ПОВЕРОЧНАЯ КОМПАНИЯ" (RA.RU.314727) | 16 | 3 | 0 | 16 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 121 | 4 | 0 | 121 | 0 | 0 | 0 | 0 | ||
| ООО "ПАРАМЕТР" (RA.RU.312313) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ООО СЦ "ТЕПЛОКОМ" (RA.RU.312492) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЭКОНОММОНТАЖСЕРВИС" (RA.RU.310596) | 32 | 2 | 0 | 32 | 3 | 0 | 0 | 0 | ||
| ООО «СК «Экомера» (RA.RU.314080) | 7 | 5 | 0 | 7 | 0 | 0 | 0 | 0 | ||
| ООО "ЖИЛСЕРВИС" (РОСС RU.0001.310336) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "КАПИТАЛ МЕТРОЛОДЖИ ГРУПП" (RA.RU.314405) | 29 | 8 | 0 | 29 | 0 | 0 | 0 | 0 | ||
| ООО "ЭНЕРГОЭФФЕКТИВНОСТЬ" (RA.RU.314752) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ИП ГРЕЧКО ЛЮБОВЬ СЕРГЕЕВНА (RA.RU.314998) | 24 | 3 | 0 | 24 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТАТЕСТ" (RA.RU.314192) | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Тепловычислители (ТВ7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Метрологический сервис» (Метросервис) Москва |
2850 | 2850 |
Программное обеспечение
Теплосчетчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО предназначено для сбора, преобразования, обработки, отображения (на дисплее вычислителя) и передачи результатов измерений и диагностической информации, а также формирования выходных сигналов.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
SMALT |
|
Номер версии (идентификационный номер) |
не ниже V2.03 |
|
Цифровой идентификатор (контрольная сумма) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус теплосчетчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам SMALT
1риказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0272.МП «ГСИ. Теплосчетчики SMALT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 30.04.2019 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда в соответствии с частью 1 приказа Росстандарта от 07.02.2018 г. № 256;
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
-
- термостаты переливные прецизионные Т11П-1, рег. № 33744-07;
-
- измеритель температуры многоканальный прецизионный МИТ 8.10М, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы теплосчетчика в местах, указанных на рисунке 1, а также в соответствующий раздел паспорта и/или в свидетельство о поверке.
Изготовитель
«YUYAO OBRAUN INSTRUMENTS TECHNOLOGY CO., LTD», Китай
Адрес: 315400, YUYOA ZHE JIANG PROVINCE, YULI ROAD, No 183
Заявитель
Общество с ограниченной ответственностью «АТС» (ООО «АТС»)
ИНН 7716079565
Адрес: 129344, г. Москва, ул. Летчика Бабушкина, д. 1, корп. 3, пом. VIII, комн. 7
Телефон (факс): +7 (495) 545-42-13
Е-mail: info@smaltradiator.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип работы теплосчетчиков состоит в измерении объемного расхода и температуры теплоносителя в прямом и обратном трубопроводах с последующим вычислением разности температур, объема, тепловой мощности и энергии.
Теплосчетчики состоят из преобразователя расхода, вычислителя и двух платиновых термопреобразователей сопротивления.
Теплосчетчики измеряют, вычисляют и отображают на индикаторном устройстве вычислителя следующие параметры:
-
- тепловую энергию, Гкал и/или кВт^ч;
-
- объем полученного (возвращенного) теплоносителя, м3;
-
- температуру теплоносителя в подающем и обратном трубопроводах, °С;
-
- разность температур подающего и обр3 атного трубопроводах, °С;
-
- мгновенный расход теплоносителя, м3/ч;
-
- мгновенную тепловую мощность, Гкал/ч и/или кВт;
-
- дату и текущее время;
-
- время работы в штатном режиме и режиме ошибки, ч;
-
- коды ошибок;
-
- серийный номер счетчика.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются часовые значения за 60 суток, суточные значения за 6 месяцев и месячные значения за 3 года.
Теплосчетчики имеют две модели SMALT IM и SMALT US, которые отличаются типом преобразователя объемного расхода, а также исполнения которые отличаются диаметром условного прохода, типами выходного сигнала и габаритными размерами вычислителя. Обозначение теплосчетчиков при заказе
Теплосчетчик SMALT Х Х Х Х Х
1 2 3 4 5
где 1 - тип преобразователя объемного расхода: IM - тахометрический; US - ультразвуковой;
-
2 - диаметр условного прохода: 15 - 15 мм; 20 - 20 мм;
-
3 - номинальный расход: 0,6 - 0,6 м3/ч; 1,5 - 1,5 м3/ч; 2,5 - 2,5 м3/ч; 3,0 - 3,0 м3/ч;
-
4 - выходной сигнал: 0 - без интерфейсов связи; 1 - импульсный; 2 - M-Bus; 3 - RS-485; 4 -
радиоканал; 5 - LoraWAN;
-
5 - изготовитель: C - Китай; P - Польша.

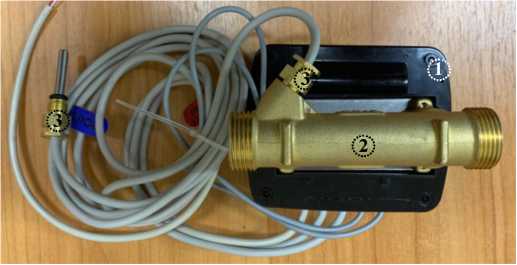

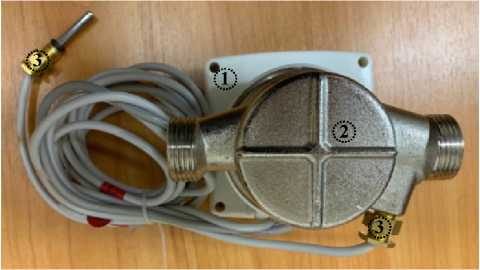

Общий вид теплосчетчиков, а также схема пломбировки от несанкционированного доступа, с обозначением места нанесения пломб изготовителя и/или поверки, представлены на рисунке 1.
места нанесения пломб изготовителя и/или поверителя
-
1 - вычислитель (имеет два исполнения, которые отличаются степенью защиты, обеспечиваемой оболочками по ГОСТ 14254-2015: слева IP 54; справа IP 65. Каждое исполнение может применяться, как в моделях SMALT IM Х Х Х Х, так и в моделях SMALT US Х Х Х Х);
-
2 - преобразователь расхода;
-
3 - термопреобразователь сопротивления.
Рисунок 1 - Общий вид теплосчетчиков SMALT (SMALT IM 15 0,6 1 C - слева и SMALT US 15 0,6 1 P - справа)
Таблица 4 - Комплектность теплосчетчика
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
SMALT Х Х Х Х Х * |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МЦКЛ.0272.МП |
1 экз. на партию |
|
Комплект монтажных частей и принадлежностей* |
- |
1 комплект |
|
* - Модель и исполнение теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Диаметр условного прохода, мм |
15 |
20 | ||
|
Постоянное значение расхода, qp, (номинальный расход)1), м3/ч |
0,6 |
1,5 |
2,5 |
3 |
|
Нижнее значение расхода, qi, (минимальный расход)2), м3/ч |
0,012 |
0,03 |
0,025 |
0,050 |
|
Верхнее значение расхода, qs, (максимальный расход), м3/ч |
1,2 |
3,0 |
5,0 |
6,0 |
|
Порог чувствительности, м3/ч |
0,004 |
0,006 |
0,008 |
0,015 |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии (тепловой мощности), % |
класс 2 по ГОСТ Р ЕН 1434-1-2011 ±(3+4Atmin/ At+0,02qp/q) | |||
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % |
класс 2 по ГОСТ Р ЕН 1434-1-2011 ±(2+0,02qp/q), но не более ±5 | |||
|
Диапазон измерений температуры, °С |
от 1 до 95 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,6+0,0044), где t - измеренное значение температуры прямого или обратного потоков теплоносителей, °С | |||
|
Диапазон измерений разности температур, At, °C |
от 2 до 90 | |||
|
Пределы допускаемой относительной погрешности измерения разности температуры, % |
±(0,5+3 •Atmin/ At) | |||
|
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,05 | |||
|
Максимальное рабочее давление, МПа |
1,6 | |||
|
Потеря давления при qp, МПа, не более |
0,025 | |||
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
3,6 |
|
- срок службы элемента питания, лет, не менее |
6 |
|
Габаритные размеры вычислителя (длина х ширина х высота), мм, не более: |
87х87х33; 105х85х32 |
|
Масса, г, не более | |
|
- для SMALT IM 15 Х Х Х |
850 |
|
- для SMALT IM 20 Х Х Х |
950 |
|
- для SMALT US 15 Х Х Х |
690 |
|
- для SMALT US 20 Х Х Х |
800 |
Продолжение таблицы 3
|
1 |
2 |
|
Условия эксплуатации:
|
от +5 до +50 от 20 до 95 от 61 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
105000 |
|
Срок службы, лет, не менее |
12 |
|
Степень защиты, обеспечиваемые оболочками по ГОСТ 14254-2015 |
IP 54; IP 65 |
