Номер по Госреестру СИ: 76425-19
76425-19 Осциллографы цифровые запоминающие
(серии WaveRunner 9000R)
Назначение средства измерений:
Осциллографы цифровые запоминающие серии WaveRunner 9000R (далее по тексту -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Общие сведения
Дата публикации - 16.12.2019
Срок свидетельства - 18.10.2029
Номер записи - 174022
ID в реестре СИ - 891864
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серия WaveRunner 9000R; модификация WaveRunner 9404MR, серия WaveRunner 9000R; модификация WaveRunner 9104R, WaveRunner 9404R-MS, WaveRunner 9404R, WaveRunner 9404MR, WaveRunner 9254R-MS, WaveRunner 9104R,
Производитель
Изготовитель - Фирма "Teledyne LeCroy, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений - 14
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2491 от 2019.10.18 Об утверждении типов средств измерений
№1838 от 2024.08.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
Наличие аналогов СИ: Осциллографы цифровые запоминающие (серии WaveRunner 9000R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne LeCroy, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53644-13 06.06.2018 |
Осциллографы цифровые запоминающие, HDO4ххх, HDO6ххх Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
53945-13 26.06.2018 |
Осциллографы цифровые, WaveAce 1001, WaveAce 1002, WaveAce 1012, WaveAce 2002, WaveAce 2004, WaveAce 2012, WaveAce 2014, WaveAce 2022, WaveAce 2024, WaveAce 2032, WaveAce 2034 Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
72583-18 20.09.2029 |
Осциллографы цифровые запоминающие, WaveSurfer 3000zR Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
76425-19 18.10.2029 |
Осциллографы цифровые запоминающие, серии WaveRunner 9000R Фирма "Teledyne LeCroy, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Осциллографы цифровые запоминающие (серии WaveRunner 9000R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 21 | 2 | 13 | 5 | 0 | 17 | 11 | 5 | ||
| АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| АО "НПО "КВАНТ" (RA.RU.310627) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые запоминающие (серии WaveRunner 9000R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10500 | 10000 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 10000 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8000 | 10000 |
Программное обеспечение
Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологически значимая часть ПО осциллографов представляет собой программный продукт «XStreamDSO». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения - «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XStreamDSO |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.8.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документеНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим серии WaveRunner 9000RГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Техническая документация изготовителя Teledyne LeCroy, Inc., США
Поверка
Поверкаосуществляется по документу ПР-23-2019МП «ГСИ. Осциллографы цифровые запоминающие серии WaveRunner 9000R. Методика поверки», утвержденному АО «ПриСТ» 30 августа 2019 г.
Основные средства поверки:
-
- калибратор осциллографов 9500В с формирователем 9530 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 30374-13, 2 разряд по ГОСТ 8.761-2011);
-
- генератор испытательных импульсов 4005 (регистрационный номер 37630-08);
-
- генератор сигналов измерительный MG3694C (регистрационный номер 45035-10);
-
- аттенюаторы ступенчатые программируемые 84905М, 84904М (регистрационный номер 60239-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Teledyne LeCroy, Inc., США
Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499
Телефон: 800-553-2769
Web-сайт: http://teledynelecroy.com/
Заявитель
Общество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус») ИНН 7708715753
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4
Телефон: +7 (495) 777-55-92
Факс: +7 (495) 633-85-02
Web-сайт: http://www.lecroyscope.ru/
E-mail: info@lecroy-rus.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru E-mail: prist@prist.ru
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.
Осциллографы выпускаются в виде следующих 12 модификаций: WaveRunner 9054R, WaveRunner 9054R-MS, WaveRunner 9104R, WaveRunner 9104R-MS, WaveRunner 9254R, WaveRunner 9254R-MS, WaveRunner 9254\"IR. WaveRunner 9254МR-MS, WaveRunner 9404R, WaveRunner 9404R-MS, WaveRunner 9404MR, WaveRunner 9404МВ.-М3.
Модификации осциллографов отличаются полосой пропускания, параметрами сбора данных и длинной памяти.
Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов).
На передней панели осциллографов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления, выбора режимов и установки параметров.
На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.
На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания.
Общий вид осциллографов приведен на рисунке 1.
Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Adi.is,
WMHD*
2tJ|nMv
pF£4CTVR<
, TELEDYNE IECROY
П>0>2«1
FOOriOl FOODM F&OxMB n-2 . -
Ftasht- |*-i'
£*V
о
о
Wdverunner 9404R-MS 4 GHz Mixed Signal Oscillt

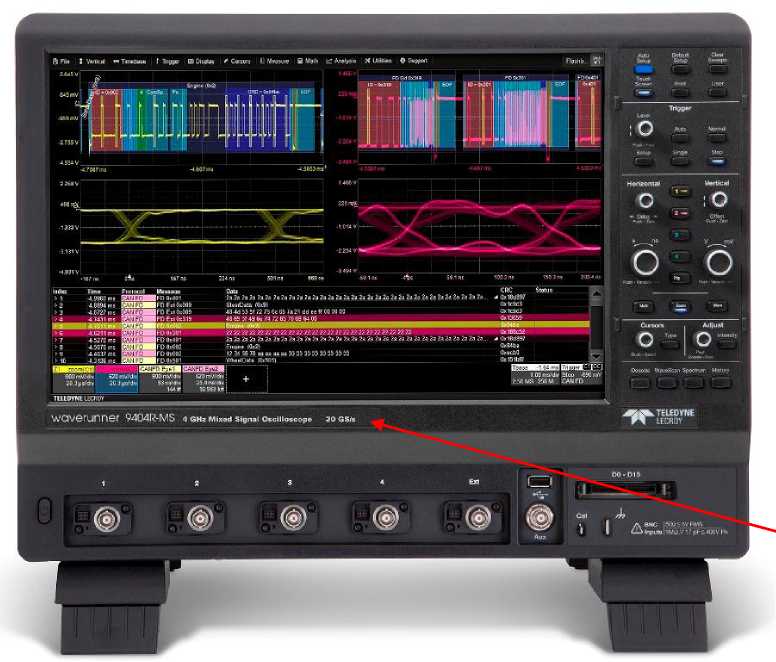

Рисунок 1 - Общий вид осциллографов серии WaveRunner 9000R и место нанесения знака утверждения типа (А)

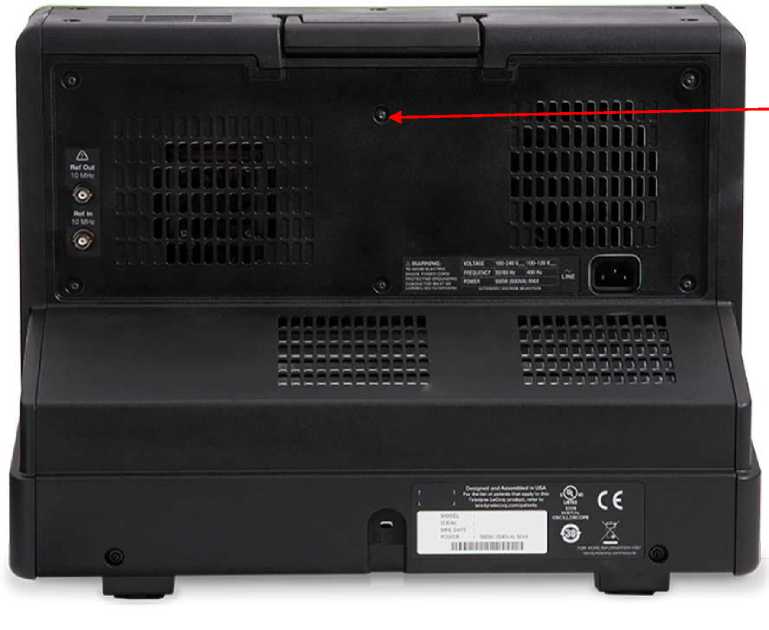

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)

Таблица 4 - Комплектность осциллографов
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Пробник-делитель |
- |
4 шт. |
|
Пробник для логического анализатора (для модификаций, имеющих логический анализатор) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ПР-23-2019МП |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Модификации |
Значение |
|
Число входных аналоговых каналов |
все модификации |
4 |
|
Максимальная частота дискретизации в реальном времени, ГГц, на канал /в режиме объединения каналов |
WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS |
10/20 |
|
WaveRunner 9404MR WaveRunner 9404VIR-MS WaveRunner 9254VIR WaveRunner 9254MR-MS |
20/40 | |
|
Максимальная длина записи при включенных 4/2 каналах, МБ |
WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS |
16/32 |
|
WaveRunner 9404MR WaveRunner 9404MR-MS WaveRunner 9254MR WaveRunner 9254MR-MS |
64/128 |
Продолжение таблицы 2
|
Наименование характеристики |
Модификации |
Значение |
|
Канал вертикального отклонения | ||
|
Номинальное входное сопротивление, Ом, (переключаемое) |
все модификации |
1406 50±1 |
|
Диапазон значений коэффициента отклонения (Ко), мВ/дел,
|
все модификации |
от 1 до 10000 от 1 до 1000 |
|
Разрешение по вертикали, бит,
|
все модификации |
8 11 |
|
Максимальное входное напряжение, В
|
все модификации |
400 5 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
все модификации |
±1 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при значении напряжения постоянного смещения 0 В, В |
все модификации |
±(0,01-8-Ко+0,001) |
|
Время нарастания переходной характеристики, пс, не более |
WaveRunner 9054R WaveRunner 9054R-MS |
700 |
|
W aveRunner 9104R WaveRunner 9104R-MS |
415 | |
|
WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254MR WaveRunner 9254MR-MS |
160 | |
|
WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404MR-MS |
100 | |
|
Полоса пропускания по уровню -3 дБ, ГГц, при RBx= 50 Ом, при Ко > 2 мВ/дел, не менее |
WaveRunner 9054R WaveRunner 9054R-MS |
0,5 |
|
WaveRunner 9104 WaveRunner 9104-MS |
1 | |
|
Полоса пропускания по уровню -3 дБ, ГГц, при RBx= 50 Ом, при Ко > 5 мВ/дел, не менее |
WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254MR WaveRunner 9254MR-MS |
2,5 |
|
WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404MR-MS |
4 | |
Продолжение таблицы 2
|
Наименование характеристики |
Модификации |
Значение | |
|
Полоса пропускания по уровню -3 дБ, МГц, при RBX= 1 МОм, не менее |
все модификации |
500 | |
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания < 1 ГГц, в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
все модификации |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 1 В/дел |
±10 | ||
|
Диапазон установки постоянного смещения, В при входном сопротивлении 50 Ом, при ограничении полосы пропускания > 1 ГГц, в диапазонах установки коэффициента отклонения |
от 5 мВ/дел до 100 мВ/дел |
WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9254МR WaveRunner 9254VIR-MS WaveRunner 9404R WaveRunner 9404R-MS WaveRunner 9404MR WaveRunner 9404VIR-MS |
±1,4 |
|
от 102 мВ/дел до 1 В/дел |
±10 | ||
|
Диапазон установки постоянного смещения, В при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения |
от 1 мВ/дел до 4,95 мВ/дел |
все модификации |
±1,6 |
|
от 5 мВ/дел до 9,9 мВ/дел |
±4 | ||
|
от 10 мВ/дел до 19,8 мВ/дел |
±8 | ||
|
от 20 мВ/дел до 100 мВ/дел |
±16 | ||
|
от 102 мВ/дел до 1 В/дел |
±80 | ||
|
от 1,02 В/дел до 10 В/дел |
±160 | ||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока постоянным смещением, В |
все модификации |
±(0,01-8-Ко+0,015-|исм|+ +0,001) | |
Продолжение таблицы 2
|
Наименование характеристики |
Модификации |
Значение |
|
Канал горизонтального отклонения | ||
|
Диапазон установки коэффициентов развертки (КР), с/дел |
WaveRunner 9054R WaveRunner 9054R-MS WaveRunner 9104R WaveRunner 9104R-MS WaveRunner 9254R WaveRunner 9254R-MS WaveRunner 9404R WaveRunner 9404R-MS |
от 240-11 до 1Д103 |
|
WaveRunner 9404MR WaveRunner 9404MR-MS WaveRunner 9254MR WaveRunner 9254MR-MS |
от 240-11 до 6,4403 | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6F |
все модификации |
±1,540-6 |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов Тизм, с |
все модификации |
±^^Тизм +0,06/F дискр) |
|
Цифровой логический анализатор (для модификаций, имеющих логический анализатор -модификации с буквами MS в наименовании) | ||
|
Число входных цифровых каналов |
WaveRunner 9054R-MS WaveRunner 9104R-MS WaveRunner 9254R-MS WaveRunner 9254MR-MS WaveRunner 9404R-MS WaveRunner 9404MR-MS |
16 |
|
Максимальная частота дискретизации на каждый канал, ГГ ц |
1,25 | |
|
Пороговые уровни срабатывания |
TTL; ESL; CMOS; PESL; LVDS или определяемый пользователем | |
|
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 | |
|
Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В |
±(0,03-|Un|+0,1+D/2) | |
|
Максимальное входное напряжение, В (пиковое значение) |
±30 | |
|
Примечания Rbx - значение входного сопротивления каналов осциллографа, Ом; Ко - коэффициент отклонения, В/дел; исм - установленное значение напряжения постоянного смещения, В; 6F - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; F дискр - частота дискретизации, Гц; ип - установленный уровень срабатывания, В D - установленный гистерезис, В | ||
Таблица 3 - Масса, габаритные размеры и условия применения
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
445x358x242 |
|
Масса, кг, не более |
11,7 |
|
Напряжение питающей сети, В при частоте питающей сети от 47 до 63 Гц при частоте питающей сети от 380 до 400 Гц |
от 90 до 264 от 90 до 132 |
|
Условия эксплуатации:
|
от +5 до +40 от 5 до 90 от 84,0 до 106,7 |
