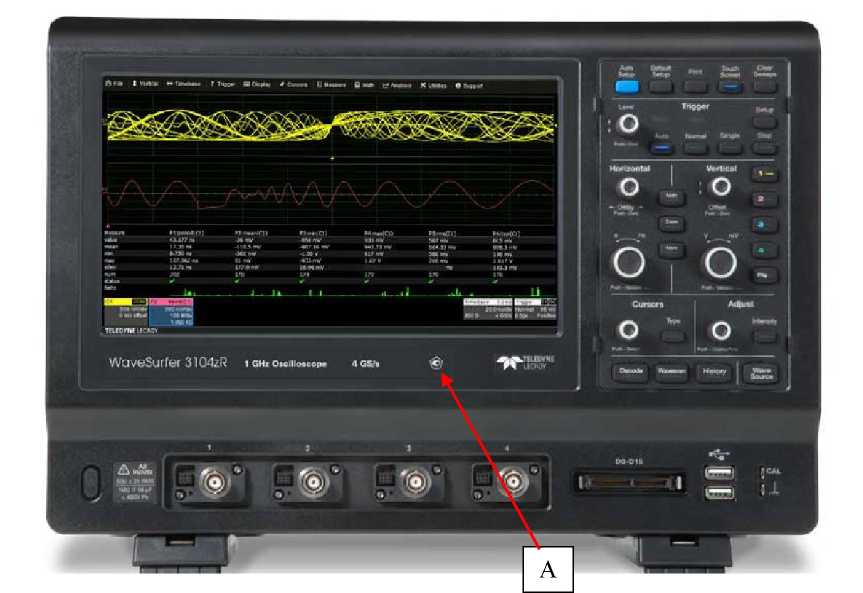

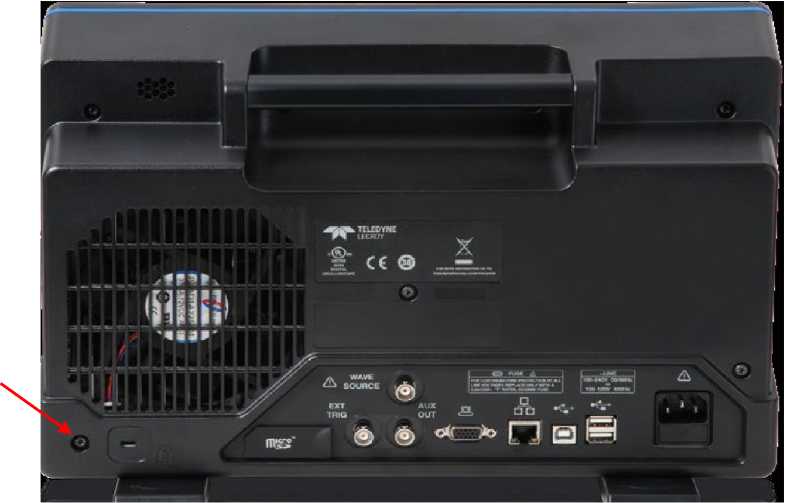

Наименование и обозначение

Количество, шт.

Примечание

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Пробник-делитель

4

Пробник для логического анализатора

1

для модификаций, имеющих опцию логического анализатора

Руководство по эксплуатации

1

Методика поверки ПР-22-2018МП

1

Характеристика

Значение

1

2

Число входных аналоговых каналов

4

Максимальная частота дискретизации в реальном времени, ГГц,

(на канал / в режиме объединения каналов)

WaveSurfer 3014zR

1/2

WaveSurfer 3024zR

WaveSurfer 3034zR

WaveSurfer 3054zR

WaveSurfer 3104zR

2/4

Максимальная длина записи, МБ (при включенных 4/2 каналах)

10/20

Канал вертикального отклонения

Входное сопротивление, Ом

V10⁶ ±240⁴,

50±1

Максимальное входное напряжение, Вскз (среднее квадратическое значение) при Rвx=50 Ом, при Rh\⁼I МОм

5

400

Разрешение по вертикали, бит

8

Диапазон значений коэффициента отклонения (КО), мВ/дел,

• - при входном сопротивлении 50 Ом

• - при входном сопротивлении 1 МОм

от 1 до Г10³ от 1 до Г10⁴

Примечание

R_B\ - значение входного сопротивления каналов осциллографа, Ом

1

2

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

(при Ucm = 0 В)

При Ко< 5 мВ/дел

При Ко> 5 мВ/дел

±(0,2-Ко+0,001)

±(0,12-Ко+0,001)

Время нарастания переходной характеристики, нс, не более

WaveSurfer 3014zR

3,5

WaveSurfer 3024zR

1,75

WaveSurfer 3034zR

1,0

WaveSurfer 3054zR

0,8

WaveSurfer 3104zR

0,43

Полоса пропускания по уровню -3 дБ, МГц, не менее (при R_bx = 50 Ом)

WaveSurfer 3014zR

100

WaveSurfer 3024zR

200

WaveSurfer 3034zR

350

WaveSurfer 3054zR

500

WaveSurfer 3104zR

1000

Диапазон установки постоянного смещения, В

(при R_bx = 50 Ом в диапазонах установки коэффициента отклонения)

от 1 мВ/дел до 19,8 мВ/дел

±2,0

от 20 мВ/дел до 100 мВ/дел

±5

от 102 мВ/дел до 198 мВ/дел

±20

от 200 мВ/дел до 1 В/дел

±50

Диапазон установки постоянного смещения, В

(при R_bx = 1 МОм в диапазонах установки коэффициента отклонения)

от 1 мВ/дел до 19,8 мВ/дел

±2,0

от 20 мВ/дел до 100 мВ/дел

±5

от 102 мВ/дел до 198 мВ/дел

±20

от 200 мВ/дел до 1 В/дел

±50

от 1,02 мВ/дел до 1,98 В/дел

±200

от 2 В/дел до 10 В/дел

±400

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока методом постоянного смещения, В

±С0,12-Ко+0,01-исм|+

+0,001)

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки, с/дел

WaveSurfer 3014zR

от 540"^у до 1М0²

WaveSurfer 3024zR

от 240"⁹ до 1М0²

WaveSurfer 3034zR

WaveSurfer 3054zR

от Г10"^у до 1М0²

WaveSurfer 3104zR

от 540"¹⁰ до 1М0²

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 6_F

±Г10"⁵

Пределы допускаемой абсолютной погрешности измерения временных интервалов ТИЗМ, с

±^Тизм+0,06/ Ьдискр)

Примечания

Ко - коэффициент отклонения, В/дел;

U_CM - установленное значение напряжения постоянного смещения, В; 6_F . относительная погрешность частоты внутреннего опорного генератора; ТИЗМ - значение измеренного временного интервала, с;

Ьд_ИСКР - частота дискретизации, Гц.

1

2

Цифровой логический анализатор (опция)

Число входных цифровых каналов

16

Максимальная частота дискретизации, ГГц, (на каждый канал/при объединении каналов)

0,5

Пороговые уровни срабатывания

TTL; ECL; CMOS; PECL;

LVDS или определяемый

пользователем

Пределы установки уровня срабатывания, В (с шагом 20 мВ)

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03-|Un|+0,1+D/2)

Максимальное входное напряжение, В (пиковое значение)

±30

Общие технические характеристики

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питающей сети, Гц

от 45 до 60

Габаритные размеры, мм, не более (высотах ширинах глубина)

270х380х125

Масса, кг, не более

4,81

Нормальные условия применения:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +18 до +28

80

Рабочие условия применения:

• - температура окружающего воздуха,°С

• - относительная влажность воздуха при +30 °С, %, не более

от +5 до +40

80

Примечание

Un - установленный уровень срабатывания, В; D - установленный гистерезис, В
