Номер по Госреестру СИ: 76086-19
76086-19 Системы измерений длительности соединений
(Протей-imSwitch5)
Назначение средства измерений:
Системы измерений длительности соединений Протей-imSwitch5 (далее по тексту -СИДС), предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Внешний вид.
Системы измерений длительности соединений
Рисунок № 1
Внешний вид.
Системы измерений длительности соединений
Рисунок № 2
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 13.09.2024
Номер записи - 173341
ID в реестре СИ - 816495
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Протей-imSwitch5, -,
Производитель
Изготовитель - ООО "НТЦ Протей"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1227 дн.
Приказы РСТ, где упоминается данный тип СИ
№2138 от 2019.09.13 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерений длительности соединений (Протей-imSwitch5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "НТЦ Протей"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39448-08 |
Тестер, ТОР-4М ООО "НТЦ Протей" (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
58671-14 29.09.2019 |
Системы измерений длительности соединений, Протей-imSwitch5 ООО "НТЦ Протей" (РОССИЯ г.С.-Петербург) |
ОТ |
2 года |
|
65156-16 15.09.2021 |
Системы измерений длительности соединений, ПРОТЕЙ-GMSC ООО "НТЦ Протей" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
|
76086-19 13.09.2024 |
Системы измерений длительности соединений, Протей-imSwitch5 ООО "НТЦ Протей" (РОССИЯ г.С.-Петербург) |
ОТ МП |
2 года |
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Кто поверяет Системы измерений длительности соединений (Протей-imSwitch5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГСП-СЕРВИС" (RA.RU.312343) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 10 | 0 | 10 | 0 | 6 | 0 | 6 |
Стоимость поверки Системы измерений длительности соединений (Протей-imSwitch5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "НТЦ СОТСБИ" Санкт-Петербург |
15000 | 15000 |
Программное обеспечение
Программное обеспечение (ПО) встроенное, версии ПО 4.2, управляет функционированием оборудования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименовании ПО |
Protei.MKD 4.2.7.131 |
|
Номер версии (идентификационный номер) ПО |
4.2 |
|
Цифровой идентификатор ПО |
79f122617c0e9dbd570e3ce62f656305 |
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО (метрологически значимую часть ПО) и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам измерений длительности соединений npoTe^imSwitch5Приказ Минкомсвязи РФ от 23.07.2015 № 277 «Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
Технические условия ПАМР.465235.005 ТУ
Поверка
Поверкаосуществляется по документу «Системы измерений длительности соединений Протей-imSwitch5 Методика поверки» 5295-002-54213703-2019МП, утвержденному ООО «НТЦ СОТСБИ» 29.03.2019 г.
Основные средства поверки:
Формирователь - измеритель соединений универсальный СИГМА, регистрационный номер в Федеральном информационном фонде № 61022-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «Научно-Технический Центр ПРОТЕЙ»(ООО «НТЦ ПРОТЕЙ»)
ИНН 7825483961
Адрес: 194044, г. Санкт-Петербург, Большой Сампсониевский пр., д. 60, лит. A Юридический адрес: 197183, г. Санкт-Петербург, ул. Липовая аллея, д. 9, лит. А, пом. 21Н, комн. 523
Телефон: (812) 449-47-27
Факс: (812) 449-47-29
Web-сайт: http://www.protei.ru
E-mail: sales@protei.ru
Испытательный центр
Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, пом. 14Н, офис А Телефон: (812) 273-78-27Факс: (812) 273-78-27, доб. 217
Web-сайт: http://www.sotsbi.ru
E-mail: info@sotsbi.ru
Принцип действия СИДС основан на формировании файла подробного учета для каждого соединения, в котором фиксируется время начала и время окончания соединения. Длительность соединения определяется как разность между временем окончания и временем начала соединения.
СИДС является виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями, входящей в состав городской автоматической телефонной станции «Протей-imSwitch5», версия ПО 4.2, производства ООО «НТЦ ПРОТЕЙ».
Оборудование используется на сети связи общего пользования в качестве транзитного, оконечного-транзитного, оконечного узла связи, выполняющего функции городской автоматической телефонной станции, с использованием технологий коммутации пакетов информации, с возможностью использования оборудования в составе территориально-распределенных узлов связи, с реализацией протоколов ОКС №7 (MTP, ISUP-R), 2ВСК, SIP, H.323, Н.248, SIGTRAN.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Программное обеспечение устанавливается на промышленные серверы, которые размещаются в телекоммуникационном шкафу. Двери телекоммуникационного шкафа блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.
Общий вид оборудования представлен на рисунке 1.
Место блокировки обозначено О и представлено на рисунке 2.

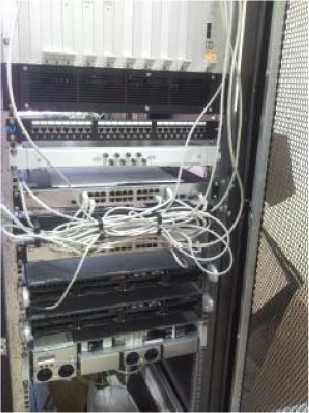

Рисунок 1 - Общий вид оборудования с открытой дверью

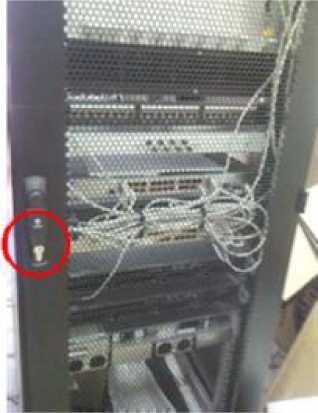

Рисунок 2 - Общий вид оборудования с закрытой дверью
