Номер по Госреестру СИ: 76198-19
76198-19 Анализаторы рентгенофлуоресцентные
(X-MET8000)
Назначение средства измерений:
Анализаторы рентгенофлуоресцентные X-MET8000 предназначены для измерений массовой доли химических элементов в металлах и сплавах в соответствии с аттестованными методиками измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 1
Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 2

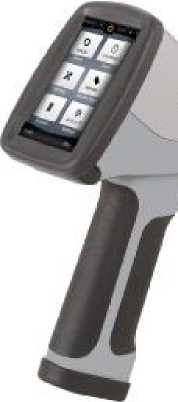

Внешний вид.
Анализаторы рентгенофлуоресцентные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) идентифицируется при включении анализатора путем вывода на экран номера версии. ПО управляет работой анализатора, отображает результаты измерений, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
X-MET |
Номер версии (идентификационный номер) ПО |
не ниже 4.0.0 |
Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Доступ к ПО и результатам измерений осуществляется после ввода пароля.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа

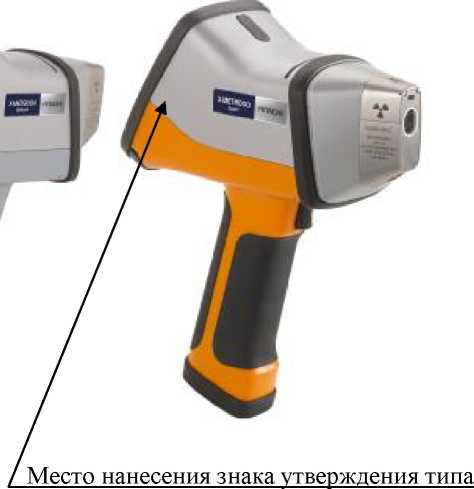

Знак утверждения типананосится на анализатор в виде наклейки согласно рисунку 1, а также на титульный лист руководства по эксплуатации анализатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документеНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным X-MET8000ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация Hitachi High-Tech Analytical Science Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Поверка
Поверкаосуществляется по документу РТ-МП-5582-448-2019 «ГСИ. Анализаторы
рентгенофлуоресцентные X-MET8000. Методика поверки», утвержденному
ФБУ «Ростест-Москва» 03.06.2019 г.
Основные средства поверки:
-
- стандартные образцы сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф (комплект СО УГ0-УГ9), (регистрационный номер в Федеральном информационном фонде ГСО 4165-91П, 2489-91П/2497-91П);
-
- стандартные образцы сталей легированных типов 12Х18Н9Т, 12Х18Н10Т, 17Х18Н9,
12Х18Н12Т (комплект СО ЛГ32-ЛГ36), (регистрационный номер в Федеральном
информационном фонде ГСО 4506-92П/4510-92П);
-
- стандартный образец состава меди черновой (комплект VSM15), (регистрационный номер в Федеральном информационном фонде ГСО 10819-2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Hitachi High-Tech Analytical Science Ltd., Соединенное Королевство Великобритании и Северной ИрландииАдрес: Windrush Court, Abingdon Business Park, Abingdon OX14 1SY, UK
Телефон: +49 1235 977901
E-mail: contact@hitachi-hightech-as.com
Производственная площадка:
Hitachi High-Tech Analytical Science Shanghai Co., Limited, КНР
Адрес: Block B, No, 129, lane 150, Pingbei Road, Minhang District, Shanghai, 201109, China Телефон +86 21 64908280
E-mail: china.info@hitachi-hightech-as.com
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)ИНН 7728641644
Адрес: 117587, г. Москва, Варшавское шоссе, д. 118, корп.1
Телефон: +7 (495) 741-59-04/+7 (495) 640-91-83/+7 (495) 640-19-71
Факс: +7 (495) 741-59-04/+7 (495) 640-91-84/+7 (495) 640-19-73
Web-сайт: www.synercon.ru
Е-mail: info@synercon.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Е-mail: info@rostest.ru
Принцип действия анализатора рентгенофлуоресцентного X-MET8000 (далее -
анализатор) основан на измерении спектра вторичного рентгеновского излучения.
Первичное рентгеновское излучение, создаваемое рентгеновской трубкой, взаимодействует с элементами анализируемой пробы и вызывает вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы.
Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в пробе.
Основными элементами конструкции анализатора являются: источник рентгеновского излучения, детектор, управляющая электроника и блок питания - скомпонованные в пыле- и влагозащищенном корпусе из ударопрочного пластика.
В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка.
Для регистрации рентгеновского излучения служит полупроводниковый высокочувствительный детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.
Для защиты детектора от повреждения применяются защитные входные окна.
В анализаторе реализована функция автоматического отключения питания рентгеновской трубки при отсутствии образца перед измерительным окном, а также функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.
Анализатор оснащен встроенным компьютером с сенсорным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель. На компьютере анализатора установлена операционная система на базе Linux®.
Результаты измерений, включая снятые спектры, и параметры градуировочных зависимостей хранятся в памяти анализатора. В анализаторе имеются встроенный USB разъем, Wi-Fi и Bluetooth адаптеры для переноса данных.
Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.
Анализатор может быть оснащен интегрированной видеокамерой для визуализации места измерения и коллиматором рентгеновского пучка для измерения небольших объектов и сварных швов.
В зависимости от наличия дополнительных аксессуаров и установленного набора аналитических программ на анализаторы может быть нанесена маркировка Smart, Optimum, Expert, Optimum Geo, Expert Geo.
Рисунок 1 - Общий вид средства измерений
Пломбирование анализатора не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор рентгенофлуоресцентный |
X-MET8000 |
1 шт. |
Программное обеспечение |
1 шт. | |
Транспортировочный кейс |
1 шт. | |
Комплект защитных входных окон |
1 шт. | |
Аккумулятор |
1 или 2 шт. * | |
Зарядное устройство для аккумулятора |
1 шт. | |
USB кабель |
1 шт. | |
USB флеш-карта |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-5582-448-2019 |
1 экз. |
Набор специализированных эмпирических программ ** |
- |
- |
Дополнительные аналитические программы для анализа почв, руд, пластиков, припоев, драгметаллов и других материалов** |
- |
- |
Комплект армированных окон** |
- |
- |
Комплект каптоновых окон** |
- |
- |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Комплект высокотемпературных окон HERO™** |
- |
- |
Видеокамера** |
- |
- |
Легкий переносной стенд (в составе подставка и защитная крышка) ** |
- |
- |
Беспроводной принтер** |
- |
- |
* В зависимости от комплекта поставки ** Поставляется по согласованию с заказчиком |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон определяемых элементов |
от Na до Am |
Диапазон показаний массовой доли элементов, % |
от 0,001 до 100 |
Диапазон измерений массовой доли элементов, % |
от 0,1 до 99,9 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений массовой доли для элементов молибден, ванадий, хром, никель, медь, % в диапазоне от 0,1 до 1,0 % масс. доли включ. в диапазоне св. 1,0 до 99,9 % масс. доли |
±25,0 ±5,0 |
Предел допускаемого относительного среднеквадратического отклонения (ОСКО) случайной составляющей погрешности измерений, % |
15,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество одновременно определяемых элементов, не менее |
49 |
Габаритные размеры (ВысотахШиринахДлина), мм, не более |
272x93x210 |
Масса, кг, не более |
1,3 |
Параметры электрического питания: - напряжение аккумулятора, В |
7,2 |
Время непрерывной автономной работы от аккумулятора, ч |
от 13 до 18 |
Время установления рабочего режима, с, не более |
20 |
Время измерения, с |
от 0,5 до 999 |
Условия эксплуатации:
|
от -20 до +50 от 20 до 95 от 84 до 106,7 |
Срок службы, лет |
7 |
