Номер по Госреестру СИ: 46589-11
46589-11 Счетчики воды крыльчатые мокроходные
(Росич ВКМ)
Назначение средства измерений:
Счетчики воды крыльчатые мокроходные «Росич» ВКМ (далее - счетчики) предназначены для измерений объёма сетевой воды по СанПиН 2.1.4.1074 и питьевой воды по ГОСТ Р 51232-98 протекающей в системах холодного водоснабжения в диапазоне температур от плюс 5 °С до 40 °С, при давлении не более 1,6 МПа.

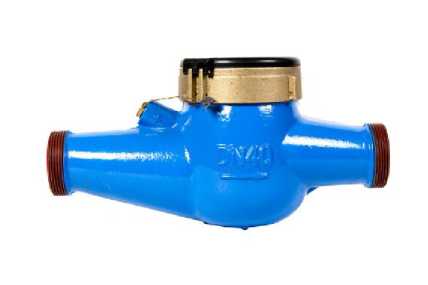

Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 1
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 2
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 3
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 4
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 5
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 6
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 7
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 8
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 9
Внешний вид.
Счетчики воды крыльчатые мокроходные
Рисунок № 10
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 31.03.2021
Номер записи - 172929
ID в реестре СИ - 789988
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - ООО "ПК "Прибор"
Страна - РОССИЯ
Населенный пункт - г.Калуга
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1976 от 2019.08.22 О переоформлении свидетельства об утверждении типа № 42373/1 "Счетчики воды крыльчатые мокроходные "Росич" ВКМ" и внесении изменений в описание типа
№390 от 2016.03.31 О продлении срока действия свидетельств об утверждении типа средств измерений
№135 от 2016.02.12 О внесении изменения в описания типов средств измерений
№317 от 2018.02.13 О внесении изменения в описания типов средств измерений
№2774 от 2019.11.21 О переоформлении свидетельства об утверждении типа Счетчики воды крыльчатые мокроходные "Росич" ВКМ
Наличие аналогов СИ: Счетчики воды крыльчатые мокроходные (Росич ВКМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ПК "Прибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66635-17 13.02.2022 |
Счетчики крыльчатые холодной и горячей воды, ВСКМ ООО "ПК "Прибор" (РОССИЯ г.Калуга) |
ОТ |
6 лет |
|
46589-11 31.03.2021 |
Счетчики воды крыльчатые мокроходные, Росич ВКМ ООО "ПК "Прибор" (РОССИЯ г.Калуга) |
ОТ |
6 лет |
|
32539-11 06.07.2021 |
Счетчики холодной и горячей воды, ВСКМ 90 ООО "ПК "Прибор" (РОССИЯ г.Калуга) |
ОТ |
4 года - для гор.воды; 6 лет - хол. с 2014 г. - все 6 лет |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Счетчики воды крыльчатые мокроходные (Росич ВКМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики воды крыльчатые мокроходные (Росич ВКМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
718 | 723 |
|
ФБУ НИЦ ПМ-Ростест Москва |
302 | 723 |
|
ФБУ НИЦ ПМ-Ростест Москва |
816 | 723 |
|
ФБУ Иркутский ЦСМ Иркутская область |
338 | 723 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
1631 | 723 |
Знак утверждения типа
Знак утверждения типананосится на счетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым мокроходным «Росич» ВКМ
ГОСТ Р 50193.1-92 (ИСО 4064/1) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-004-77986247-2010 Счетчики воды крыльчатые мокроходные «Росич» ВКМ. Технические условия
Поверка
Поверкаосуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».
Основные средства поверки:
- установка поверочная 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 30,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на пломбы счетчика в соответствии с рисунками 6 - 8, а также на бланк свидетельства о поверке и/или в паспорт на счетчик.
Изготовитель
Общество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)
ИНН 7705672861
Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1 Телефон/факс: +7 (495) 232-19-30
Web-сайт: http://www.pkpribor.ru/
E-mail: metronic@decast.com
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Е-mail: info@rostest.ru
Счетчики относятся к мокроходным крыльчатым счетчикам воды, состоящим из корпуса, в котором размещены крыльчатка, регулирующее устройство и счетный механизм с индикаторным устройством.
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды подается в корпус
счетчиков,
поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка и через выходное отверстие вытекает в трубопровод. Количество оборотов крыльчатки пропорционально объему протекшей воды.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекающей воды в м3. Счетный механизм имеет барабанчики для указания 33
количества м и стрелочные указатели для определения долей м . На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с оптическим съемом сигнала. Счетчики могут использоваться в затапливаемых колодцах и помещениях с повышенной влажностью.
Со стороны входа счетчики имеют фильтр.
Счетчики изготавливаются в следующих исполнениях:
S
(ДГ1) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме «сухой контакт»; (ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт» или «открытый коллектор»;
(ДГЗ) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме параллельнопоследовательного резистивного делителя;
(МИД) - исполнение c модулем импульсов и данных, для дистанционной передачи измеренной информации посредством радиоинтерфейса (МИД-Р), RS-485 (МИД-RS) или M-bus ( МИД-Mbus); (Ф) - исполнение с фланцевым
соединением (только для ВКМ-50 М Ф).
Х
(_) - минимальный и переходный расходы соответствуют метрологическим классам А и В по ГОСТ Р 50193.1-92;
(Класс «С») - минимальный и переходный расходы соответствуют метрологическому классу С по ГОСТ Р 50193.1-92; (mini S) - модель без лакокрасочного покрытия минимальный и переходный расходы соответствуют метрологическим классам А и В по ГОСТ Р 50193.1-92.
Исполнения счетчиков с дистанционным герконовым выходом дополнительно имеют встроенный магнит, магнитное поле которого воздействует на замыкание/размыкание контактов герконового датчика.
В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счётного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. При наличии на корпусе неразъемного кольца (кожуха) пломбировка не требуется.
Общий вид счетчиков представлен на рисунках 1 - 5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 6 - 8.
ВКМ-50 М Ф
ВКМ-50 М
Рисунок 1 - Общий вид счетчиков Ду 50.
ВКМ-40 М
ВКМ-25 М ДГ1
Рисунок 3 - Общий вид счетчиков Ду 25.
Рисунок 2 - Общий вид счетчиков Ду 40 и 32.
ВКМ-25 ДГ2
ВКМ-20 ДГ1
Рисунок 4 - Общий вид счетчика Ду 20.
ВКМ 15 mini S ВКМ-15
ВКМ -15 М МИД
Рисунок 5 - Общий вид счетчиков Ду 15.

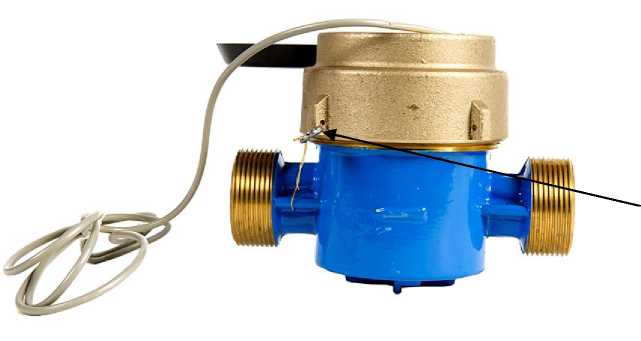

Место нанесения знака поверки.
Рисунок 6 - Схема пломбировки многоструйных счетчиков.
Место нанесения знака поверки.
Рисунок 7 - Схема пломбировки одноструйных счетчиков Ду, 25 и 32.
Место нанесения знака поверки
Рисунок 8 - Схема пломбировки счетчиков Ду 15 и 20.
Таблица 3 - Комплектность счетчика
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый мокроходный «Росич» |
ВКМ-Х Х Х Х |
1 шт. |
|
Паспорт |
ПС 4213-004-77986247-2010 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 4213-004-77986247-2010 |
1 экз. (по заказу) |
|
Гайка |
2 шт. | |
|
Штуцер |
2 шт. | |
|
Прокладка |
2 шт. | |
|
Защитный колпачек |
2 шт. | |
|
Упаковка |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||||||||||||
|
Диаметр условный, Ду |
15 |
20 |
25 |
32 |
40 |
50 | ||||||||||||
|
Метрологический класс* |
A |
B |
С |
A |
B |
С |
A |
B |
С |
A |
B |
С |
A |
B |
С |
A |
B |
С |
|
Расход воды минимальный, qmin, м3/ч: |
0,06 |
0,03 |
0,015 |
0,10 |
0,05 |
0,025 |
0,14 |
0,07 |
0,035 |
0,24 |
0,12 |
0,06 |
0,40 |
0,20 |
0,10 |
1,20 |
0,45 |
0,09 |
|
Расход воды переходный, q, м3/ч: |
0,15 |
0,12 |
0,023 |
0,25 |
0,20 |
0,038 |
0,35 |
0,28 |
0,053 |
0,60 |
0,48 |
0,09 |
1,00 |
0,80 |
0,15 |
4,50 |
3,00 |
0,225 |
|
Расход воды, м3/ч: | ||||||||||||||||||
|
- номинальный, qn |
1,50 |
2,50 |
3,50 |
6,00 |
10,00 |
15,00 | ||||||||||||
|
- максимальный, qmax |
3,00 |
5,00 |
7,00 |
12,00 |
20,00 |
30,00 | ||||||||||||
|
Максимальный объем 3 воды, м , измеренный за: | ||||||||||||||||||
|
- сутки |
37,5 |
62,5 |
87,5 |
150,0 |
250,0 |
375,0 | ||||||||||||
|
- месяц |
1125,0 |
1875,0 |
2625,0 |
4500,0 |
7500,0 |
11250,0 | ||||||||||||
|
Порог чувствительности, 3 |
0,010 |
0,0125 |
0,020 |
0,030 |
0,020 |
0,060 | ||||||||||||
|
м /ч, не более | ||||||||||||||||||
Продолжение таблицы 1
|
1 |
2 3 4 5 6 7 |
|
Пределы допускаемой относительной погрешности измерений объема, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 |
|
Диапазон температуры воды, °С |
от +5 до +40 |
|
Номинальное давление, МПа, не более |
1,6 |
|
Потеря давления на qmax, МПа, не более |
0,1 |
|
“ ** ' Вес импульса , л/имп |
1; 10; 100 |
|
* A - при вертикальном и наклонном монтаже счетчиков; B - при горизонтальном монтаже счетчиков. С - при горизонтальном монтаже счетчиков. Только для счетчиков, укомплектованных герконовым датчиком. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Диаметр условный, Ду |
15 |
20 |
25 |
32 |
40 |
50 | |||||
|
Габаритные размеры: |
М |
М |
М |
М |
М |
М Ф | |||||
|
Длина, мм, не более |
110 |
165 |
130 |
190 |
160 |
260 |
160 |
260 |
300 |
300 |
280 |
|
Ширина, мм, не более |
86 |
104 |
86 |
106 |
86 |
117 |
122 |
117 |
153 |
175 | |
|
Высота, мм, не более |
86 |
98 |
86 |
98 |
86 |
104 |
110 |
104 |
124 |
165 | |
|
Масса, кг, не более |
0,8 |
1,5 |
0,9 |
1,6 |
1,2 |
2,6 |
2,7 |
2,8 |
5,1 |
5,5 |
10 |
|
Условия эксплуатации:
|
от +5 до +50 от 30 до 98 от 84 до 107 | ||||||||||
|
Ёмкость счётного механизма, м3 |
99999 |
999999 | |||||||||
|
Минимальная цена деления счётного механизма, м3 |
0,00005 | ||||||||||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||||||||||
|
Средний срок службы счетчиков, лет, не менее |
12 | ||||||||||
