Номер по Госреестру СИ: 75781-19
75781-19 Анализаторы частиц лазерные
(LaserNet 200 Series)
Назначение средства измерений:
Анализаторы частиц лазерные LaserNet 200 Series (далее - анализаторы) предназначены для измерения счетной концентрации частиц в моторных, трансмиссионных маслах, гидравлических и других жидкостях на минеральной или синтетической основах.
Внешний вид.
Анализаторы частиц лазерные
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 19.08.2024
Номер записи - 173018
ID в реестре СИ - 789900
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации LaserNet 230, LaserNet 200 Series мод. LaserNet 230, LaserNet 200 Series,
Производитель
Изготовитель - Фирма "Spectro Scientific"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 0
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№1921 от 2019.08.19 Об утверждении типов средств измерений
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
Наличие аналогов СИ: Анализаторы частиц лазерные (LaserNet 200 Series)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Spectro Scientific"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50285-12 31.05.2027 |
Спектрометры атомноэмиссионные, SPECTROIL Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60176-15 19.03.2020 |
Вискозиметры портативные, SpectroVisc Q3000, Q3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
70424-18 26.02.2023 |
Анализаторы содержания топлива в маслах, Spectro FDM Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75781-19 19.08.2024 |
Анализаторы частиц лазерные, LaserNet 200 Series Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78179-20 27.04.2025 |
Вискозиметры портативные, MiniVisc 3000, 3050 Фирма "Spectro Scientific" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы частиц лазерные (LaserNet 200 Series)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 11 | 2 | 7 | 0 | 5 | 0 | 5 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы частиц лазерные (LaserNet 200 Series)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения (в таблице - ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Lasernet Fines - C |
|
Номер версии ПО |
- |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам частиц лазерным LaserNet 200 SeriesГОСТ Р 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
ГОСТ Р ИСО 11171-2012 Гидропривод объемный. Калибровка автоматических счетчиков частиц в жидкости
Техническая документация фирмы «Spectro Scientific», США
Поверка
Поверкаосуществляется по документу МП 38-241-2019 «ГСИ. Анализаторы частиц лазерные LaserNet 200 Series. Методика поверки», утвержденному ФГУП «УНИИМ» 27 мая 2019 г.
Основное средство поверки:
- стандартный образец счетной концентрации частиц в гидравлической жидкости ГСО 10358-2013 (счетная концентрация частиц от 5 до 1404 см-3, относительная погрешность от ±2 % до ±5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Spectro Scientific», СШААдрес: One Executive Drive, Suite 101, Chelmsford, MA 01824-2563 160
Телефон: +1 978-431-1120
Web-сайт: www.spectro.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
Адрес: 620062, г. Екатеринбург, ул. Гагарина, д. 14, оф 616
ИНН 6670040391
Телефон/факс: +7 (343) 376-25-08, +7 (343) 376-25-75
Web-сайт: www.spectrots.ru/
E-mail: ural@spectro-ts.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт: www.uniim.ru
Е-mail: uniim@uniim.ru
Принцип действия основан на регистрации проекции частиц по принципу автоматического микроскопа на просвет. В качестве источника света в анализаторе используется лазерный светодиод.
Частицы, попадая в освещенный рабочий объем, проецируются на чип CCD-камеры, которая делает снимки рабочего объема. CCD-камера захватывает изображения силуэтов частиц в потоке масла, которое протекает через ячейку толщиной 100 мкм и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением на максимальный размер, эквивалентный диаметр площади проекции частицы и определяется форма частицы. По полученной форме частицы классифицируются по типам: механического изнашивания абразивный износ, усталостный износ, суровое скольжение, капли воды, пузырьки воздуха, волокна, не металлы.
Конструктивно анализатор представляет собой лабораторный прибор, состоящий из устройства ввода пробы, фокусирующей линзы, CCD-камеры, проточной рабочей ячейки толщиной 100 мкм, лазерного светодиода, перистальтического насоса и блока питания. Устройство ввода пробы состоит из трубки, которая погружается в пробу, и сетчатого фильтра, который необходим для удаления волокон и крупных частиц.
Анализаторы выпускаются в четырех модификациях в зависимости от наличия дополнительных опций:
-
- LaserNet 210 предназначен для измерения счетной концентрации частиц. Анализатор также определяет количество неметаллических частиц, таких как песок или грязь, определяет наличие свободной воды, выполняет коррекцию пузырьков воздуха и капель воды и определяет наличие сажи.
-
- LaserNet 215 обеспечивает полную функциональность LaserNet 210, плюс анализ ферро частиц.
-
- LaserNet 220 обеспечивает полную функциональность анализа LaserNet 210, плюс регистрация изображений силуэтов частиц для классификации их по категориям абразивный износ, износ скольжения и усталостный износ, а также неметаллы и волокна.
-
- LazerNet 230 обеспечивает функциональность LaserNet 210, LaserNet 215 и LaserNet 220.

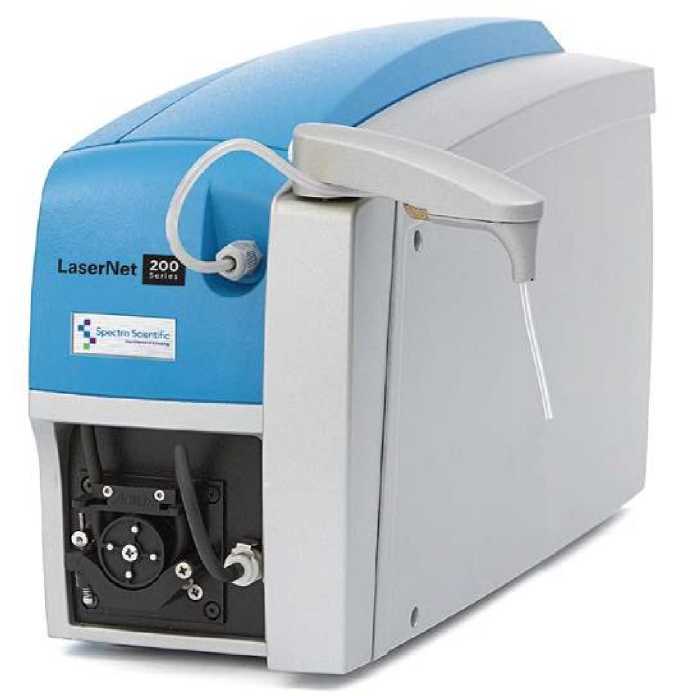

Общий вид анализаторов приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора
Пломбирование анализаторов не предусмотрено.
