Номер по Госреестру СИ: 50285-12
50285-12 Спектрометры атомноэмиссионные
(SPECTROIL)
Назначение средства измерений:
Спектрометры атомно-эмиссионные SPECTROIL (далее - спектрометры) предназначены для измерения массовой доли металлов и других элементов в маслах и смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов по аттестованным методикам измерений.
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на удаленный компьютер или принтер.
Таблица 1 - Идентификационные данные ПО

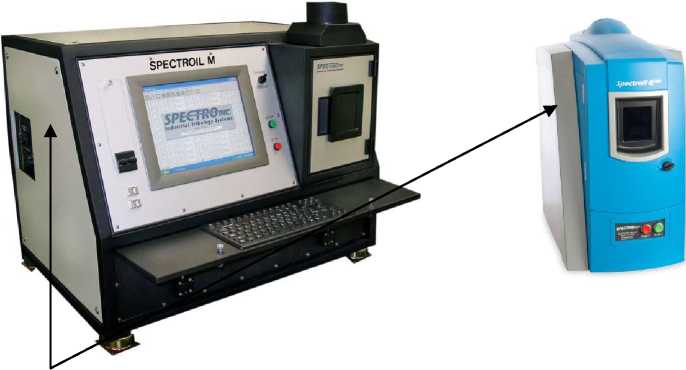

Рисунок 1 - Общий вид спектрометров
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Spеctroil |
Номер версии ПО, не ниже |
8.0.0.2 |
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014
Фотографии общего вида спектрометров представлены на рисунке 1.
Места нанесения знака поверки
Знак утверждения типа
Знак утверждения типананосится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-эмиссионным SPECTROIL
Техническая документация изготовителя «Spectro Scientific», США
Поверка
Поверкаосуществляется по документу МП 23-241-2012 «ГСИ. Спектрометры атомно-эмиссионные SPECTROIL. Методика поверки с изменением № 1», утвержденному ФГУП «УНИИМ» 17 апреля 2017 г.
Основные средства поверки:
-
- стандартный образец состава свинец в бензине ГСО 9312-2009, аттестованное значение - массовая доля свинца 2,5 млн-1, абсолютная погрешность ± 0,2 млн-1;
-
- стандартные образцы массовой доли фосфора в нефтепродуктах ГСО 9663-2010 (массовая доля фосфора 100 млн-1, отн. погрешность ± 9 %), ГСО 8665-2010 (массовая доля фосфора 300 млн-1, отн. погрешность ±7 %), ГСО 9672-2010 (массовая доля фосфора 1000 млн-1, отн. погрешность ±7 %);
-
- стандартный образец состава ионов магния ГСО 7445-98 (массовая концентрация ионов магния 0,95 г/дм3 (950 млн-1), отн. погрешность ±1 %);
-
- стандартный образец состава ионов железа ГСО 7450-98 (массовая концентрация ионов железа 1 г/дм3 (1000 млн-1), отн. погрешность ± 1 %);
-
- стандартный образец состава ионов цинка ГСО 8211-2002 (аттестованное значение -массовая концентрация ионов цинка 10 г/дм3 (10000 млн-1), отн. погрешность ±1 %);
-
- стандартный образец состава ионов меди ГСО 7444-98 (массовая концентрация ионов меди 0,525 г/дм3 (525 млн-1), отн. погрешность ±1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель спектрометра.
Изготовитель
Фирма «Spectro Scientific», США
Адрес: One Executive Drive, Suite 101, Chelmsford, MA 01824
Тел.: (978) 486-0123, факс: (978) 486-0030, www.spectrosci.com
Заявитель
Общество с ограниченной ответственностью «СТС» (ООО «СТС»)
ИНН 6670040391
Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф 616
Тел./факс: (343) 376-25-08, 376-25-75
Испытательный центр
ГЦИ СИ ФГУП «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru
Принцип действия спектрометров основан на эмиссионном спектральном анализе. Для возбуждения эмиссионного спектра исследуемых элементов в пробе используется электрическая дуга, получаемая с помощью электрического разряда между стержневым и дисковым угольными электродами. Пленка анализируемого материала наносится на дисковый электрод. Высокотемпературная электрическая дуга испаряет пробу, в результате чего образуется плазма. Эмиссионное излучение исследуемых атомов регистрируется оптической системой спектрометра, далее формируется эмиссионный спектр и определяются интенсивности спектральных линий.
Конструктивно спектрометр представляет собой моноблок, в котором расположены: источники питания, генератор электрической дуги, оптическая система, блоки усилителей, микропроцессорный блок, встроенный или внешний ПК для сбора и управления за работой спектрометра и регистрации результатов.
Оптическая система спектрометра включает полихроматор и систему стабилизации температуры с погрешностью ± 0,5° С. Круговая конструкция сдвоенной оптической системы Пашена-Рунге обеспечивает эффективный отбор исследуемых участков спектра. Фокусное расстояние 400 мм, вогнутая дифракционная решетка 2400 штрихов/мм, ширина входных щелей фотодетекторов 10 мкм дают возможность регистрировать эмиссионный спектр в диапазоне длин волн от 210 до 800 нм.
Спектрометры выпускаются двух моделей, которые отличаются конструкцией, габаритными размерами и массой. Модель Spectroil Q имеет корпус из листового металла и термо-пластика. Данная модель спектрометра рассчитана для использования в лабораторных условиях. Модель Spectroil M имеет полностью герметичный корпус из штамповочного железа с алюминиевыми панелями, обеспечивающий высокую защиту спектрометра от воздействия окружающей среды, электромагнитных помех и вибрации. Модель Spectroil M рассчитана для использования как в лабораторных условиях так и в цеховых и полевых условиях.
На обе модели спектрометра могут быть установлены несколько градуировок: для анализа машинных масел и смазок, охлаждающих жидкостей, воды, газотурбинных и дизельных топливах.
Управление работой спектрометров осуществляется для модели Spectroil Q от внешнего ПК, для модели Spectroil M от встроенного ПК.
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значения характеристик для модели | |
М |
Q | |
Диапазоны измерений массовой доли элементов, млн-1: | ||
- Al, B, V, Fe, K, Si, Cd, Mn, Cu, Mo, Ni, Sn, Pb, Ag, Ti, Cr |
1 - 1000 | |
- Ba |
5 - 6000 | |
- Ca, Mg, Na, Zn |
1 - 6000 | |
- Li |
1 - 500 | |
- P |
10 - 6000 | |
- Sb, Bi, As, In, Co, Zr, W, Sr, Ce |
1 - 100 | |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %, в диапазонах измерений:
|
10 5,0 3,0 | |
Нестабильность выходного сигнала за 6 часов непрерывной работы, %, не более |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значения характеристик для модели | |
М |
Q | |
Параметры источника питания | ||
напряжение, В, |
220±10 | |
частота, Гц |
50/60 | |
Габаритные размеры, мм, не более: | ||
- длина |
775 |
660 |
- ширина |
635 |
400 |
- высота |
700 |
740 |
Масса, кг, не более |
114 |
75 |
Условия эксплуатации: | ||
- температура окружающего воздуха, оС |
от 5 до 43 | |
- относительная влажность воздуха, %, не более |
90 |
