Сведения о средстве измерений: 75829-19 Пирометры инфракрасные

Номер по Госреестру СИ: 75829-19
75829-19 Пирометры инфракрасные
(DT-820)

Назначение средства измерений:
Пирометры инфракрасные DT-820 (далее по тексту - пирометры или приборы) предназначены для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометров.

сертификация программного обеспечения

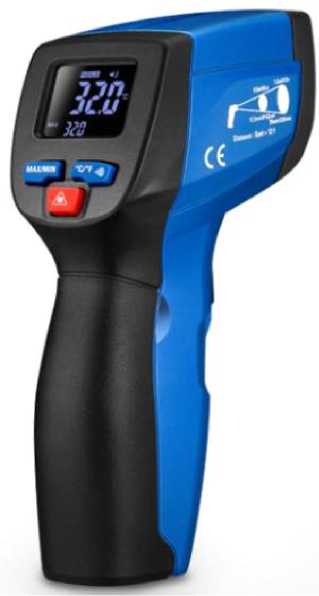

Внешний вид. Пирометры инфракрасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пирометры инфракрасные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 20.08.2024
Номер записи - 173058
ID в реестре СИ - 789860
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Пирометры инфракрасные DT-820, Пирометр инфракрасный DT-820, Нет модификации, мод. DT-820, Без модификации, HT-820D, DT-820, DT-812, -,

Производитель

Изготовитель - Фирма "Shenzhen Everbest Machinery Industry Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Статистика

Кол-во поверок - 600
Выдано извещений - 7
Кол-во периодических поверок - 287
Кол-во средств измерений - 376
Кол-во владельцев - 42
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1936 от 2019.08.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Пирометры инфракрасные (DT-820)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Shenzhen Everbest Machinery Industry Co., Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
52606-13
01.02.2018
Измерители сопротивления заземления, DT-5300, DT-5300B
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
1 год
56018-13
19.12.2018
Измерители сопротивления изоляции цифровые, DT
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
1 год
56926-14
28.03.2019
Тепловизоры инфракрасные, DT-9875
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
1 год
64507-16
11.07.2026
Измерители-регистраторы температуры и относительной влажности, DT-171, DT-172
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64508-16
11.07.2026
Измерители цифровые многофункциональные, DT-125G, DT-125H
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
64509-16
11.07.2026
Термогигрометры цифровые, DT-321, DT-321S, DT-625
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
71747-18
09.07.2024
Термоанемометры цифровые, DT-8880
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75069-19
24.05.2024
Измерители сопротивления изоляции цифровые, DT
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75026-19
08.05.2024
Термометры цифровые , DT-130, DT-131, DT-133, DT-133А
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75829-19
20.08.2024
Пирометры инфракрасные, DT-820
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год
75828-19
20.08.2024
Термометры цифровые комбинированные, IR-95
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ )
ОТ
МП
1 год

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Пирометры инфракрасные (DT-820)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ"
(RA.RU.311258)
РСТ
  • DT-820
  • 5 1 0 5 0 5 0 5
    ООО "МИРУАР"
    (RA.RU.320061)
  • Пирометр инфракрасный DT-820
  • Пирометры инфракрасные DT-820
  • DT-820
  • 69 6 64 4 0 67 63 4
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • DT-820
  • 3 0 3 0 3 0 3
    ФБУ "ХАБАРОВСКИЙ ЦСМ"
    (RA.RU.311510)
    РСТ
  • DT-820
  • 5 2 0 5 0 4 0 4
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • DT-820
  • 25 13 12 0 21 12 9
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • -
  • нет модификации
  • DT-820
  • 15 4 1 13 0 14 1 13
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)
    РСТ
  • 1 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 13 4 0 13 0 12 0 12
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • DT-820
  • 51 46 5 0 50 46 4
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • DT-820
  • 2 0 1 0 1 0 1
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • мод. DT-820
  • DT-820
  • 13 4 0 13 0 13 0 13
    ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"
    (RA.RU.311502)
    РСТ
  • DT-820
  • 14 0 14 0 14 0 14
    ООО "ПРОММАШ ТЕСТ"
    (RA.RU.311368)
  • Нет модификации
  • DT-820
  • 21 20 1 0 21 20 1
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Пирометр инфракрасный DT-820
  • 84 19 42 42 0 74 41 33
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • DT-820
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • DT-820
  • Нет модификации
  • 26 4 22 2 13 0 13
    ООО "АЗ-И"
    (RA.RU.312199)
  • DT-820
  • 11 0 11 0 11 0 11
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • DT-820
  • -
  • 3 0 3 0 3 0 3
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 7 4 3 0 7 4 3
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • DT-820
  • Нет модификации
  • HT-820D
  • 20 5 0 20 1 17 0 17
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • нет модификации
  • DT-820
  • 112 19 103 9 0 111 103 8
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • DT-820
  • 2 0 2 1 2 0 2
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • DT-820
  • 5 1 0 5 0 5 0 5
    ООО "ИВИМЕТ"
    (RA.RU.314313)
  • Пирометр инфракрасный DT-820
  • 2 1 1 0 2 1 1
    ООО "ГЕОМЕТРОЛОГИЯ"
    (RA.RU.314441)
  • DT-820
  • 32 10 11 21 0 32 11 21
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • Нет модификации
  • 4 0 4 2 4 0 4
    ФБУ "Волгоградский ЦСМ"
    (RA.RU.311474)
    РСТ
  • DT-820
  • 2 1 0 2 0 2 0 2
    ФБУ "БУРЯТСКИЙ ЦСМ"
    (RA.RU.311275)
    РСТ
  • DT-820
  • 2 0 2 0 2 0 2
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • DT-820
  • 3 1 0 3 0 0 0 0
    ФБУ "УЛЬЯНОВСКИЙ ЦСМ"
    (RA.RU.311219)
    РСТ
  • DT-820
  • 1 0 1 0 1 0 1
    ФБУ "УДМУРТСКИЙ ЦСМ"
    (RA.RU.311312)
    РСТ
  • DT-820
  • 1 1 0 1 0 1 0 1
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • DT-820
  • 1 0 1 0 1 0 1
    ФБУ "КАЛУЖСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • DT-820
  • 1 0 1 0 1 0 1
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Нет модификации
  • 2 2 0 2 0 2 0 2
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • DT-812
  • DT-820
  • 5 2 0 5 0 5 0 5
    ФБУ "БУРЯТСКИЙ ЦСМ"
    (10)
  • DT-820
  • 14 7 0 14 0 14 0 14
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • -
  • 2 2 0 2 1 2 0 2
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • DT-820
  • 9 9 0 9 0 9 0 9
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • DT-820
  • 2 1 0 2 0 0 0 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • DT-820
  • 3 3 0 3 0 3 0 3
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • DT-820
  • 1 0 1 0 1 0 1

    Стоимость поверки Пирометры инфракрасные (DT-820)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Волгоградский ЦСМ
    Волгоградская область
    6205 5931
    ФБУ НИЦ ПМ-Ростест
    Москва
    5750 5931
    ФБУ Калининградский ЦСМ
    Калининградская область
    6510 5931
    ФБУ Красноярский ЦСМ
    Красноярский край
    3472 5931
    ФБУ Хабаровский ЦСМ
    Хабаровский край
    7065 5931

    Программное обеспечение

    Программное обеспечение (ПО) пирометров состоит только из встроенного, метрологически значимого ПО, расположенного во внутренней памяти электронного блока, и недоступного для внешней модификации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

    Идентификационные данные встроенной части ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    firmware

    Номер версии (идентификационный номер) ПО, не ниже

    V1.0

    Цифровой идентификатор программного обеспечения

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.

    Лист № 3 Всего листов 4

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным DT-820

    ГОСТ 28243-96 Пирометры. Общие технические требования

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры

    Техническая документация фирмы-изготовителя

    Поверка

    Поверка

    осуществляется по документу МП 207-049-2018 «Пирометры инфракрасные DT-820. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.11.2018 г.

    Основные средства поверки:

    Рабочие эталоны 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела с диапазоном воспроизводимых температур от минус 50 до плюс 380 °С.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
    Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
    Телефон: (86-755)27353188
    Факс: (86-755) 27652253/27653699
    E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
    W eb-сайт: www.cem-instruments.com/www.cem-meter.com.cn

    Заявитель


    Общество с ограниченной ответственностью «СЕМ ТЕСТ ИНСТРУМЕНТ»
    (ООО «СЕМ ТЕСТ ИНСТРУМЕНТ»)
    ИНН 5024126805
    Адрес: 143441, Московская обл., Красногорский р-н, почтовое отделение Путилково, улица 69 км МКАД, комплекс ЗАО «ГРИНВУД», строение 1, помещение 32
    Телефон: +7 (495) 213-31-68
    E-mail: admin@cem-instruments.ru
    Web-сайт: www.cem-instruments.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.

    Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. С помощью кнопок управления на дисплее можно отобразить минимальное и максимальное значение температуры и изменить единицу измерения. Пирометры оснащены лазерным целеуказателем, который позволяет повысить точность наведения на объект измерения. Питание пирометров осуществляется при помощи сменной батареи.

    Общий вид пирометров инфракрасных DT-820 приведен на рисунке 1.

    Внешний вид. Пирометры инфракрасные (DT-820), http://oei-analitika.ru

    Рисунок 1 - Общий вид пирометров инфракрасных DT-820

    Пломбирование пирометров не предусмотрено.


    Таблица 3 -

    Наименование

    Количество

    Пирометр

    1 шт.

    Руководство по эксплуатации (на русском языке)

    1 экз.

    Методика поверки МП 207-049-2018

    1 экз.

    Сменная батарея типа «Крона»

    1 шт.


    Метрологические и основные технические характеристики пирометров инфракрасных DT-820 приведены в таблице 2.

    Таблица 2

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °C

    от -40 до +380

    Пределы допускаемой абсолютной погрешности измерений температуры, °C:

    • - в диапазоне от -40 до -30 °C включ.

    • - в диапазоне св. -30 до 0 °C включ.

    • - в диапазоне св. 0 до +100 °C включ.

    • - в диапазоне св. +100 до +380 °C включ.

    ±5,0

    ±4,0

    ±3,0

    ±(0,03 •t +1), где (t -значение измеряемой температуры)

    Время отклика, мс

    150

    Разрешающая способность

    (цена единицы младшего разряда), °С

    0,1

    Показатель визирования

    12:1

    Спектральный диапазон, мкм

    от 8 до 14

    Коэффициент излучения

    0,95 (фиксированный)

    Напряжение питания, В

    9 (батарея типа «Крона»)

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °C

    • - относительная влажность, %, не более

    от 0 до +50

    90

    Габаритные размеры, мм (Длина х Ширина х Высота)

    137x39x67

    Масса, г, не более

    140

    Средняя наработка на отказ, ч, не менее

    40000

    Средний срок службы, лет, не менее

    5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
