Номер по Госреестру СИ: 56926-14
56926-14 Тепловизоры инфракрасные
(DT-9875)
Назначение средства измерений:
Тепловизоры инфракрасные DT-9875 (далее по тексту - тепловизоры)
предназначены для бесконтактного измерения пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2019
Номер записи - 147313
ID в реестре СИ - 369713
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Тепловизор инфракрасный DT-9875, нет данных, DT-9875,
Производитель
Изготовитель - Фирма "Shenzhen Everbest Machinery Industry Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2737 дн.
Приказы РСТ, где упоминается данный тип СИ
№1411 от 2019.06.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.
Наличие аналогов СИ: Тепловизоры инфракрасные (DT-9875)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Shenzhen Everbest Machinery Industry Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50279-12 30.05.2022 |
Мультиметры цифровые, AMM Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
50590-12 15.05.2022 |
Клещи токовые, ACM Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
52606-13 01.02.2018 |
Измерители сопротивления заземления, DT-5300, DT-5300B Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
53856-13 27.04.2023 |
Пирометры инфракрасные, DT-xxxx, IR-xxx Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
56018-13 19.12.2018 |
Измерители сопротивления изоляции цифровые, DT Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
56926-14 28.03.2019 |
Тепловизоры инфракрасные, DT-9875 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
58550-14 17.06.2024 |
Мультиметры цифровые, DT Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
64507-16 11.07.2026 |
Измерители-регистраторы температуры и относительной влажности, DT-171, DT-172 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64508-16 11.07.2026 |
Измерители цифровые многофункциональные, DT-125G, DT-125H Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
64509-16 11.07.2026 |
Термогигрометры цифровые, DT-321, DT-321S, DT-625 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
71747-18 09.07.2024 |
Термоанемометры цифровые, DT-8880 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75069-19 24.05.2024 |
Измерители сопротивления изоляции цифровые, DT Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75027-19 08.05.2024 |
Измерители-регистраторы температуры и относительной влажности, DT-191A Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75026-19 08.05.2024 |
Термометры цифровые , DT-130, DT-131, DT-133, DT-133А Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75829-19 20.08.2024 |
Пирометры инфракрасные, DT-820 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
75828-19 20.08.2024 |
Термометры цифровые комбинированные, IR-95 Фирма "Shenzhen Everbest Machinery Industry Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Тепловизоры инфракрасные (DT-9875)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Тепловизоры инфракрасные (DT-9875)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Забайкальский ЦСМ Забайкальский край |
12077 | 12077 |
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и не доступное для внешней модификации. Автономная часть ПО устанавливается на персональный компьютер и предназначено только для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1.
|
Наименование программмного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (*) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО тепловизоров инфракрасных DT-9875, (встроенная часть) |
DT |
V 1.0.07 |
по номеру версии |
- |
------------------------(*)----------------
Примечание: v 1 - и более поздние версии.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тепловизорам инфракрасным DT-9875ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
Поверка
Поверкаосуществляется по методике поверки МП 56926-14 «Тепловизоры инфракрасные DT-9875. Методика поверки», утвержденной ФГУП «ВНИИМС», 14.01.2014 г.
Основные средства поверки:
-
- источники излучения в виде моделей черного тела, эталонные 2-го разряда с рабочим диапазоном воспроизводимых температур от минус 20 до плюс 400 °С.
Изготовитель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD»,КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail : cemyjm@cem-instruments.com / cemyjm@cem-meter.com.cn
Адрес в Интернет: www.cem-instruments.com / www.cem-meter.com.cn
Заявитель
ООО «СЕМ ИНСТРУМЕНТ»Адрес: 143441, Московская область, Красногорский район, 69 километр МКАД, Международный торгово-выставочный комплекс «Гринвуд», стр. 1, офис 32
Телефон: +7(495) 213-31-68
+7 (495) 788-88-71 добавочный 51105
E-mail: admin@cem-instruments.ru
Адрес в Интернет: www.cem-instruments.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры оснащены системой фокусировки «IR-OptiFlex», работающей в ручном режиме. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа MicroSD.

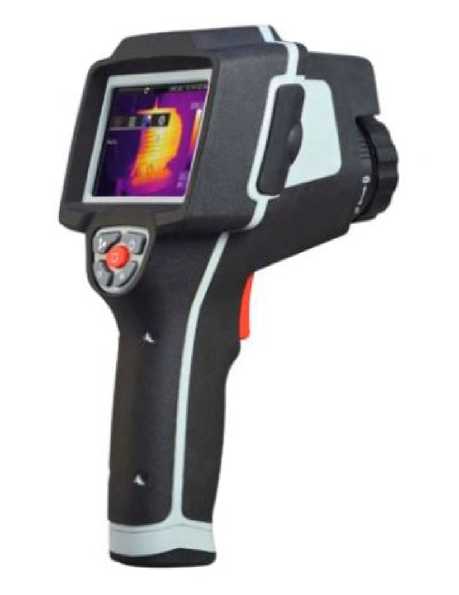

Фотография общего вида тепловизоров приведена на рисунке 1:
Рис.1 Тепловизор инфракрасный DT-9875
В комплект поставки тепловизора входят:
-
- тепловизор - 1 шт.;
-
- крышка для объектива - 1 шт.;
-
- крышка для штатива - 1 шт.;
-
- крышка для ЖК-экрана - 1 шт.;
-
- литиевая батарея - 1 шт.;
-
- сетевой адаптер - 1 шт.;
-
- зарядное устройство - 1 шт.;
-
- микро SD карта - 1 шт.;
-
- USB кабель - 1 шт.;
-
- RCA кабель - 1 шт.;
-
- наушники - 1 шт.;
-
- диск с ПО для компьютера - 1 шт.;
-
- гарантийный талон - 1 шт.;
-
- руководство по эксплуатации (на русском языке) - 1 экз.;
-
- методика поверки - 1 экз.;
-
- футляр - 1 шт.
тепловизоров инфракрасных DT-9875 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения |
|
Диапазон измерений, °С |
от минус 20 плюс 400 |
|
Пределы допускаемой погрешности, °С |
±2 % (от измеряемой величины), но не менее ±2 °С |
|
Порог температурной чувствительности (при температуре плюс 30 °С), °С |
£ 0,08 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали: |
33 х 24 |
|
Минимальное фокусное расстояние, м |
0,3 |
|
Пространственное разрешение, мрад |
3,33 |
|
Количество пикселей матрицы детектора |
160 X120 |
|
Масса, не более, г |
920 |
|
Габаритные размеры, мм (длина х ширина X высота) |
243 х 103 х 160 |
|
Напряжение питания, В |
от 9 до 12 |
|
Срок службы батареи, ч |
4,5 |
|
Рабочие условия эксплуатации:
|
от минус 20 до плюс 50 от 10 до 90 (без конденсации) |
