Сведения о средстве измерений: 75885-19 Полуприцепы-цистерны

Номер по Госреестру СИ: 75885-19
75885-19 Полуприцепы-цистерны
(LAG O-3-ST)

Назначение средства измерений:
Полуприцепы-цистерны LAG O-3-ST (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

сертификация программного обеспечения
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

Общие сведения

Дата публикации - 13.10.2019
Срок свидетельства -
Номер записи - 173112
ID в реестре СИ - 789806
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Прицеп-цистерна LAG O-3-ST, Полуприцеп-цистерна LAG O-3-ST, нет модификации, LAG O-3-ST, LAG 0-3-ST зав.№ YB4106003GL052020, LAG 0-3-ST зав.№ YB4106003GL051489, LAG 0-3-ST зав.№ YB4106003GL051483, LAG 0-3-ST зав.№ YB4106003DL045918, LAG 0-3-ST зав.№ YB4106003DL045917, LAG 0-3-ST зав.№ YB4103003HL054268, LAG 0-3-ST, LAG,

Производитель

Изготовитель - Фирма "LAG Trailers NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - ET_3 Эталоны единиц величин
<p class="card-text">Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".</p> <p class="card-text">Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.</p> <p class="card-text">График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.</p> <p class="card-text">На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.</p> <p class="card-text">График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.</p> <p class="card-text">На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.</p> <p class="card-text">График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.</p> <p class="card-text">В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.</p>

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 7
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1936 от 2019.08.20 Об утверждении типов средств измерений

Наличие аналогов СИ: Полуприцепы-цистерны (LAG O-3-ST)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "LAG Trailers NV"

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61244-15

 Полуприцепы-цистерны, LAG ППЦ-32
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		1 год
66368-16

 Полуприцепы-цистерны, LAG GSA24
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		1 год
67875-17

 Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
1 год
75885-19

 Полуприцепы-цистерны, LAG O-3-ST
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		1 год
94467-25

 Полуприцеп-цистерна, LAG 0-3-39G
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		2 года
94740-25

 Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		2 года
94853-25

 Полуприцепы-цистерны, LAG
Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) 		ОТ
МП 		2 года
Отчет - V_16 Количество поверок СИ по годам и странам производителей

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (LAG O-3-ST)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГАЗПРОМНЕФТЬ-ЛАБОРАТОРИЯ"
(RA.RU.312441)
  • LAG 0-3-ST
    		•  4 0 0 0 0 0 0
    ФБУ "ЧЕЧЕНСКИЙ ЦСМ"
    (RA.RU.311497)    		 РСТ
  • LAG
    		•  1 0 1 0 0 0 0
    ООО "СРТС "ЦЕНТР"
    (RA.RU.312498)
  • LAG 0-3-ST зав.№ YB4106003DL045917
  • LAG 0-3-ST зав.№ YB4106003GL051489
  • LAG 0-3-ST зав.№ YB4106003DL045918
  • LAG 0-3-ST зав.№ YB4103003HL054268
  • LAG 0-3-ST зав.№ YB4106003GL052020
  • LAG 0-3-ST зав.№ YB4106003GL051483
    		•  6 0 6 0 6 0 6
    ООО НПП "НЕФТЕ-СТАНДАРТ"
    (RA.RU.311772)
  • нет модификации
    		•  7 0 7 0 3 0 3
    ООО "ГАЗПРОМНЕФТЬ-ЛАБОРАТОРИЯ"
    (RA.RU.312441)
  • LAG O-3-ST
    		•  5 0 0 0 3 0 0
    ООО "СФЕРА МЕТРОЛОГИИ"
    (RA.RU.314367)
  • LAG O-3-ST
  • Прицеп-цистерна LAG O-3-ST
  • Полуприцеп-цистерна LAG O-3-ST
    		•  11 0 11 0 11 0 11

    Стоимость поверки Полуприцепы-цистерны (LAG O-3-ST)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам LAG O-3-ST

    Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

    Основные средства поверки:

    комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива и на свидетельство о поверке.


    Изготовитель


    LAG Trailers NV, Бельгия
    Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgiё.
    Тел./факс: +32 (0)89 46 91 11 / 89 46 91 10
    E-mail: info@lag.be

    Заявитель

    Общество с ограниченной ответственностью «Нафтатранс-М»
    (ООО «Нафтатранс-М»)
    ИНН 4025434744
    Адрес: 142101, Московская область, г. Подольск, ул. Плещеевская, д. 28
    Тел./факс: +7(4967) 65-99-46 / +7(4967) 65-99-76
    E-mail: naftatrans-m@mail.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

    ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с анти-блокировочным устройством (АБС), тормоза стояночного, опор стояночных, устройства для крепления запасных колес и электрооборудования. Внутри цистерн имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из четырех или пяти секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка расположены в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

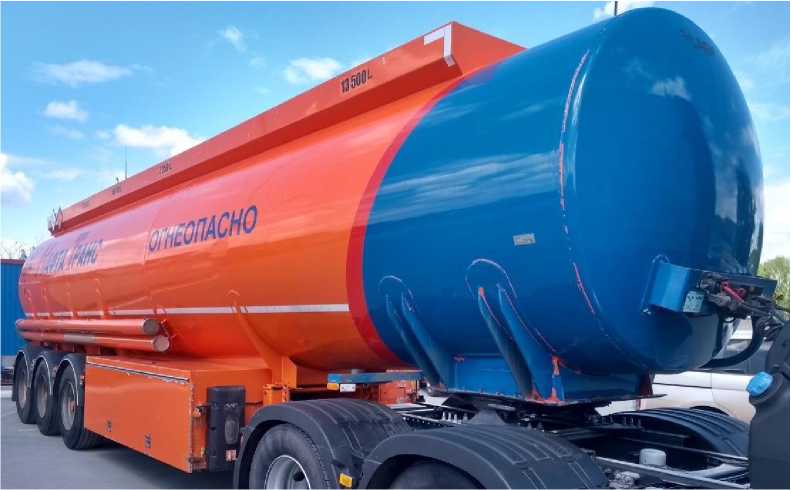

    Общий вид ППЦ представлен на рисунке 1.

    Внешний вид. Полуприцепы-цистерны (LAG O-3-ST), http://oei-analitika.ru

    Рисунок 1 - Общий вид полуприцепа-цистерны LAG O-3-ST

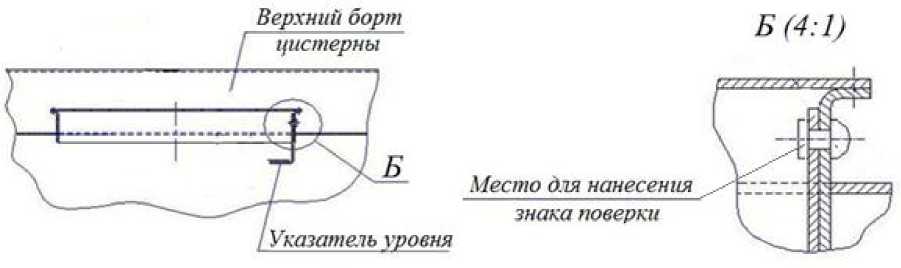

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцепы-цистерны (LAG O-3-ST), http://oei-analitika.ru

    Указатель уровня

    Место для нанесения

    знака поверки

    Верхний борт цистерны зх_7

    J . .. 5

    Б (4:1)

    Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

    Программное обеспечение отсутствует.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Полуприцеп-цистерна

    LAG O-3-ST

    6 шт.

    Запасные части, инструменты и принадлежности

    6 комплектов

    Средства пожаротушения

    6 комплектов

    Руководство по эксплуатации

    6 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Заводской номер

    YB4106003

    YB4106003

    YB4106003

    GL052020

    GL051489

    GL051483

    Номинальная вместимость, дм3

    37000

    Действительная вместимость 1-й секции, дм3

    9300

    13430

    9100

    Действительная вместимость 2-й секции, дм3

    5200

    7220

    5200

    Действительная вместимость 3-й секции, дм3

    6000

    4330

    6200

    Действительная вместимость 4-й секции, дм3

    4350

    12320

    5300

    Действительная вместимость 5-й секции, дм3

    12350

    -

    11600

    Пределы допускаемой относительной

    ±0,4

    погрешности ТМ, %

    Разность между номинальной и действитель-

    ±1,5

    ной вместимостью ТМ,%, не более

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Заводской номер

    YB4103003

    YB4106003

    YB4106003

    HL054268

    DL045918

    DL045917

    Номинальная вместимость, дм3

    37000

    Действительная вместимость 1-й секции, дм3

    10115

    13480

    13500

    Действительная вместимость 2-й секции, дм3

    4135

    7270

    7250

    Действительная вместимость 3-й секции, дм3

    6140

    5500

    5500

    Действительная вместимость 4-й секции, дм3

    9170

    10620

    10560

    Действительная вместимость 5-й секции, дм3

    7130

    -

    -

    Пределы допускаемой относительной

    ±0,4

    погрешности ТМ, %

    Разность между номинальной и действитель-

    ±1,5

    ной вместимостью ТМ,%, не более

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Снаряженная масса, кг, не более

    6000

    Длина, мм, не более

    12100

    Высота, мм, не более

    3500

    Ширина, мм, не более

    2550

    Температура окружающей среды при эксплуатации, °С

    от -40 до +50
