Номер по Госреестру СИ: 67875-17
67875-17 Полуприцепы-цистерны
(LAG)
Назначение средства измерений:
Полуприцепы-цистерны LAG (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159465
ID в реестре СИ - 381865
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ППЦ-LAG-0-3-ST, Полуприцеп-цистерна LAG, Полуприцеп- цистерна LAG, Нет модификации, Модификация LAG GSA24, мод. LAG, LAG зав.№ YB4106003DL045919, LAG 0-3-39T, LAG, -,
Производитель
Изготовитель - Фирма "LAG Trailers NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 7
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1335 от 2017.06.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Полуприцепы-цистерны (LAG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LAG Trailers NV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61244-15 |
Полуприцепы-цистерны, LAG ППЦ-32 Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
66368-16 |
Полуприцепы-цистерны, LAG GSA24 Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
67875-17 |
Полуприцепы-цистерны, LAG Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
75885-19 |
Полуприцепы-цистерны, LAG O-3-ST Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
94467-25 |
Полуприцеп-цистерна, LAG 0-3-39G Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
|
94740-25 |
Полуприцепы-цистерны, LAG Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
|
94853-25 |
Полуприцепы-цистерны, LAG Фирма "LAG Trailers NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Полуприцепы-цистерны (LAG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СТАНДАЛЬ" (RA.RU.311564) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИПР" (RA.RU.312109) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМНЕФТЬ-ЛАБОРАТОРИЯ" (RA.RU.312441) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО РТМЦ "МЕТРОЛОГИЯ-СЕРВИС" (РОСС RU.0001.310409) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СРТС "ЦЕНТР" (RA.RU.312498) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ДАГЕСТАНСКИЙ ЦСМ" (RA.RU.311505) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПП "НЕФТЕ-СТАНДАРТ" (RA.RU.311772) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МПС" (RA.RU.312639) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "СФЕРА МЕТРОЛОГИИ" (RA.RU.314367) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Полуприцепы-цистерны (LAG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6420 | 6420 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам LAG
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Изготовитель
LAG Trailers NV, Бельгия
Адрес: IT Kanaal Zuid 3613, Kanaallaan 54, 3960 Bree-Belgie
Тел./факс: +32 (0)89 46 91 11 / 89 46 91 10
E-mail: info@lag.be
Заявитель
Общество с ограниченной ответственностью «Нафтатранс-М» (ООО «Нафтатранс-М») ИНН 4025434744
Адрес: 142101, Московская область, г. Подольск, ул. Плещеевская, д. 28
Тел./факс: (968) 087-90-46 / (4967)65-99-46
E-mail: Naftatrans-m@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

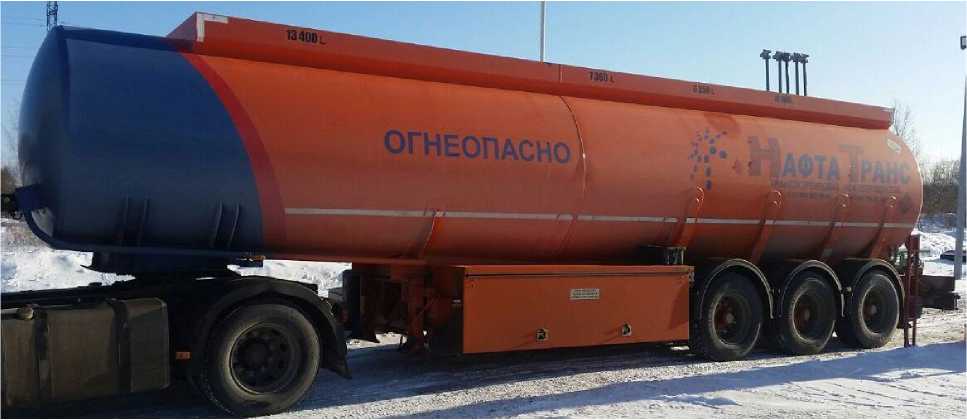

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны LAG

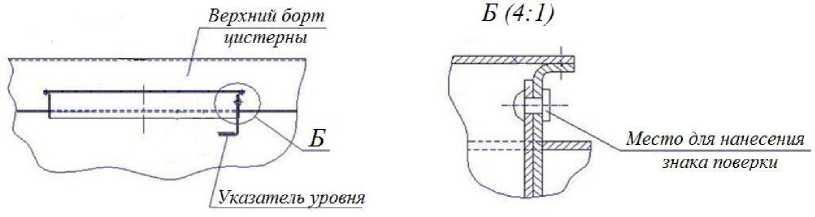

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
YB4106003 |
YB4106003 |
YB4106003 |
|
DL045918 |
DL045917 |
DL045919 | |
|
Номинальная вместимость, дм3 |
37800 | ||
|
Действительная вместимость 1-й секции, дм3 |
13480 |
13500 |
13400 |
|
Действительная вместимость 2-й секции, дм3 |
7270 |
7250 |
7360 |
|
Действительная вместимость 3-й секции, дм3 |
6410 |
6440 |
6350 |
|
Действительная вместимость 4-й секции, дм3 |
10620 |
10650 |
10600 |
|
Пределы допускаемой относительной |
±0,4 | ||
|
погрешности ТМ, % | |||
|
Разность между номинальной и действительной |
±1,5 | ||
|
вместимостью ТМ, %, не более | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
5200 |
|
Длина цистерны, мм, не более |
11000 |
|
Высота цистерны, мм, не более |
2200 |
|
Ширина цистерны, мм, не более |
2200 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +50 |
