Номер по Госреестру СИ: 75890-19
75890-19 Резервуар стальной горизонтальный цилиндрический
(РГС-63)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-63 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства -
Номер записи - 173117
ID в реестре СИ - 789801
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-63,
Производитель
Изготовитель - АО "Первомайскхиммаш"
Страна - РОССИЯ
Населенный пункт - р.п.Первомайский
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1936 от 2019.08.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (РГС-63)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Первомайскхиммаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73729-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
74796-19 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
75890-19 |
Резервуар стальной горизонтальный цилиндрический, РГС-63 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
77432-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-8 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
77430-20 |
Резервуар стальной горизонтальный цилиндрический, РГС-8 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
78071-20 |
Резервуары стальные горизонтальные цилиндрические, ЕП-12,5 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
84467-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-16 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
|
84835-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 АО "Первомайскхиммаш" (РОССИЯ р.п.Первомайский) |
ОТ МП |
5 лет |
Бесплатный
Кто поверяет Резервуар стальной горизонтальный цилиндрический (РГС-63)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар стальной горизонтальный цилиндрический (РГС-63)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-63
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 17032-2010 МГС. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
-
- комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-98);
-
- метрошток МШТм-3,5К2Ч (регистрационный номер 36694-13);
-
- рулетка измерительная металлическая D 80 2-го класса точности (регистрационный номер 21096-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
Изготовитель
Акционерное общество «Первомайскхиммаш» (АО «Первомайскхиммаш»)
(в 2013 г. - ОАО «Первомайскхиммаш»)
ИНН 6812000252
Адрес: 393700, Тамбовская обл., р.п. Первомайский, ул. Школьная, 9
Телефон: +7 (47548) 2-33-15, 2-35-80
E-mail: mail@phm.ru
Заявитель
Общество с ограниченной ответственностью «Транснефть-Порт Козьмино» (ООО «Транснефть-Порт Козьмино»)ИНН 2508081814
Адрес: 692941, Приморский край г. Находка, мкр. Врангель, ул. Нижне-Набережная, 78 Телефон/факс: +7 (4236) 77-10-15
E-mail: od@npk.transneft.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», ВосточноСибирский филиал (ФГУП «ВНИИФТРИ»)
Адрес: 664056, г. Иркутск, ул. Бородина, 57
Юридический адрес: 141570, Московская обл., Солнечногорский р-он, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11
Телефон: +7(3952) 46-83-03.
E-mail: office@niiftri.irk.ru
Резервуар представляет собой стальной сосуд цилиндрической формы со сферическими днищами. Тип резервуара - горизонтальный сварной, подземного размещения.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуара.
Надземные части резервуара расположены на отдельно выделенной площадке.
Резервуар РГС-63 заводской № 58563, расположен на производственной площадке нефтебазы ООО «Транснефть-Порт Козьмино», по адресу Приморский край, г. Находка, 692941, мкр. Врангель, ул. Нижне-Набережная, 78.
Общий вид резервуара представлен на рисунке 1, эскиз конструкции на рисунке 2.

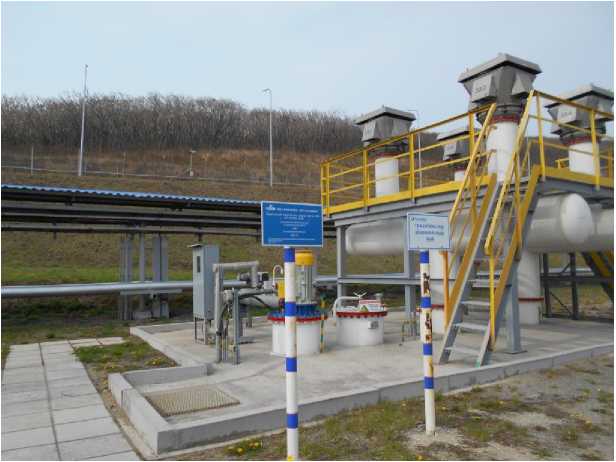

- Общий вид площадки размещения резервуара РГС-63 № 58563
Рисунок 1

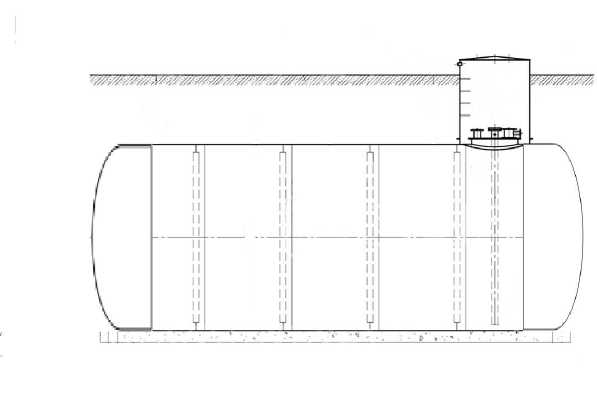

Рисунок 2 - Эскиз конструкции резервуара РГС-63 № 58563 Пломбирование резервуара не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики резервуара
|
Наименование характеристики |
Значение |
|
Заводской номер |
58563 |
|
Номинальная вместимость, м3 |
63 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики резервуара
|
Наименование характеристики |
Значение |
|
Заводской номер |
58563 |
|
Габаритные размеры, мм, не более длина цилиндрической части диаметр внутренний |
7800 3200 |
|
Средний срок службы, лет, не менее |
30 |
|
Рабочие условия эксплуатации:
|
от -45 до +50 от 84,0 до 106,7 |
