Номер по Госреестру СИ: 84467-22
84467-22 Резервуар стальной горизонтальный цилиндрический
(РГС-16)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2
Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-16Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Акционерное общество «Первомайскхиммаш» (АО «Первомайскхиммаш»)ИНН 6812000252
Адрес: 393700, Тамбовская область, Первомайский район, р. п. Первомайский, ул. Школьная, 9
Телефон/ факс: +7 (47548) 62-5-01/ (47548) 2-37-89
E-mail: mail@phm.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 16 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер наносится ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуар РГС-16 с заводским номером 59025 расположен по адресу: Республика Башкортостан, Туймазинский район, 51-й км трассы Белебей-Николаевка-Туймазы-Бакалы, р-н села Субханкулово, НПС «Субханкулово-ПП», Туймазинское НУ АО «Транснефть - Урал».

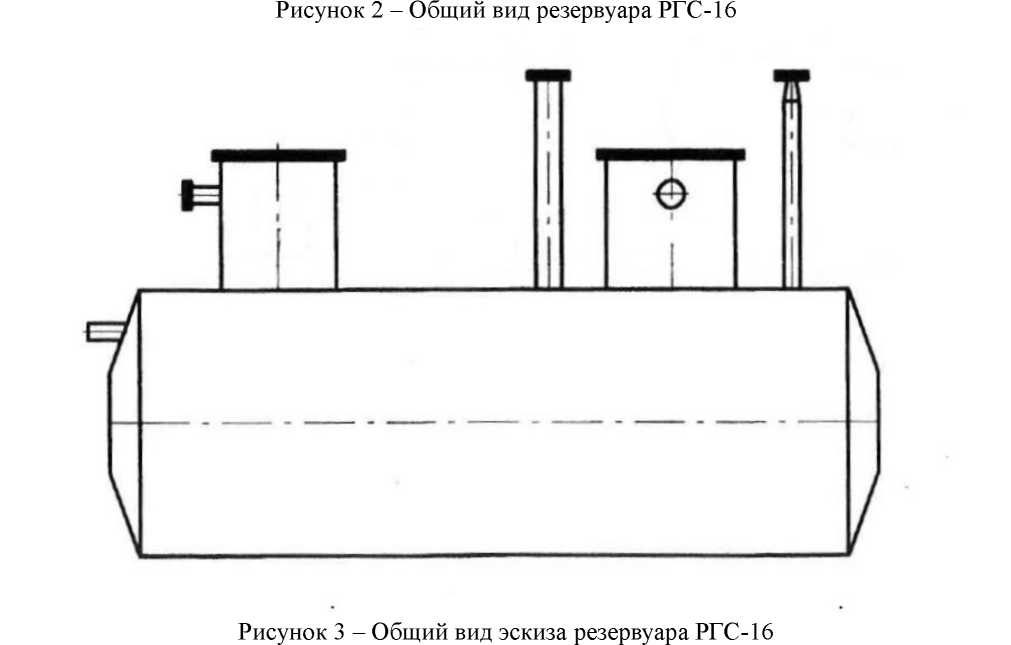

Общий вид резервуара РГС-16 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Место нанесения заводского номера
Пломбирование резервуара РГС-16 не предусмотрено.
Программное обеспечение отсутствует
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-16 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
16 |
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
