Номер по Госреестру СИ: 75906-19
75906-19 Термопреобразователи сопротивления
(XPS)
Назначение средства измерений:
Термопреобразователи сопротивления XPS, (далее ТС) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТС могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 19.08.2024
Номер записи - 173133
ID в реестре СИ - 789785
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, XPS 2, XPS,
Производитель
Изготовитель - Компания "Thermo Electric Instrumentation B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 442
Выдано извещений - 0
Кол-во периодических поверок - 248
Кол-во средств измерений - 10
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1932 от 2019.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления (XPS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75906-19 Термопреобразователи сопротивления (XPS) Компания "Thermo Electric Instrumentation B.V." (НИДЕРЛАНДЫ ) | 71870-18 Термопреобразователи сопротивленияКомпания "Thermo Electric Instrumentation B.V." (НИДЕРЛАНДЫ ) |
Все средства измерений Компания "Thermo Electric Instrumentation B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75907-19 19.08.2024 |
Преобразователи термоэлектрические, XPS Компания "Thermo Electric Instrumentation B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
2 года |
|
75906-19 19.08.2024 |
Термопреобразователи сопротивления, XPS Компания "Thermo Electric Instrumentation B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
2 года |
Кто поверяет Термопреобразователи сопротивления ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ТАНЕКО" (RA.RU.311611) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 285 | 81 | 204 | 0 | 285 | 81 | 204 | |||
| ООО "НОВАТЭК-УСТЬ-ЛУГА" (RA.RU.311758) | 74 | 41 | 33 | 0 | 74 | 41 | 33 | |||
| ООО "НП "ЦМА" (RA.RU.311967) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 72 | 72 | 0 | 0 | 72 | 72 | 0 |
Стоимость поверки Термопреобразователи сопротивления ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления XPS
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация компании «Thermo Electric Instrumentation», Нидерланды
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений от -50 °С до +650 °С, пределы допускаемой погрешности: ±0,031 °С (в диапазоне от -50 до +400 °С), ±0,061 °С (в диапазоне св. +400 °С), регистрационный номер в Федеральном информационном фонде 15595-12;
- термостат переливной прецизионный ТПП-1.1, диапазон воспроизводимой температуры от -40 до +100 °С, регистрационный номер в Федеральном информационном фонде 33744-07;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Thermo Electric Instrumentation B.V.», Нидерланды
Адрес: Coenecoop 71-73, 2741 PH Waddinxveen Телефон: +31-0-85-760-7300 Факс: +31-0-85-760-7300
Web-сайт: www.thermo-electric.nl
Е-mail: info@te-instrumentation.com
Заявитель
Компания «SGS Belgium N.V.», Бельгия
Адрес: SGS House, Noorderlaan 87 B-2030 Antwerpen
Телефон: + 32 03 5454418
Факс: + 32 03 5454406
Web-сайт: www.sgs.be
Е-mail: alexander.nikolaev@sgs.com
Испытательный центр
:Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.
Измерительным узлом является чувствительный элемент (ЧЭ), представляющий собой бифилярную намотку из платиновой проволоки. ЧЭ помещен в защитную арматуру из нержавеющей стали.
ЧЭ при помощи соединительных проводов выводится на соединительную головку. Исполнения ТС различаются схемой подключения ЧЭ, количеством ЧЭ, типом соединительной головки, а также диаметром и длиной погружной части.
ТС изготавливаются в обычном и во взрывозащищенном исполнении.
Информация об исполнении ТС зашифрована в коде . полного условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
X |
P |
S |
4 - маркировка взрывозащиты (1 - 2ExiaII5X; 2 - 0ExiaIICT6X или 0ExiaIICT4X; 3 -
1ExdIICT6X);
-
5 - количество ЧЭ;
-
6 - тип головки;
7-8 - термоколодец (гильза);
9 - схема подключения ТС (O - 2-х проводная; P - 3-х проводная; Q - 4-х проводная); 10-13 - длина погружной части.

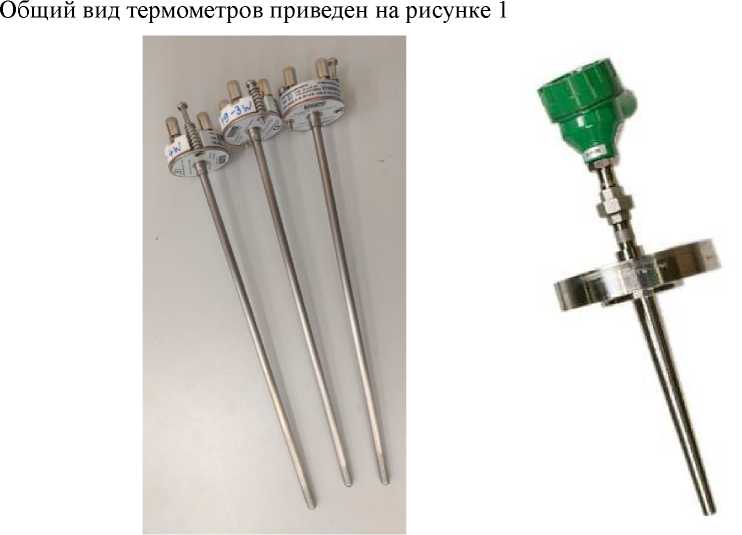

Рисунок 1 - Общий вид термопреобразователей сопротивления XPS (обычное и взрывозащищенное исполнение)
Программное обеспечение отсутствует.
