Номер по Госреестру СИ: 75907-19
75907-19 Преобразователи термоэлектрические
(XPS)
Назначение средства измерений:
Преобразователи термоэлектрические XPS, (далее ТП) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТП могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус преобразователя в виде наклейки.
Лист № 3 Всего листов 4Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим XPSГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки Техническая документация компании «Thermo Electric Instrumentation», Нидерланды
Поверка
Поверкаосуществляется по документу МП 2411-0166-2019 «ГСИ. Преобразователи термоэлектрические XPS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 мая 2019 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС-100, регистрационный номер в Федеральном информационном фонде 19916-10;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;
- термостаты переливные прецизионные ТПП-1, регистрационный номер в Федеральном информационном фонде 33744-07;
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО, регистрационный номер в Федеральном информационном фонде 1442-00.
- калибратор температуры эталонный КТ-1100, регистрационный номер в Федеральном информационном фонде 26113-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей термоэлектрических с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Thermo Electric Instrumentation B.V.», НидерландыАдрес: Coenecoop 71-73, 2741 PH Waddinxveen
Телефон: +31-0-85-760-7300,
Факс: +31-0-85-760-7300
Web-сайт: www.thermo-electric.nl
Е-mail: info@te-instrumentation.com
Заявитель
Компания «SGS Belgium N.V.», БельгияАдрес: SGS House, Noorderlaan 87 B-2030 Antwerpen
Телефон: + 32 03 5454418
Факс: + 32 03 5454406
Web-сайт: www.sgs.be
Е-mail: alexander.nikolaev@sgs.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия ТП основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температуы между горячим спаем и свободными концами. Термопара -два проводника из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрический эффект для измерений температуры.
Чувствительный элемент (ЧЭ) термопреобразователя - термопара типа J, К или Т. В термопарах положительный термоэлектрод - железо, а отрицательный - константан для типа J, положительный - хромель, отрицательный - алюмель для типа К, положительный - медь, отрицательный - константан для типа T. Свободные концы подсоединены к соединительной головке к контактным клеммам. Исполнения ТП различаются типом ЧЭ, количеством ЧЭ, типом соединительной головки, а также диаметром и длиной погружной части.
ТП изготавливаются в обычном и во взрывозащищенном исполнении.
Информация об исполнении ТП зашифрована в коде полного условного обозначения
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
X |
P |
S | ||||||||||
4 |
- маркировка взрывозащиты (1 - 2ExiaII5X; 2 - 0 |
ExiaIICT |
Г6Х или 0ExiaIICT4X; 3 - 1ExdIICT6X); |
-
5 - количество ЧЭ;
-
6 - тип головки;
7-8 - термоколодец (гильза);
9 - тип ЧЭ (J - термопара типа J (ЖКн); К - термопара типа К (ХА); Т - термопара типа Т(МКн); 10-13 - длина погружной части.
Общий вид термометров приведен на рисунке 1

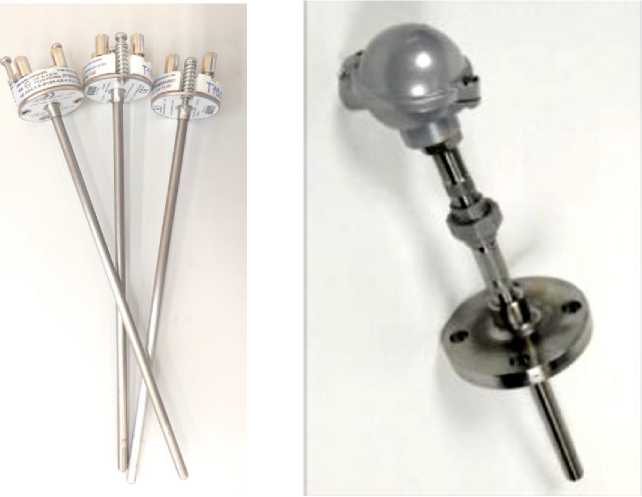

Рисунок 1 - Общий вид преобразователей термоэлектрических XPS (обычное и взрывозащищенное исполнение)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Тип чувствительного элемента |
J (ЖКн), K (ХА), T (МКн) |
Количество чувствительных элементов |
1 или 2 |
Диапазон измерений температуры*, °С |
от -40 до +750 для типа J от -40 до +1200 для типа К от -40 до +350 для типа T |
Класс допуска по ГОСТ 6616-94 |
1 или 2 |
Пределы допускаемой абсолютной погрешности температуры, °С |
для типов J и K ±1,5 (от -40 до +375 °С), ±0,004Чизм** (св. +375 °С) для класса 1; ±2,5 (от -40 до +333 °С), ±0,0075Чизм (св. +333 °С) для класса 2 для типа Т ±0,5 (от -40 до +125 °С), ±0,004Чизм (св. +125 °С) для класса 1; ±1,0 (от -40 до +133 °С), ±0,0075Чизм (св. +133 °С) для класса 2 |
*- Указан полный диапазон измерений. Диапазон измерений ТП ограничен используемым материалом изоляции или защитной гильзы и указан в паспорте; **- t^M - измеренная температура |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Материал корпуса монтажной части |
сталь SS 316 для типов J и Т сталь Inconel 600 для типа К |
Сопротивление изоляции, МОм, не менее |
10 |
Длина погружаемой части, мм |
от 145 до 6000 |
Диаметр погружаемой (монтируемой) части, мм |
4,8, 6,0 или 6,4 для обычного исполнения от 4,8 до 20 для взрывозащищенного исполнения |
Условия эксплуатации
|
от -40 до +80 от 0 до 95 (без конденсации) |
Масса, кг, не более |
0,3+0,002<L** |
Наработка на метрологический отказ, ч, не менее Средний срок службы, лет |
40000 10 |
** - L - длина погружной части в мм |
